Inhaltszusammenfassung für inVENTer AC60 UP-Axial

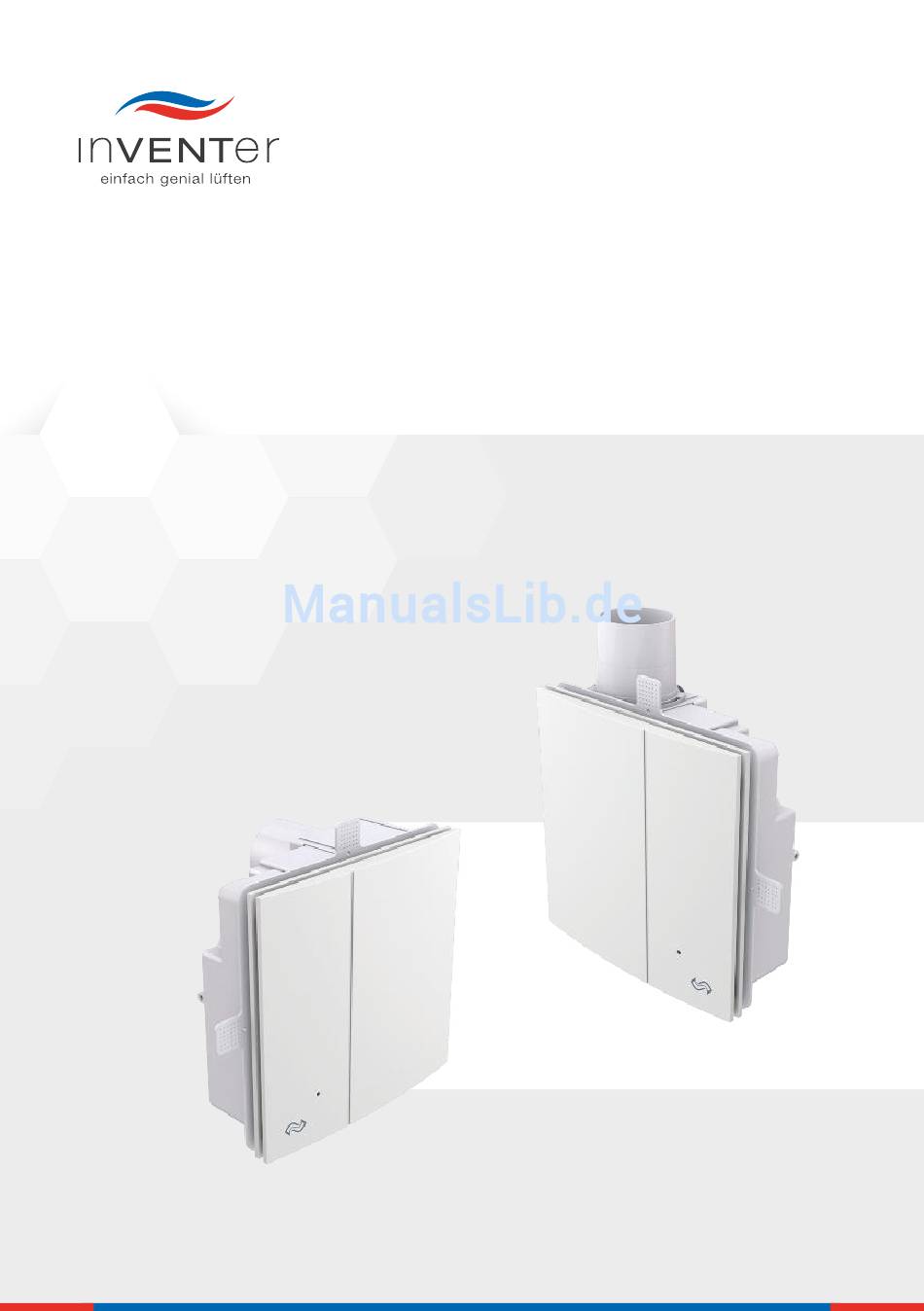

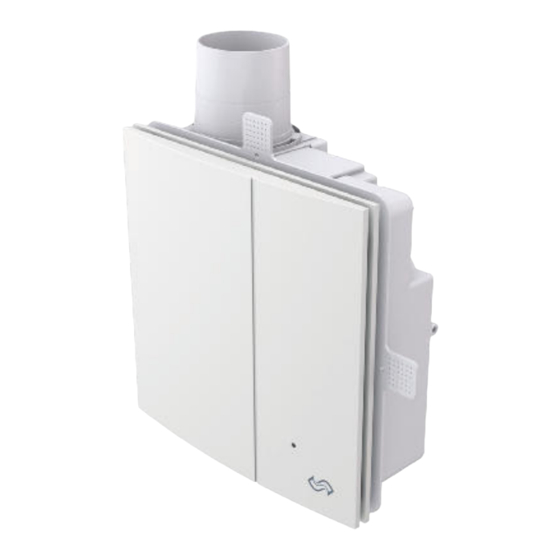

- Seite 1 Abluftsystem AC60 UP-Axial/ AC60 UP-Radial Montage- und Bedienungsanleitung...
- Seite 2 Marken inVENTer ® ist eine geschützte Handelsmarke der inVENTer GmbH. Die übrigen Bezeichnungen in dieser Dokumentation können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Die vorliegende Dokumentation ist die Original-Montage- und Bedienungsanleitung. Sie ist nach Abschluss der Montage an den Nutzer (Mieter, Eigentümer, Hausverwaltung usw.) weiterzugeben.
-
Seite 3: Inhaltsverzeichnis
Staubilter wechseln ..................... 43 Technische Daten ........................45 Lieferumfang, Zubehör und Ersatzteile ................48 Wartung und Instandhaltung ....................50 10 Fehlerbehebung und Entsorgung ..................51 Gewährleistung und Service ....................52 Impressum ..........................55 • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 4: Sicherheit
Abluftsystem AC60 UP-Axial und AC60 UP-Radial. Alle in diesem Kapitel aufgeführten Hinweise zur Montage, Bedienung und Wartung des Abluft- systems AC60 UP-Axial /-Radial sind zu beachten. Darüber hinaus sind die Sicherheitshinweise zu beachten, die den Handlungsanweisungen vorangestellt sind. Sicherheitshinweise verstehen Sicherheitshinweise sind Handlungsanweisungen vorangestellt. -
Seite 5: Bestimmungsgemäßer Gebrauch
Unfallverhütungsvorschriften der Berufsgenossenschaft. Verwenden Sie das Gerät/System nur entsprechend der Einsatzfälle, die in dieser Dokumentation beschrieben sind und nur in Verbindung mit den Komponenten, die von der inVENTer GmbH emp- fohlen, zugelassen und in dieser Dokumentation genannt sind. Änderungen oder Umbauten am Gerät/System sind nicht zulässig. -
Seite 6: Systemübersicht
• Unterputz-Gehäuse • Dose Unterputz • Ventilator-Einsatz (inkl. Innenblende) • Nachlaufsteuerung Ausführungen • AC60 UP-Axial • AC60 UP-Radial Zubehör • Wandeinbauhülse für Wandstärken von 150 ... 530 mm • Verlängerung Wandeinbauhülse aV für Wandstärken bis 1000 mm • Wetterschutzhaube aV100 für Außenwandabschluss •... -
Seite 7: Aufbau
8 Flexrohr (DN 75/DN 80)* 5 Unterputz-Gehäuse 9 Hauptleitung* 3 Wandeinbauhülse 6 Innenblende (optional) *) Nicht im Lieferumfang enthalten unterputz-Gehäuse Axiale Ausblas-Öffnung Radiale Ausblas-Öffnung Abbildung 2: Unterputz-Gehäuse 1 Ausblas-Stutzen 3 Befestigungselement 2 Gehäuse 4 Schalldämm-Einsatz • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... - Seite 8 SySTEMüBERSICHT Ventilator-Einsatz Abbildung 3: Ventilator-Einsatz 1 Netzkabel 5 Taster 2 Befestigungsschraube 6 Leuchtanzeige 3 Elektrischer Anschluss 7 Motor Ventilator 4 Steuerung 8 Ausblas-Kanal Innenblende Abbildung 4: Innenblende 1 Innenblende 2 Staubilter 3 Gitterabdeckrahmen • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
- Seite 9 Bei Wandstärken kleiner 325 mm ist die Hülse um max. 175 mm kürzbar. Das Rohr der Wandeinbauhülse wird zur Innenwand durch ein Dichtungsband und die Rückschlag- klappe des Unterputz-Gehäuses verschlossen. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
-
Seite 10: Funktion
Der Hygrostat ist darüber hinaus mit einer Nachlaufsteuerung verbunden, die den Innenraum zeitge- steuert entlüftet. Funktion Die Abluftsysteme AC60 UP-Axial und AC60 UP-Radial werden eingesetzt, um verbrauchte Luft aus einem Raum abzuleiten. Bei Lieferung ab Werk ist der Ventilator-Einsatz nicht vormontiert. Das Abluftsystem wird über den Raumlichtschalter eingeschaltet und durch eine Nachlaufsteuerung gesteuert. -
Seite 11: Bedienelemente
Mit dem DIP-Schalter werden die Einstellungen des Abluftsystems festgelegt. Die Schalterfunktio- nen, Schalterstellungen und die Werkseinstellung sind in den nachfolgenden Tabellen dargestellt. HINWEIS Das Nachlaufsteuerung wird in eine Abzweig- oder Schalterdose eingebaut. Einbaumaße für Dose Unterputz siehe Abschnitt 3.2: Maßzeichnungen ‒ Dose Unterputz. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... - Seite 12 30 min Nachlauf nach Ausschalten des Raumbeleuchtung unabhängig von der eingestellten Nachlaufzeit. Bedingung: Einschaltverzögerung auf AUS stellen. HINWEIS Der Inversbetrieb hat Vorrang vor der gewählten Nachlaufzeit. Damit der Inversbetrieb ausge- führt werden kann, muss die Einschaltverzögerung auf AUS gestellt werden. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
- Seite 13 SySTEMüBERSICHT Werkseinstellung Funktion Wert Schalterstellung Intervallschaltung Nachlaufzeit 15 min Inversbetrieb Einschaltverzögerung 120 s • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
-
Seite 14: Montagevorbereitung
Einrichtungsgegenständen im Innenraum einhalten. Bezeichnung Länge (mm) Breite (mm) Tiefe (mm) Höhe (mm) Ø (mm) Bohrung Wandeinbauhülse Wandstärke (Dämmung, Innenputz, Außenputz) Wandein- Rohr bauhülse Hülse Verlängerung Rohr Wandein- bauhülse aV Hülse Wandöffnung Dose Unterputz Dose Unterputz • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 15: Maßzeichnungen
Abbildung 10: Maßzeichnung Wandöffnungen 1 Wandöffnung Mauerwerk (Wandeinbauhülse) 2 Position Wetterschutzhaube 3 Wandöffnung Mauerwerk/Leichtbauwand unterputz-Gehäuse AC60 uP-Axial 49,5 Ø 90,5 25,5 Abbildung 11: Maßzeichnung AC60 UP-Axial 1 Rückschlagklappe 3 Ausblas-Stutzen 2 Unterputz-Gehäuse 4 Innenblende • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... - Seite 16 Abbildung 12: Maßzeichnung AC60 UP-Radial 1 Rückschlagklappe 3 Ausblas-Stutzen 2 Unterputz-Gehäuse 4 Innenblende Wandeinbauhülse (optional) ≥ 50 Abbildung 13: Maßzeichnung Wandeinbauhülse 1 Rohr Wandeinbauhülse 4 Befestigungselement 2 Seite Innenwand 5 Hülse Wandeinbauhülse 3 Seite Außenwand • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
- Seite 17 MoNTAGEVoRBEREITuNG Innenblende Abbildung 14: Maßzeichnung/Einbaulagen Innenblende 1 Innenblende 2 Leuchtanzeige Filterwechsel Wetterschutzhaube aV100 (optional) Abbildung 15: Maßzeichnung Wetterschutzhaube aV100 1 Grundplatte Wetterschutzhaube 2 Abdeckung Wetterschutzhaube • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
-
Seite 18: Elektrische Schutzbereiche Im Badezimmer Nach Vde 0100
► Unterputz-Gehäuse ausserhalb des Schutzbereiches 0 anbringen. ► Hygrostat ausserhalb der Schutzbereiche 0 ... 2 anbringen. Bereich 1 Bereich 2 Abbildung 17: Übersicht Schutzbereiche im Badezimmer nach VDE 0100 1 Abluftgerät AC60 2 Hygrostat • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 19: Einbaulagen
HINWEIS Bei der Montage des Hygrostaten ist darauf zu achten, dass sich die Lüftungsschlitze oben und unten beinden, um eine optimale Durchströmung des Hygrostaten zu gewährleisten. Abbildung 19: Einbaulage Hygrostat/Position Lüftungschlitze 1 Lüftungsschlitze • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 20: Elektrische Anschlüsse
L1 Schalter S1 L2 Nicht belegt Phase L1 Phase/Brücke auf L Hygrostat Nachlaufsteuerung Neutral-Leiter Brücke auf L1 Phase LM Motor Ventilator Neutral-Leiter Neutral-Leiter F+ Nicht belegt S1 Schalter (AUS, 2-polig) F- Nicht belegt • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 21: Einbau Und Montage
Montage von Fenstern und Türen, deren Einbau nach RAL zu erfolgen hat und normativ ® geregelt ist. Diese Vorgehensweise ist auch bei den inVENTer -Lüftungsgeräten anzuwenden. Neben den tragenden und dämmenden Eigenschaften der Wände gibt es ebenfalls festgelegte,... -
Seite 22: Wandöffnung Wandeinbauhülse Anbringen
Keine tragende Elemente in der Position des geplanten Bohrlochs. ► Wandöffnung (Ø 115 mm) für Wandeinbauhülse mit einem Gefälle von 1 ... 2° zur Außenwand im Mauerwerk anbringen. Ø Wandöffnung Wandeinbauhülse ist angebracht. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 23: Hygrostat Montieren
► Lüftungsschlitze am Hygrostaten müssen nach oben und unten zeigen. Voraussetzungen Kabel ist verlegt. ► Drehrad (1) abziehen. ► Abdeckung Hygrostat (2) an rechter Seite ausrasten. ► Abdeckung Hygrostat (2) zur linken Seite wegklappen. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... - Seite 24 Hygrostat (11) einhängen. ► Abdeckung Hygrostat (14) an rechter Seite in Rast- haken (12) der Grundplatte Hygrostat einrasten. ► Drehrad (13) entsprechend der Führung der Achse am Hygrostaten eindrücken. Hygrostat ist montiert. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
-
Seite 25: Länge Wandeinbauhülse Anpassen
► Nahtstellen von Rohr und und Hülse mit dauerhaft und Hülse mit dauer- Hülse mit dauerhaft wasser- dichtem Klebeband* wasserdichtem haft wasserdichtem luftdicht Klebeband* Klebeband* luftdicht luftdicht verkleben. verkleben. verkleben. Nicht im Lieferumfang enthalten • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 26: Wandeinbauhülse Montieren
Länge Wandeinbauhülse ist angepasst. Wandeinbauhülse montieren VoRSICHT unzulässige Verwendung des Abluftgerätes. Beschädigung des Ventilators! ► Abluftgerät nicht zur Bauaustrocknung verwenden. ► Abluftgerät nicht während der Bauarbeiten in Betrieb nehmen. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... - Seite 27 Außenwand gerichtet sind. ► Wandeinbauhülse (4) mit Montagekeilen (5) mit einem Gefälle von 1 ... 2° zur Außenwand ausrichten. ► Darauf achten, dass Befestigungselemente (3) max. 3 mm an der Außenwand überstehen. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
-
Seite 28: Dichtungsband Einkleben
► Vor Einkleben des Dichtungsbandes Styropor-Scheiben aus Wandeinbauhülse entfernen. Voraussetzungen Innenwand ist fertigestellt. Styropor-Scheiben sind entfernt. ► Dichtungsband (1) umlaufend entlang der Innenseite Wandeinbauhülse (2) einkleben ► Darauf achten, dass Dichtungsband (1) in das Wandeinbauhülse zur Rauminnenseite eingeklebt ist. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 29: Wetterschutzhaube Montieren
► Dichtungsband (1) umlaufend entlang der Außen- kante der Rückseite Grundplatte Wetterschutz- haube (2) befestigen. ► Darauf achten, dass das Dichtungsband links und rechts einen Abstand von ca. 7 mm zur Außenkante der Grundplatte hat. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... - Seite 30 ► Grundplatte Wetterschutzhaube (6) mit vier Schrauben (7) an Außenwand befestigen. ► Dichtungsband (8) an Innenseite Oberkante Abdeckung Wetterschutzhaube (9) befestigen. ► Abdeckung Wetterschutzhaube (10) von oben auf die Grundplatte Wetterschutzhaube (11) schieben. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
-
Seite 31: Ausblas-Stutzen Montieren
Luftrückstrom aus Wandeinbauhülse. Lufteinstrom in den Innenraum! ► Ausblas-Stutzen entsprechend der Einbaulage des Unterputz-Gehäuses einsetzen. ► Position der Rückschlagklappe überprüfen. Voraussetzungen Styropor-Scheiben sind entfernt. Schalldämm-Einsatz ist entfernt. ► Ausblas-Stutzen (1) auf Unterputz-Gehäuse (2) stecken. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... - Seite 32 Ausblas-Stutzen radial montieren ACHTuNG Abwärts gerichtete Montage Ausblas-Stutzen radial. Rückschlagklappe schließt nicht. Lufteinstrom in den Innenraum! ► Einbaulage prüfen. Voraussetzungen Styropor-Scheiben sind entfernt. Schalldämm-Einsatz ist entfernt. ► Ausblas-Stutzen (1) auf Unterputz-Gehäuse (2) stecken. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
-
Seite 33: Montagebügel Montieren
Styropr-Scheiben sind entfernt. Ausblas-Stutzen ist montiert. ► Montagebügel (1) mit Schraube (2) an Unterputz-Gehäuse (3) verschrauben. ► Montagebügel (4) mit Mutter, Unterlegscheibe und Schraube (5) an Montagebügel (6) verschrauben. Montagebügel ist montiert. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 34: Netzkabel Installieren
Nicht benötigten Schutzleiter mit Klemme isolieren. Voraussetzungen Netzkabel ist verlegt. ► Kabel-Tülle (2) abschneiden. ► Netzkabel (1) durch Kabel-Tülle (2) einführen. ► Netzanschluss-Klemme (3) durch Drücken in Richtung Gehäusewand (4) aus Unterputz-Gehäuse entnehmen. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... - Seite 35 ► Neutral-Leiter N (Ader Blau) an Klemme N. ► Schutzkontakt S (Ader Gelb-Grün) mit S L N Klemme (10) isolieren. ► Klemme L1 mit Klemme L über Kabelbrücke (9) verbinden. ► Netz-Anschlussklemme (12) einrasten. Netzkabel ist installiert. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
-
Seite 36: Unterputz-Gehäuse Montieren
Dichtungsband auf Innenseite Wandeinbauhülse ist eingeklebt. ► Unterputz-Gehäuse (3) in Wandöffnung einsetzen. ► Ausblas-Stutzen (2) in Wandeinbauhülse (1) einsetzen. ► Unterputz-Gehäuse (4) über Befestigungs- elemente (6) mit Schrauben (5) an Innenwand befestigen. ► Putzdeckel (7) einsetzen. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... - Seite 37 ► Dübel (2) in Bohrungen (1) einsetzen. ► Montagebügel (4) mit Schrauben (3) an Schacht- wand verschrauben. ACHTuNG Falsche Montage des Flexrohrs an Ausblas-Stutzen. Rückschlagklappe schließt nicht! ► Flexrohr nicht mit Schraube an Ausblas-Stutzen ixieren. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
- Seite 38 Leichtbauwand montieren Voraussetzungen Unterputz-Gehäuse ist an Schachtwand montiert Netzkabel ist installiert. ► Unterputz-Gehäuse (2) von innen im Wandaus- schnitt (1) positionieren. ► Unterputz-Gehäuse (5) über Befestigungs- elemente (3) mit Schnellbauschrauben (4) fixieren. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
- Seite 39 ► Schalldämm-Einsatz (6) einsetzen. ► Putzdeckel (7) einsetzen. ACHTuNG Fuge zwischen unterputz-Gehäuse und Innenwand. Luftstromverluste durch Undichtigkeiten! ► Unterputz-Gehäuse in Innenwand einputzen. ► Unterputz-Gehäuse (8) mit Putz (9) abdichten. Unterputz-Gehäuse ist montiert. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
-
Seite 40: Ventilator-Einsatz Montieren
► Darauf achten, dass Ventilator-Einsatz (1) hörbar einrastet. ► Bereich Netz-Anschluss (2) mit Befestigungs- schraube (3) verschrauben. ACHTuNG Fehlender Schalldämm-Einsatz. Erhöhte Geräuschentwicklung! ► Schalldämm-Einsatz in Unterputz-Gehäuse einsetzen. ► Schalldämm-Einsatz (4) einsetzen. Ventilator-Einsatz ist montiert. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 41: Innenblende Montieren
(4) auf Unterputz-Gehäuse (5) verschrauben. ► Darauf achten, dass Gitterabdeckrahmen (4) waagerecht ausgerichtet ist. ► Innenblende (6) auf Gitterabdeckrahmen (7) einrasten. ► Darauf achten, dass Innenblende (6) hörbar einrastet. Innenblende ist montiert. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 42: Bedienung
Keine Funktionswahl möglich, wenn Nachlaufsteuerung unter Spannung. Wirksame Funktionswahl erst nach Trennung der Nachlaufsteuerung von der Stromversorgung! ► Vor Funktionswahl die Nachlaufsteuerung von der Stromversorgung trennen. HINWEIS Funktionsauswahl am DIP-Schalter ist dem Abschnitt 2.3: Bedienelemente ‒ Schalterstellungen zu entnehmen. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 43: Hygrostat Einstellen
► Filterwechsel und Reinigung nicht von Kindern und Personen durchführen lassen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht sicher dazu in der Lage sind. Voraussetzungen Leuchtanzeige leuchtet dauerhaft rot. ► Innenblende (1) ausrasten. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... - Seite 44 ► Neuen Staubfilter (3) einlegen. oder ► Gereinigten Staubfilter (3) einlegen. ► Taster (5) mit Hilfsmittel (6) 3 s drücken. Leuchtanzeige (4) ist erloschen. ► Innenblende (7) einrasten. Staubilter ist gewechselt. • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
-
Seite 45: Technische Daten
Umgebungstemperatur Abluftgerät Merkmal Wert Luftvolumenstrom 60 m Luftdichte: 1,2 kg/m 20 25 30 35 40 45 50 55 60 65 70 75 80 Luftvolumenstrom Q (m Abbildung 21: Gemittelte Kennlinie Abluftgerät AC60 UP • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... - Seite 46 81 mm/81 mm/28 mm Gewicht Ca. 60 g Nachlaufsteuerung Merkmal Wert Betriebs-Spannung 250 V, 50 Hz Funktions-Spannung AC 180 ... 275 V Max. 0,8 A Betriebs-Schaltstrom Max. 115 W Leistungsaufnahme Breite/Höhe/Tiefe 49 mm/35 mm/10 mm • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
- Seite 47 Breite/Höhe/Tiefe 260 mm/260 mm/15 mm Gewicht 205 g Abmessungen unterputz-Gehäuse Merkmal Wert Breite/Höhe/Tiefe 323 mm/162 mm/90,5 mm Gewicht 525 g Abmessungen Ausblas-Stutzen Merkmal Wert Durchmesser/Höhe 75 mm (85 mm)/76 mm Gewicht 60 g • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
-
Seite 48: Lieferumfang, Zubehör Und Ersatzteile
LIEFERuMFANG, ZuBEHÖR uND ERSATZTEILE Lieferumfang, Zubehör und Ersatzteile Lieferumfang Abluftsystem AC60 uP-Axial Komponente Bestell-Nummer AC60 Unterputz-Gehäuse UP-Axial 1001-0123 Gültigkeitsbereich Komponente AC60 Unterputz-Gehäuse UP-Axial AC60 Ventilator-Einsatz (inkl. Innenblende) AC60 Nachlaufsteuerung Dose Unterputz 60x66 Abluftsystem AC60 uP-Radial Komponente Bestell-Nummer AC60 UP-Radial 1001-0124 Gültigkeitsbereich... -
Seite 49: Ersatzteile
Nur für gewerbliche Kunden. Ersatzteile Komponente Bestell-Nummer AC60 Ventilator-Einsatz (inkl. Innenblende) 3002-0242 AC60 Nachlaufsteuerung 3002-0243 AC60 Innenblende - Weiß 3008-0074 Abdeckung WSH-aV100, RAL9016 3006-0031 Abdeckung WSH-aV100, RAL7011 3006-0125 Abdeckung WSH-aV100, RAL9006 3006-0205 Grundplatte WSH-aV100, 1.4301 3006-0126 • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 50: Wartung Und Instandhaltung
WARTuNG uND INSTANDHALTuNG Wartung und Instandhaltung HINWEIS Die Abluftsysteme AC60 UP-Axial und AC60 UP-Radial sind nahezu wartungsfrei. In Abschnitt 9: Wartung und Instandhaltung ‒ Wartungsplan inden Sie eine Tabelle mit einer Aulistung aller Wartungsmaßnahmen. GEFAHR offen liegende elektrische Komponenten. Stromschlag und Verletzung durch spannungsführende Bauteile! ►... -
Seite 51: Fehlerbehebung Und Entsorgung
Recycling und die Entsorgung ihres Altsystems an einen Entsorgungsbetrieb für Elektronik- geräte. In der nachfolgenden Tabelle inden Sie Entsorgungsempfehlungen. Produkt Material Entsorgung Wetterschutzhaube Edelstahl Altmetall-Sammlung PS/Eisen/Kupfer Ventilator-Einsatz Sammelstelle für Elektronikgeräte Eisen/Kupfer Nachlaufsteuerung Sammelstelle für Elektronikgeräte Unterputz-Gehäuse Wertstoff-Sammlung Wandeinbauhülse Wertstoff-Sammlung Innenblende Wertstoff-Sammlung • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung... -
Seite 52: Gewährleistung Und Service
Außerhalb Deutschlands gelten die nationalen Gewährleistungsbestimmungen des Landes, in dem das System vertrieben wird. Wenden Sie sich dazu an den Händler Ihres Heimatlandes. Der Hersteller übernimmt eine Gewährleistung von zwei Jahren für die Abluftysteme AC60 UP-Axial und AC60 UP-Radial. Der Gewährleistungsanspruch erlischt, wenn: •... - Seite 53 NoTIZEN Notizen • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
- Seite 54 NoTIZEN Notizen • Abluftsystem AC60 UP-Axial/UP-Radial Montage- und Bedienungsanleitung...
-
Seite 55: Impressum
FAX: +49 (0) 36427 211-113 E-MAIL: INFO@INVENTER.DE HOMEPAGE: WWW.INVENTER.DE GESCHÄFTSFÜHRER: ANNETT WETTIG UMSATZSTEUER-IDENTNUMMER: DE815494982 AMTSGERICHT JENA HRB 510380 BILDNACHWEIS: © INVENTER GMBH 2015 RECHTE AN ALLEN INHALTEN: © INVENTER GMBH 2015 ÄNDERUNGEN VORBEHALTEN. ALLE ANGABEN OHNE GEWÄHR. FÜR DRUCKFEHLER WIRD KEINE HAFTUNG ÜBERNOMMEN. •... - Seite 56 GmbH Ortsstraße 4a D-07751 Löberschütz Tel.: +49 (0) 36427 211-0 Fax: +49 (0) 36427 211-113 E-Mail: info@inventer.de www.inventer.de Version 12/2015 Änderungen vorbehalten Bestell-Nummer 7002-0002 © inVENTer GmbH 2015...
