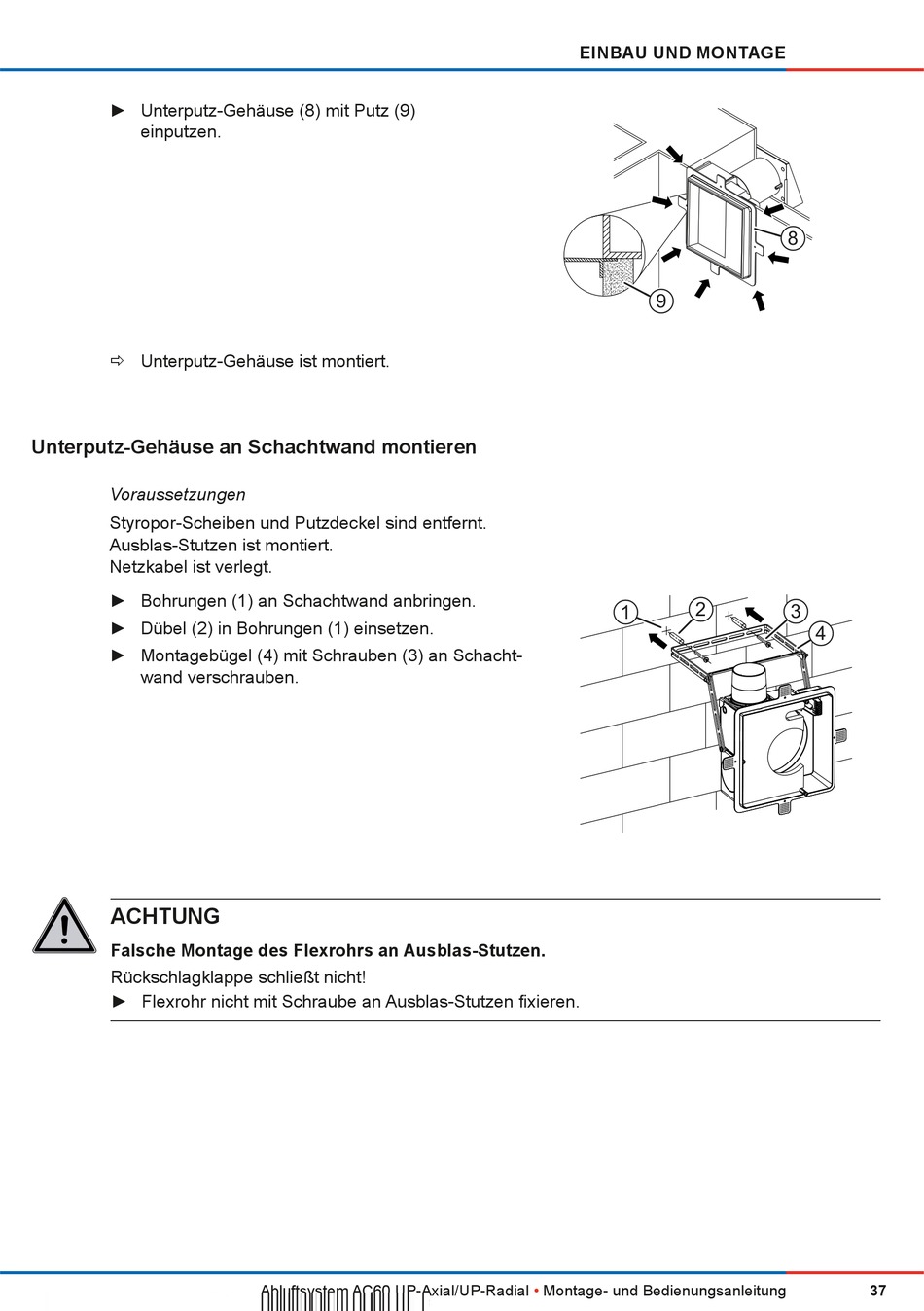

inVENTer AC60 UP-Axial Montage- Und Bedienungsanleitung Seite 37

► Unterputz-Gehäuse (8) mit Putz (9)
einputzen.
 Unterputz-Gehäuse ist montiert.
unterputz-Gehäuse an Schachtwand montieren
Voraussetzungen
Styropor-Scheiben und Putzdeckel sind entfernt.
Ausblas-Stutzen ist montiert.
Netzkabel ist verlegt.
► Bohrungen (1) an Schachtwand anbringen.
► Dübel (2) in Bohrungen (1) einsetzen.
► Montagebügel (4) mit Schrauben (3) an Schacht-
wand verschrauben.
ACHTuNG
Falsche Montage des Flexrohrs an Ausblas-Stutzen.
Rückschlagklappe schließt nicht!
► Flexrohr nicht mit Schraube an Ausblas-Stutzen ixieren.
Abluftsystem AC60 UP-Axial/UP-Radial
EINBAu uND MoNTAGE
9
2
1
•
Montage- und Bedienungsanleitung
8
3
4
