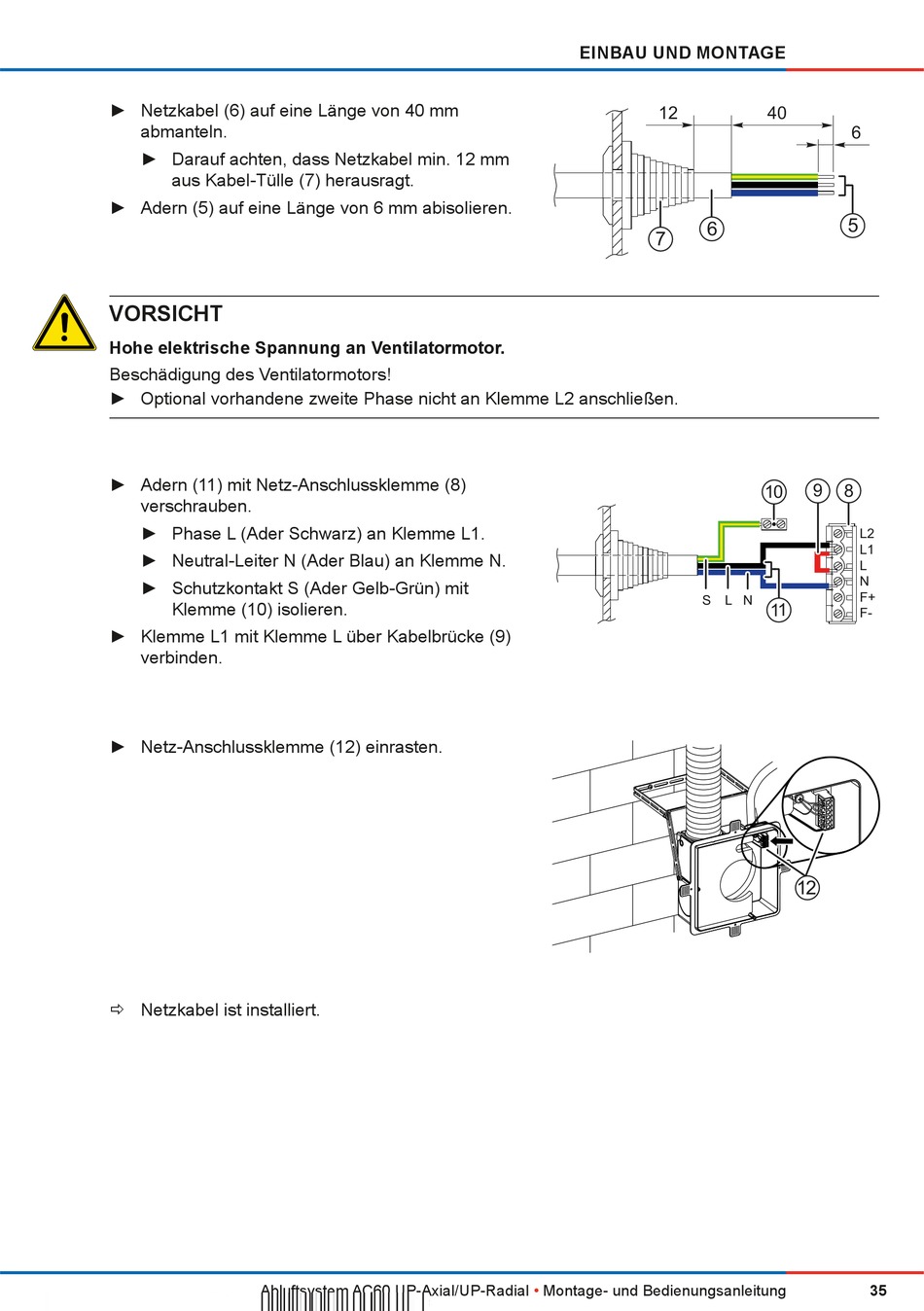

inVENTer AC60 UP-Axial Montage- Und Bedienungsanleitung Seite 35

► Netzkabel (6) auf eine Länge von 40 mm
abmanteln.
► Darauf achten, dass Netzkabel min. 12 mm
aus Kabel-Tülle (7) herausragt.
► Adern (5) auf eine Länge von 6 mm abisolieren.
VoRSICHT
Hohe elektrische Spannung an Ventilatormotor.
Beschädigung des Ventilatormotors!
► Optional vorhandene zweite Phase nicht an Klemme L2 anschließen.
► Adern (11) mit Netz-Anschlussklemme (8)
verschrauben.
► Phase L (Ader Schwarz) an Klemme L1.
► Neutral-Leiter N (Ader Blau) an Klemme N.
► Schutzkontakt S (Ader Gelb-Grün) mit
Klemme (10) isolieren.
► Klemme L1 mit Klemme L über Kabelbrücke (9)
verbinden.
► Netz-Anschlussklemme (12) einrasten.
 Netzkabel ist installiert.
