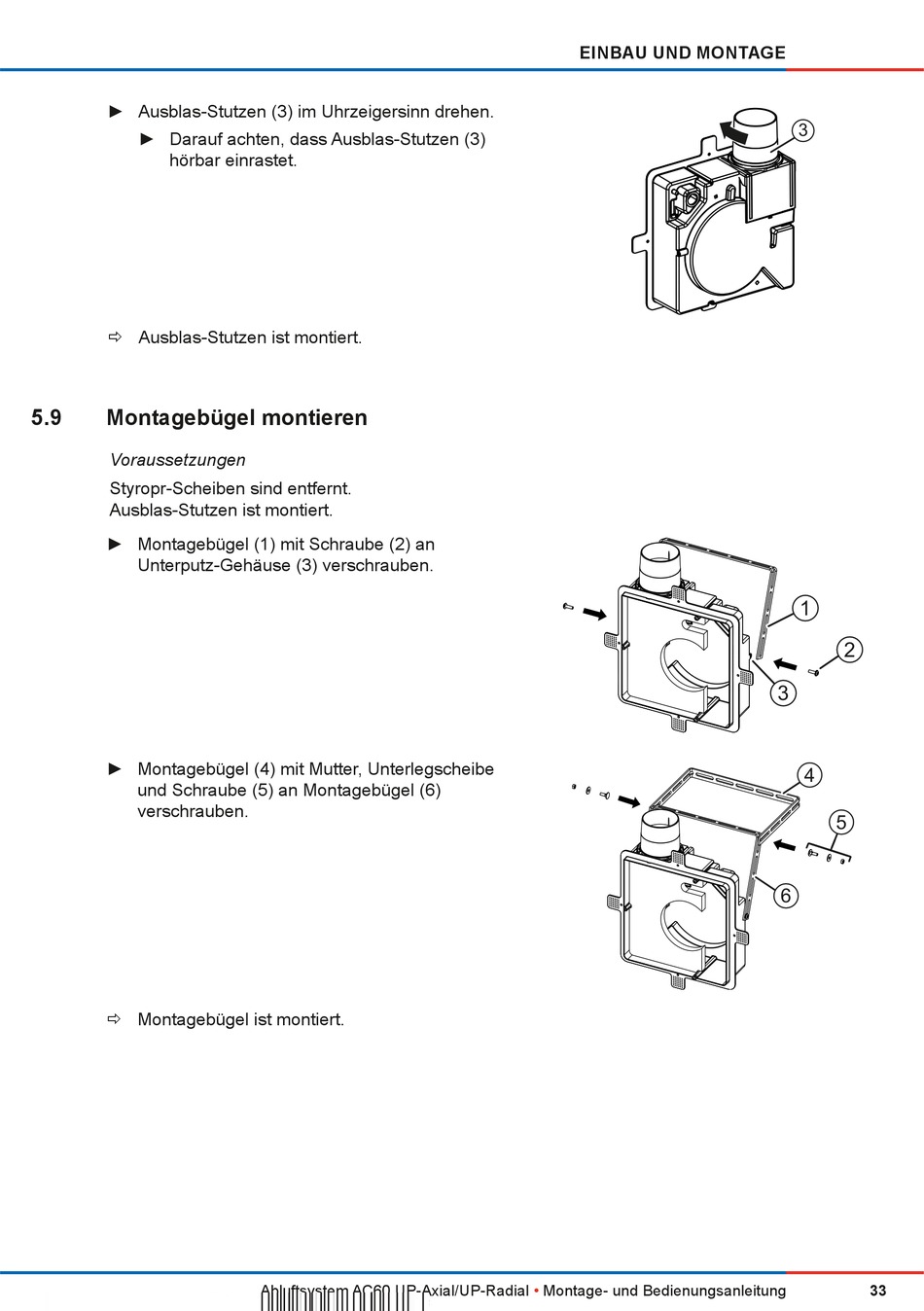

► Ausblas-Stutzen (3) im Uhrzeigersinn drehen.
► Darauf achten, dass Ausblas-Stutzen (3)
hörbar einrastet.
 Ausblas-Stutzen ist montiert.
5.9 Montagebügel montieren
Voraussetzungen
Styropr-Scheiben sind entfernt.
Ausblas-Stutzen ist montiert.
► Montagebügel (1) mit Schraube (2) an
Unterputz-Gehäuse (3) verschrauben.
► Montagebügel (4) mit Mutter, Unterlegscheibe
und Schraube (5) an Montagebügel (6)
verschrauben.
 Montagebügel ist montiert.
Abluftsystem AC60 UP-Axial/UP-Radial
EINBAu uND MoNTAGE
•
Montage- und Bedienungsanleitung
3
1
2
3
4
5
6
