AC SD20L Betriebsanleitung Seite 9

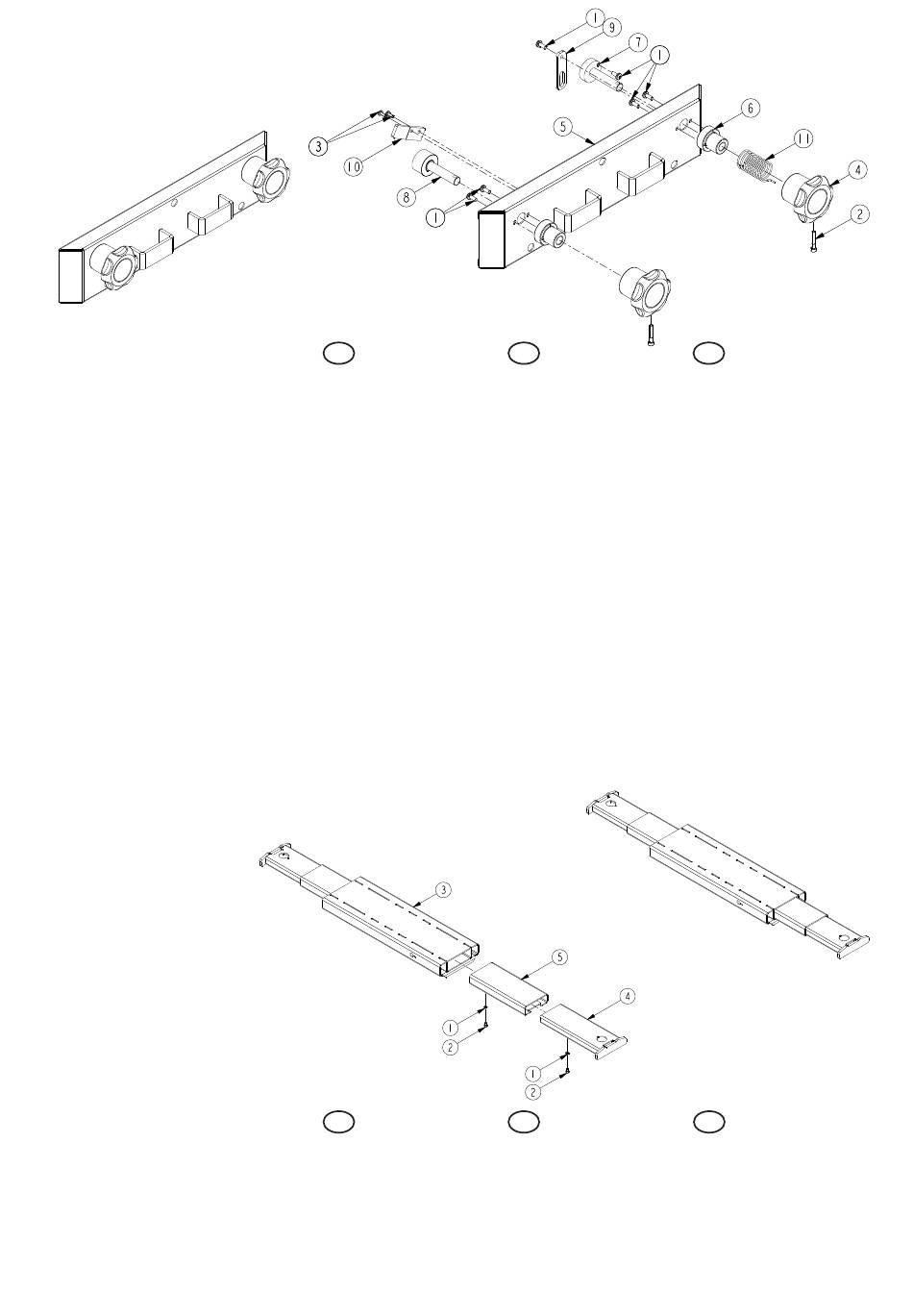

62 255 00
SD20L SD26L
Pos. Art. No. Art. No.
62 255 00 62 255 00
1 02 099 00 02 099 00
2 02 324 00 02 324 00
3 02 755 00 02 755 00
4 62 016 00 62 016 00
5 62 221 00 62 221 00
6 62 222 00 62 222 00
7 62 223 00 62 223 00
8 62 224 00 62 224 00
9 62 229 00 62 229 00
10 62 256 00 62 256 00
11 90 624 00 90 624 00
62 230 00
SD20L SD26L
Pos. Art. No. Art. No.
62 230 00 62 230 00
1 02 102 00 02 102 00
2 02 308 00 02 308 00
3 62 204 00 62 204 00
4 62 205 00 62 205 00
5 62 206 00 62 206 00
DK
Pcs. Benævnelse
Betjeningspanel
6 Skrue
2 Skrue
2 Skrue
2 Udløsergreb
1 Frontpanel
2 Flangeleje
1 Udløseraksel
1 Udløseraksel
1 Laske
1 Stop
1 Fjeder
DK
Pcs. Benævnelse
Topbjælke, komplet
4 Skive
4 Skrue
1 Topbjælke
2 Yderarm
2 Mellemarm
GB
Description
Control panel
Screw
Screw
Screw
Operating handle
Front panel
Flange bearing
Release axle
Release axle
Splice plate
Stop
Spring
GB
Description
Top beam, complete
Disc
Screw
Top beam, complete
Outer arm
Middle arm
DE
Bezeichnung
Bedienfeld
Schraube
Schraube
Schraube
Betätigungsgriff
Frontfeld
Flanschenlager
Auslöserachse
Auslöserachse
Lasche
Stop
Feder
DE
Bezeichnung
Traverse, komplett
Scheibe
Schraube
Traverse, komplett
Aussenarm
Mittelarm
