Instructions d'installation rapide

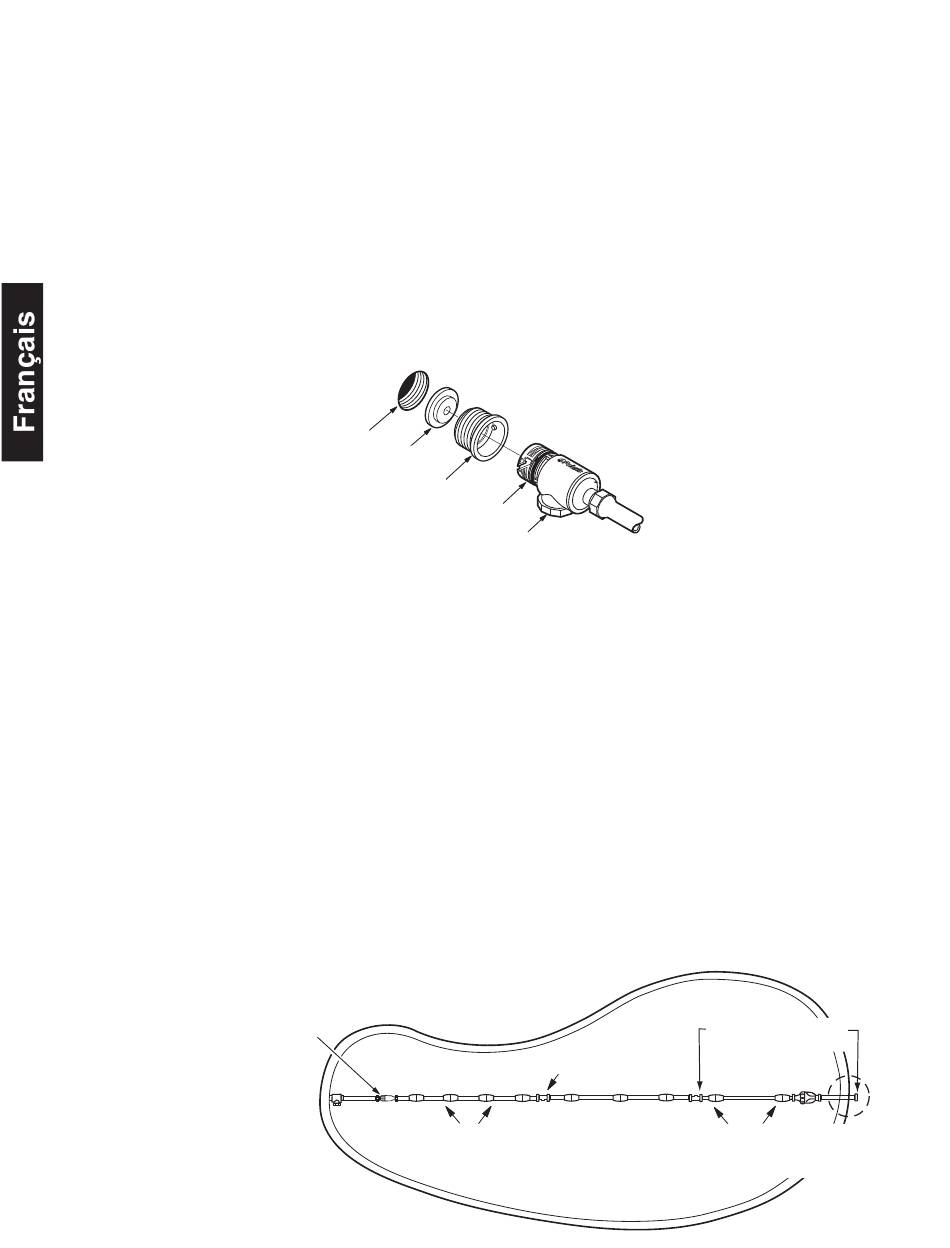

Installation du raccord mural universel (UWF)
1
L'installation ne prendra que quelques minutes si la piscine est équipée d'une ligne de retour dédiée et d'un
raccord de tuyau femelle de 1-1/2 pouces (3,8 cm).
1. Mettre la pompe de filtrage en marche et rincer les conduites. Arrêter la pompe.
2. Séparer le raccord mural universel (UWF) du raccord de connexion rapide, puis visser l'UWF avec le disque
bleu du réducteur de débit sur l'ouverture de la ligne de retour.
3. Introduire la connexion rapide dans le raccord mural universel (UWF) en tournant dans le sens des
aiguilles d'une montre, puis tirer pour verrouiller.
Adaptation de la longueur du tuyau d'arrivée aux dimensions
2
de la piscine
Mesurer l'endroit de la piscine où la profondeur est la plus grande. Couper le tuyau principal, côté
raccordement au tuyau d'arrivée, de manière à ce que sa longueur soit égale à la plus grande profondeur de la
piscine.
Raccorder le tuyau flexible principal au tuyau d'arrivée et connecter le tuyau flexible à la prise balai de la
piscine, sur la conduite de retour. Tirer sur le tuyau pour qu'il atteigne le point le plus éloigné de la piscine.
L'extrémité du tuyau doit se trouver à plus ou moins 15 centimètres de ce point le plus éloigné. Voir le cercle
en pointillés.
Le tuyau est-il trop long ? Détacher le tuyau au pivot central. Couper d'égales longueurs du surplus de
chacune des sections de tuyau de 3 mètres de long.
Le tuyau est-il trop court ? Acheter une section de tuyau supplémentaire (n° de pièce 9-100-3104), un
pivot (n° de pièce D20) et deux raccords de fixation de tuyau (n° de pièce D15) chez un revendeur agréé par Polaris.
Après avoir ajusté la longueur du tuyau flexible, mettre
les flotteurs en place selon l'illustration.
Filtre en ligne
Conduite de retou
Return Line
Conduite de retou
Disque du réducteur de débit
Restrictor Disk
Raccord mural universe (UWF)
Universal Wall Fitting
Connexion rapide
Quick Disconnect
Pressure Relief Valve
Soupape de décharge
In-Line
Filter
Return
Line
Flotteurs du tuyau flexible d'arrivée, espacés de
Feed Hose Floats
45 à 90 cm
1.5 to 3' apart
www.polarispool.com
Leader Hose
longueur = Profondeur max.
Length = Max. Depth
Center
Swivel
Pivot central
Leader Hose Floats
Flotteurs de la section principale du tuyau
2-3' apart
flexible d'arrivée, espacés de 60 à 90 cm
Tuyau principal
