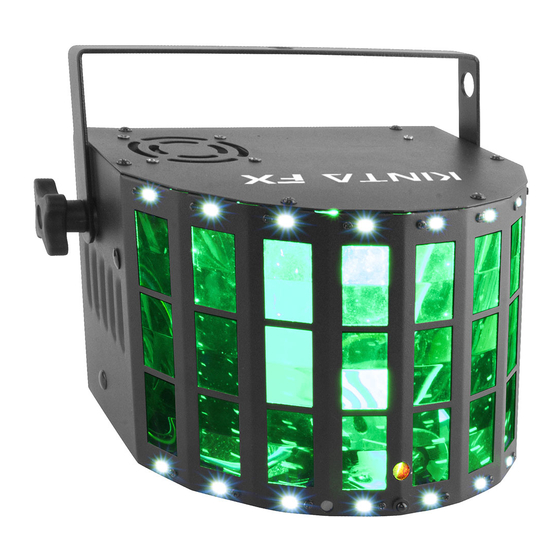

Chauvet DJ KINTA FX Bedienungsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
User Manual
English
Español
Français
Deutsch
Nederlands
LASER LIGHT
AVOID DIRECT EYE EXPOSURE
CLASS 3R/2M LASER PRODUCT
CLASSIFIED PER EN/IEC 60825-1:2007
Complies with FDA performance standards
for laser products except for deviations
pursuant to Laser Notice No. 50, dated
June 24, 2007.
Complies with 21 CFR 1040, 10 and 1040, 11
except for deviations pursuant to
Laser Notice No. 50, dated, 2007.

Werbung

loading

Verwandte Anleitungen für Chauvet DJ KINTA FX

Inhaltszusammenfassung für Chauvet DJ KINTA FX

  • Seite 1 LASER LIGHT User Manual AVOID DIRECT EYE EXPOSURE CLASS 3R/2M LASER PRODUCT CLASSIFIED PER EN/IEC 60825-1:2007 English Complies with FDA performance standards Español for laser products except for deviations pursuant to Laser Notice No. 50, dated Français June 24, 2007. Complies with 21 CFR 1040, 10 and 1040, 11 Deutsch except for deviations pursuant to...
  • Seite 2 IRC-6 (Infrared Remote Control 6) Operation ....................25 5. Technical Information ........................26 Product Maintenance ............................. 26 6. Technical Specifications ........................27 Returns ..............................28 1. ANTES DE EMPAR ..........................29 Page 2 of 117 Kinta FX User Manual Rev. 1...
  • Seite 3 Mantenimiento del Producto ........................... 48 6. ESPECIFICACIONES TÉCNICAS ...................... 49 Devoluciones ............................50 1. AVANT DE COMMENCER ......................... 51 Ce Qui Est Compris ..............................51 Instructions Relatives au Déballage ........................51 Réclamations ..............................51 Kinta FX User Manual Rev. 1 Page 3 of 117...
  • Seite 4 6. Spécifications techniques ........................ 71 Renvois ..............................72 1. ERSTE SCHRITTE ..........................73 Packungs-inhalt ..............................73 Anweisungen für das Auspacken ........................... 73 Schadens-meldung ............................73 Konventionen des Handbuchs ..........................73 Symbole .................................. 73 Page 4 of 117 Kinta FX User Manual Rev. 1...
  • Seite 5 1. VOORDAT U BEGINT ........................95 Wat is er inbegrepen .............................. 95 Uitpakinstructies ..............................95 Claims ................................95 Conventies van deze handleiding .......................... 95 Symbolen ................................95 Disclaimer ................................95 Veiligheids-voorschriften ............................96 Kinta FX User Manual Rev. 1 Page 5 of 117...
  • Seite 6 02CH ................................. 112 Werking IRC-6 (infrarood afstandsbediening 6) ....................113 5. Technische informatie ........................114 Productonderhoud ..............................114 6. TECHNISCHE SPECIFICATIES ....................... 115 Retouren .............................. 116 Contact Us ............................117 Page 6 of 117 Kinta FX User Manual Rev. 1...
  • Seite 7 © Copyright 2016 Chauvet & Sons, LLC. All rights reserved. Electronically published by Chauvet in the United States of America. CHAUVET, the Chauvet logo and “Kinta FX” are registered trademarks or trademarks of Chauvet & Sons LLC (d/b/a Chauvet and Chauvet Lighting) in the United States and other countries.
  • Seite 8 Contact the nearest authorized technical assistance center. CAUTION! Use of controls, adjustments, or procedures other than THOSE specified IN THIS USER MANUAL may result in hazardous radiation exposure. Page 8 of 117 Kinta FX User Manual Rev. 1...
  • Seite 9 According to laser safety regulations, it is not legal to aim Class 3R/3B/2M lasers into areas where people can be exposed, even if the laser is aimed below people’s faces, such as at a dance floor. Kinta FX User Manual Rev. 1 Page 9 of 117...
  • Seite 10 CAUTION! This product cannot be discarded with household waste. Contact your local waste management service for electronic disposal regulations in your area. Page 10 of 117 Kinta FX User Manual Rev. 1...
  • Seite 11 Laser Safety Label Reproduction Bottom Front Kinta FX User Manual Rev. 1 Page 11 of 117...
  • Seite 12 CLASSIFIED PER IEC 60825-1:2007 Complies with 21 CFR 1040, 10 and 1040, 11 except for deviations pursuant to Laser Notice No. 50, dated, 2007. Page 12 of 117 Kinta FX User Manual Rev. 1...
  • Seite 13 Additionally, 3 meters of horizontal separation is required between laser light and audience or other public spaces. CAUTION! Use of controls, adjustments, or procedures other than THOSE specified IN THIS USER MANUAL may result in hazardous radiation exposure. Kinta FX User Manual Rev. 1 Page 13 of 117...
  • Seite 14 13 mm Mounting Bracket Hole Sound Sensitivity Knob Microphone Safety Display and Menu Buttons Loop Auto Slave Sound Power In Menu Up Down Enter Fuse Holder DMX In/Out Power Out Page 14 of 117 Kinta FX User Manual Rev. 1...
  • Seite 15 ON Position *For Illustrative Purposes Only Always turn the key to the OFF position and remove it when leaving this product unattended to prevent accidents or injuries to third parties. Kinta FX User Manual Rev. 1 Page 15 of 117...
  • Seite 16 ETUP AC Power The Kinta FX has an internal auto-ranging power supply and it can work with an input voltage range of 100 to 240 VAC, 50/60 Hz. To determine the product’s power requirements (circuit breaker, power outlet, and wiring), use the current value listed on the label affixed to the product’s back panel, or refer to...
  • Seite 17 Product Product Do not power link more than 16 Kinta FX on 120 V. Do not power link more than 31 Kinta FX on 230 V. The power linking diagram above shows the North American version of the product only! Power linking connectors and requirements differ from country to country, and region to region.
  • Seite 18 (such as CLP-15 from Chauvet) is capable of supporting the weight of the product. For our Chauvet line of mounting clamps, go to www.chauvetlighting.com/cables-clamps-main.html. The Kinta FX must be mounted in a position that includes planning for safe laser usage. In Orientation addition, make sure adequate ventilation is provided around the product.
  • Seite 19 PERATION This product is not designed for continual use. Make sure there are regular breaks during operation to maximize the life of your laser. Always disconnect the Kinta FX from power when not in use. Control Panel To access the control panel functions, use the four buttons located underneath the display.
  • Seite 20 Press <MENU> repeatedly until S-- shows on the display. Adjustment Press <ENTER> and S.00–S.99 will show on the display. Use <UP> or <DOWN> to adjust the program speed. Press <ENTER>. Page 20 of 117 Kinta FX User Manual Rev. 1...
  • Seite 21 Master/Slave The Master/Slave mode allows a single Kinta FX product (the master) to control the actions of one or more Kinta FX products (the slaves) without the need of a DMX controller. The master will Mode be set to operate in either Automatic or Sound-Active mode, while the slaves will be set to operate in Slave mode.
  • Seite 22 231 ó 255 Automatic 7-color chase 000 ó 005 No Strobe Strobe 006 ó 255 Strobe (slow to fast) No Function 001 ó 127 Motor Indexing 128 ó 255 Speed Page 22 of 117 Kinta FX User Manual Rev. 1...
  • Seite 23 Strobe (slow to fast: 0-30 Hz) Sound Strobe 000 ó 004 Stop 005 ó 127 Rotate Clockwise, fast to slow Laser Rotation 128 ó 133 Stop 134 ó 255 Rotate Counter Clockwise, slow to fast Kinta FX User Manual Rev. 1 Page 23 of 117...
  • Seite 24 150 ó 184 Beams Only 185 ó 219 Strobe Only 220 ó 255 Laser Only 000 ó 250 Auto Program Speed (Slow to fast) Program Speed 251 ó 255 Sound-Active Sensitivity Page 24 of 117 Kinta FX User Manual Rev. 1...
  • Seite 25 Note: The IRC-6 will not respond to any inputs when Black Out is activated. If the remote does not respond when a button is pressed, try pressing <BLACK OUT>. You may have inadvertently activated Black Out. Kinta FX User Manual Rev. 1 Page 25 of 117...
  • Seite 26 Softly wipe any dirt or grime to the outside edges of the optical surface. Gently polish the optical surface until they are free of haze and lint. Always dry the optical surfaces carefully after cleaning them. Page 26 of 117 Kinta FX User Manual Rev. 1...
  • Seite 27 Thermal 95 °F (35 °C) Fan-Assisted Convection I/O Connectors Connector Type Channel Range 3-pin XLR Sockets 2 or 9 Product Name Item Code UPC Code Ordering Kinta FX 10051179 781462215279 Kinta FX User Manual Rev. 1 Page 27 of 117...
  • Seite 28 Be sure to pack the product properly. Any shipping damage resulting from inadequate packaging will be your responsibility. FedEx packing or double-boxing are recommended. Chauvet reserves the right to use its own discretion to repair or replace returned product(s). Page 28 of 117 Kinta FX User Manual Rev. 1...
  • Seite 29 Publicado en formato electrónico por Chauvet en los Estados Unidos de América. CHAUVET, el logotipo de Chauvet y Kinta FX son marcas comerciales o marcas registradas de Chauvet & Sons LLC (con nombres comerciales Chauvet y Chauvet Lighting) en los Estados Unidos y otros países. Otras empresas, nombres de productos y logotipos a los que se haga referencia aquí...
  • Seite 30 · Nunca intente reparar el producto. Las reparaciones llevadas a cabo por personal no cualificado pueden provocar averías o funcionamiento defectuoso. Póngase en contacto con el centro de asistencia técnica autorizado más cercano. Page 30 of 117 Kinta FX Manual de Usuario Rev. 1...
  • Seite 31 Clase 3a hacia áreas en las que las personas puedan quedar expuestas. Esto se aplica incluso si se apunta con el láser por debajo de las caras de la gente, por ejemplo hacia la pista de baile. Kinta FX Manual de Usuario Rev. 1 Page 31 of 117...
  • Seite 32 ¡CUIDADO! Este producto no se puede tirar con la basura doméstica. Póngase en contacto con el servicio de recogida para la eliminación de aparatos electrónicos de su zona. Page 32 of 117 Kinta FX Manual de Usuario Rev. 1...
  • Seite 33 Reproducción de la etiqueta de seguridad del láser Kinta FX Manual de Usuario Rev. 1 Page 33 of 117...
  • Seite 34 CLASIFICADO POR IEC 60825-1:2007 Cumple con 21 CFR 1040, 10 y 1040, 11 excepto excepto desviaciones según Laser Notice n.º 50, de 2007. Page 34 of 117 Kinta FX Manual de Usuario Rev. 1...
  • Seite 35 3 metros entre la luz láser y los espectadores u otros espacios públicos. ¡CUIDADO! EL USO DE CONTROLES, AJUSTES O PROCEDIMIENTOS DISTINTOS A LOS QUE SE ESPECIFICAN EN ESTE MANUAL DE USUARIO PUEDEN CAUSAR EXPOSICIÓN PELIGROSA A LA RADIACIÓN. Kinta FX Manual de Usuario Rev. 1 Page 35 of 117...
  • Seite 36 13 mm Mando de sensibilidad al sonido Micrófono Lazo de Botones de menú y seguridad Automático Esclavo Sonido Entrada Menú Arriba Abajo Enter Portafusibles Entrada/Salida DMX Salida de alimentación Page 36 of 117 Kinta FX Manual de Usuario Rev. 1...
  • Seite 37 ON *Solo a título ilustrativo Gire siempre la llave hasta la posición de OFF y sáquela cuando deje este producto sin vigilancia, para evitar accidentes o lesiones a terceros. Kinta FX Manual de Usuario Rev. 1 Page 37 of 117...
  • Seite 38 3. INSTALACIÓN Corriente El Kinta FX tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz. Alterna Para determinar los requerimientos de alimentación (disyuntor, toma de alimentación y cableado), use el valor de tensión que aparece en la etiqueta fijada en el panel trasero del...
  • Seite 39 Se pueden alimentar en cadena hasta 16 productos Kinta FX a 120 V, y hasta 31 productos Kinta FX a 230 V. El diagrama inferior muestra el proceso de alimentación en cadena.
  • Seite 40 El Kinta FX se debe montar en un posición preparada para uso seguro de láser. Además, Orientación asegúrese de proporcionar una ventilación adecuada alrededor del producto. · Antes de decidir una ubicación para el producto, asegúrese siempre de que hay fácil acceso Colocación...
  • Seite 41 4. FUNCIONAMIENTO Este producto no está diseñado para un uso continuo. Asegúrese de que hace descansos regulares durante su funcionamiento para maximizar la vida de su láser. Desconecte siempre el Kinta FX de la alimentación cuando no lo use. Manejo del Para acceder a las funciones del panel de control, use los cuatro botones ubicados bajo la pantalla.
  • Seite 42 Pulse <MENU> repetidamente hasta que aparezca S-- en la pantalla. velocidad Pulse <ENTER> y S.00–S.99 aparecerá en la pantalla. Utilice <UP> o <DOWN> para ajustar la velocidad del programa. Pulse <ENTER>. Page 42 of 117 Kinta FX Manual de Usuario Rev. 1...
  • Seite 43 El Kinta FX usa hasta 9 canales DMX en el modo de 9 canales, 9-CH, lo que significa que la dirección más alta que se puede configurar para esa personalidad es 504.
  • Seite 44 Secuencia de 7 colores automática 000 ó 005 Sin estroboscopio Estroboscopio 006 ó 255 Estroboscopio (lento a rápido) Sin función 001 ó 127 Motor Indexado 128 ó 255 Velocidad Page 44 of 117 Kinta FX Manual de Usuario Rev. 1...
  • Seite 45 000 ó 004 Parada 005 ó 127 Giro en sentido horario, rápido a lento Rotación para láser 128 ó 133 Parada 134 ó 255 Giro en sentido antihorario, lento a rápido Kinta FX Manual de Usuario Rev. 1 Page 45 of 117...
  • Seite 46 Solo estroboscopio 220 ó 255 Solo láser Velocidad del programa Automático (lenta a 000 ó 250 rápida) Velocidad de programa 251 ó 255 Sensibilidad de la actividad por sonido Page 46 of 117 Kinta FX Manual de Usuario Rev. 1...
  • Seite 47 Nota: el IRC-6 no responderá a ninguna acción cuando esté activado el Blackout. Si el mando no responde cuando se pulsa un botón, inténtelo pulsando <BLACK OUT>. Usted puede haber activado Blackout involuntariamente. Kinta FX Manual de Usuario Rev. 1 Page 47 of 117...
  • Seite 48 Con suavidad, quite todo el polvo o suciedad de los bordes externos del cristal. Con cuidado, frote la superficie hasta que no quede turbiedad ni pelusas. Seque siempre con cuidado las superficies de cristal después de limpiarlas. Page 48 of 117 Kinta FX Manual de Usuario Rev. 1...
  • Seite 49 Convección asistida por ventilador Conectores E/S Tipo de conector Rango de canal XLR 3 pines Conectores 2 o 9 Nombre de producto Código de artículo Código UPC Pedidos Kinta FX 10051179 781462215279 Kinta FX Manual de Usuario Rev. 1 Page 49 of 117...
  • Seite 50 Se recomienda empaquetado FedEx o de doble caja. Chauvet se reserva el derecho de usar su propio criterio para reparar o reemplazar productos devueltos. Page 50 of 117 Kinta FX Manual de Usuario Rev. 1...
  • Seite 51 Publié électroniquement par Chauvet aux États-Unis. CHAUVET, le logo Chauvet et Kinta FX sont des marques déposées ou des marques de Chauvet & Sons LLC (d/b/a Chauvet et Chauvet Lighting) aux États-Unis et dans d'autres pays. Les autres noms de produits et logos mentionnés dans le présent manuel peuvent être des marques commerciales de leurs sociétés respectives.
  • Seite 52 · N'essayez jamais de réparer cet appareil. Toute réparation effectuée par une personne non qualifiée peut entraîner des dommages ou un fonctionnement erratique de l'appareil. Mettez- vous en relation avec le centre d'assistance technique autorisé le plus près de chez vous. Page 52 of 117 Kinta FX User Manual Rev. 1...
  • Seite 53 3R/2M là où ils peuvent atteindre le public, même s'ils sont dirigés sous le visage des membres du public, comme sur une piste de danse par exemple. Kinta FX User Manual Rev. 1 Page 53 of 117...
  • Seite 54 ATTENTION: vous ne pouvez disposer de cet appareil avec les déchets ménagers. Prenez contact avec votre service régional de gestion des déchets pour connaître les procédures de recyclage des appareils électroniques de votre zone. Page 54 of 117 Kinta FX User Manual Rev. 1...
  • Seite 55 Reproduction de l'étiquette de sécurité laser Kinta FX User Manual Rev. 1 Page 55 of 117...
  • Seite 56 CONFORME À LA NORME IEC 60825-1:2007. Conforme à la norme 21 CFR, section 1040.10 et 1040.11 à l'exception des cas divergents énumérés dans le document « Laser Notice No. 50 » de 2007. Page 56 of 117 Kinta FX User Manual Rev. 1...
  • Seite 57 à l'horizontal doit être respectée entre toute lumière laser émise et les membres du public ou autres espaces publics. ATTENTION : L'utilisation des commandes, réglages ou procédures autres que celles spécifiées DANS CE MANUEL D'UTILISATION peut entraîner de dangereuses expositions à des radiations. Kinta FX User Manual Rev. 1 Page 57 of 117...
  • Seite 58 Microphone Anneau de Ecran et boutons du menu sécurité Auto Entrée Activation Esclave d'alimentation par le son Menu Haut Bas Entrée Porte-fusible Entrée/sortie DMX Sortie d'alimentation Page 58 of 117 Kinta FX User Manual Rev. 1...
  • Seite 59 Uniquement à des fins d'illustration Gire siempre la llave de enclavamiento hasta la posición de OFF y extráigala cuando deje este producto sin vigilancia, para evitar accidentes o lesiones a terceros. Kinta FX User Manual Rev. 1 Page 59 of 117...
  • Seite 60 3. CONFIGURATION Alimentation El Kinta FX est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Pour déterminer les exigences en puissance de votre appareil (court-circuit, prise d'alimentation et câblage), consultez la valeur reprise sur l'étiquette apposée sur le panneau arrière du produit ou référez-vous aux...
  • Seite 61 Ne pas chaîner plus de 16 appareils Kinta FX sur du 120 V. Ne pas chaîner plus de 31 appareils Kinta FX sur du 230 V. Le schéma de chaînage électrique ci-dessus ne montre que la version d'Amérique du Nord de l'appareil ! Les connecteurs et les exigences pour le chaînage électrique diffèrent selon le pays et la...
  • Seite 62 Chauvet, rendez-vous sur www.chauvetlighting.com/cables- clamps-main.html. Le Kinta FX doit être monté de manière à garantir l'usage en toute sécurité du laser. Assurez- Orientation vous que la ventilation de cet appareil puisse s'effectuer de manière adéquate.
  • Seite 63 4. FONCTIONNEMENT Cet appareil ne doit pas fonctionner de manière continue. Afin de maximiser la durée de vie de votre laser, veillez à le mettre en pause régulièrement. Débranchez toujours le Kinta FX quand il n'est pas utilisé. Fonctionnement Pour accéder aux fonctions du panneau de commande, utilisez les quatre boutons situés sous l'écran.
  • Seite 64 Appuyez sur la touche <MENU> de manière répétée jusqu'à ce que l'affichage indique S--. vitesse Appuyez sur <ENTER>. L'affichage indique alors S.00–S.99. Utilisez les touches <UP> ou <DOWN> pour régler la vitesse du programme. Appuyez sur <ENTER>. Page 64 of 117 Kinta FX User Manual Rev. 1...
  • Seite 65 Le Kinta FX utilise jusqu'à 9 canaux DMX en mode 9 canaux (9-CH), ce qui signifie que l'adresse DMX maximale recommandée pour cette personnalité est 504. Le Kinta FX utilise 2 canaux DMX en mode 2 canaux (2-CH), ce qui signifie que l'adresse DMX maximale recommandée pour cette personnalité est 511.
  • Seite 66 000 ó 005 Pas de stroboscope Strobe (stroboscope) 006 ó 255 Stroboscope (lent à rapide) No Function (pas de fonction) 001 ó 127 Motor (moteur) Indexation 128 ó 255 Vitesse Page 66 of 117 Kinta FX User Manual Rev. 1...
  • Seite 67 Stroboscope activé par le son 000 ó 004 Arrêt 005 ó 127 Rotation horaire, rapide à lent Rotation (pour Laser) 128 ó 133 Arrêt 134 ó 255 Rotation anti-horaire, lent à rapide Kinta FX User Manual Rev. 1 Page 67 of 117...
  • Seite 68 Stroboscope uniquement 220 ó 255 Laser uniquement 000 ó 250 Vitesse de programmes auto (lent à rapide) Program Speed (vitesse du programme) 251 ó 255 Sensibilité de l'activation par le son Page 68 of 117 Kinta FX User Manual Rev. 1...
  • Seite 69 Remarque : L'IRC-6 ne répond à aucune commande lorsque le mode Noir Total (Black Out) est activé. Si la télécommande ne répond pas lors de l'appui sur une touche, essayez d'appuyer sur la touche <BLACK OUT>. Il se peut que vous ayez activé le mode Noir général par erreur. Kinta FX User Manual Rev. 1 Page 69 of 117...
  • Seite 70 Polissez en douceur ces surfaces jusqu'à ce que toute peluche ou trace ait disparu. Assurez-vous de bien sécher toutes les surfaces en verre après les avoir nettoyées. Page 70 of 117 Kinta FX User Manual Rev. 1...
  • Seite 71 Connecteurs E/S Type de connecteur Plage de canaux Prise XLR à trois broches Prises 2 ou 9 Nom du produit Code de l'article Code UPC Commande Kinta FX 10051179 781462215279 Kinta FX User Manual Rev. 1 Page 71 of 117...
  • Seite 72 à un emballage inadéquat. Nous vous recommandons d'utiliser un emballage double ou celui de FedEx. Chauvet se réserve le droit, à sa convenance, de réparer ou remplacer tout appareil qui lui est retourné. Page 72 of 117 Kinta FX User Manual Rev. 1...
  • Seite 73 © Copyright 2016 Chauvet & Sons, LLC. Alle Rechte vorbehalten. Durch Chauvet elektronisch in den Vereinigten Staaten veröffentlicht. CHAUVET, das Chauvet Firmenlogo und der “Kinta FX” sind eingetragene Marken oder Warenzeichen von Chauvet & Sons LLC (d/b/a Chauvet und Chauvet Lighting) in den Vereinigten Staaten und in anderen Ländern.
  • Seite 74 · Versuchen Sie nie selbst, dieses Gerät zu reparieren. Reparaturen müssen von entsprechend geschultem Fachpersonal durchgeführt werden, da sonst Schäden oder Fehlfunktionen auftreten können. Wenden Sie sich an den nächsten Technischen Support. Page 74 of 117 Kinta FX Bedienungsanleitung Rev. 1...
  • Seite 75 In den Sicherheitsbestimmungen für Laser ist es illegal, einen Laser der Klasse 3B/2M auf Bereiche zu richten, wo sich Personen befinden können. Dies gilt auch, wenn der Strahl unterhalb von den Augen der Menschen, z. B. auf den Tanzboden gerichtet ist. Kinta FX Bedienungsanleitung Rev. 1 Page 75 of 117...
  • Seite 76 Publikum kommen und jeglicher Garantieanspruch verfällt. VORSICHT! Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Weitere Informationen zu den Vorschriften in Ihrem Gebiet erhalten Sie bei den zuständigen Abfallbehörden. Page 76 of 117 Kinta FX Bedienungsanleitung Rev. 1...
  • Seite 77 Warn- und Sicherheitsschilder auf dem Lasergerät Kinta FX Bedienungsanleitung Rev. 1 Page 77 of 117...
  • Seite 78 US-Klasse IIIa.) Zur Wahrung der Konformität des Geräts bezüglich der Laserleistungsstandards sind keine Wartungsarbeiten erforderlich. KLASSIFIZIERT NACH IEC 60825-1:2007 entspricht 21 CFR 1040, 10 und 1040, 11, ausgenommen Abweichungen gemäß der Laser Notice Nr. 50 von 2007. Page 78 of 117 Kinta FX Bedienungsanleitung Rev. 1...
  • Seite 79 Mindesthöhe von 3 m über dem Boden. Hinzu kommt ein horizontaler Abstand von 3 m zwischen Laser und Publikum. VORSICHT! Die Ausführung von Befehlen, Einstellungen und Handlungen, die nicht in dieser Anleitung beschrieben sind, können zu gefährlichen Laserstrahlungen führen. Kinta FX Bedienungsanleitung Rev. 1 Page 79 of 117...
  • Seite 80 (16 x) Laseröffnung IR-Sensor Bügeleinstellkn Befestigungsbü Montagebohrung für Befestigungsbügel Einstellkno pf für Musikempfi Mikrofon Sicher Anzeige- und Menütasten heitsös Auto Slave Musiks Stromzuf Menü / Nach oben / Nach Sicherungsh DMX-Eingang/-Ausgang Stromausga Page 80 of 117 Kinta FX Bedienungsanleitung Rev. 1...
  • Seite 81 Stellung *Nur zu Anschauungszwecken Drehen Sie den Schlüssel immer in die Stellung „OFF“ (Aus), und ziehen Sie ihn heraus, wenn Sie das Produkt unbeaufsichtigt lassen, um Verletzungen Dritter zu vermeiden. Kinta FX Bedienungsanleitung Rev. 1 Page 81 of 117...
  • Seite 82 3. EINRICHTEN DES GERÄTS Wechselstrom Der Kinta FX verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten. Um die erforderlichen Kennzahlen des Netzanschlusses (Leistungsschalter, Wandsteckdose und Netzkabel) zu ermitteln, verwenden Sie den aktuellen Wert, der sich auf dem Hinweisschild auf der Rückseite des Geräts befindet oder entnehmen diese der Tabelle der „Technischen...
  • Seite 83 Gerät Gerät Gerät Schließen Sie nicht mehr als 16 Kinta FX-Geräte bei 120 V zusammen. Schließen Sie nicht mehr als 31 Kinta FX-Geräte bei 230 V zusammen. Die obere Abbildung für Serienschaltung entspricht nur den Produktversionen für den nordamerikanischen Markt.
  • Seite 84 Produktgewicht tragen zu können. Informationen zu unserer Chauvet-Produktlinie für Befestigungsklemmen finden Sie unter www.chauvetlighting.com/cables-clamps-main.html. Der Kinta FX muss in einer Position befestigt werden, die einen sicheren Betrieb des Lasers Montagerichtung erlaubt. Sorgen Sie zudem dafür, dass das Gerät ausreichend belüftet ist.
  • Seite 85 4. BETRIEB Dieses Produkt eignet sich nicht für eine permanente Installation. Regelmäßige Betriebspausen sind wichtig, um die Lebensdauer dieses Geräts zu erhöhen. Immer den Netzstecker abziehen, wenn der Kinta FX längere Zeit nicht benutzt wird. Betrieb des Zum Zugreifen auf das Bedienfeld verwenden Sie die vier Tasten unter der Anzeige. Wenn das Produkt eingeschaltet ist, zeigt der LED-Monitor auf dem rückwärtigen Bedienfeld den aktuellen Betriebsmodus an...
  • Seite 86 Drücken Sie wiederholt auf <MENU>, bis S-- auf der Anzeige angezeigt wird. Betätigen Sie <ENTER>, damit S.00–S.99 auf der Anzeige angezeigt wird. Mit den Tasten <UP> oder <DOWN> stellen Sie die Programmgeschwindigkeit ein. Betätigen Sie <ENTER>. Page 86 of 117 Kinta FX Bedienungsanleitung Rev. 1...
  • Seite 87 Gerätekanälen beschränken. und -Startadresse Der Kinta FX verwendet im 9-Kanal-Modus, 9-CH, bis zu 9 DMX-Kanäle, das heißt, dass die höchste empfohlene DMX-Adresse für diesen Modus die 504 ist. Der Kinta FX verwendet im 2-Kanal-Modus, 2-CH, 2 DMX-Kanäle, das heißt, dass die höchste empfohlene DMX-Adresse für diesen Modus die 511 ist.
  • Seite 88 Automatisch 4-Farben-Chase 231 ó 255 Automatisch 7-Farben-Chase 000 ó 005 Kein Stroboskopeffekt Stroboskop 006 ó 255 Blitzfrequenz (von langsam nach schnell) Keine Funktion 001 ó 127 Motor Indexierung 128 ó 255 Geschwindigkeit Page 88 of 117 Kinta FX Bedienungsanleitung Rev. 1...
  • Seite 89 Musikgesteuerter Stroboskopeffekt 000 ó 004 Anhalten Im Uhrzeigersinn rotieren, von schnell nach 005 ó 127 langsam Laser-rotation 128 ó 133 Anhalten Entgegen dem Uhrzeigersinn rotieren (von 134 ó 255 langsam nach schnell) Kinta FX Bedienungsanleitung Rev. 1 Page 89 of 117...
  • Seite 90 150 ó 184 Nur Strahlen 185 ó 219 Nur Strobe 220 ó 255 Nur Laser Geschwindigkeit des Auto-Programms (langsam 000 ó 250 Programmgeschwindig bis schnell) keit 251 ó 255 Empfindlichkeit des Musiksteuerungs-Modus Page 90 of 117 Kinta FX Bedienungsanleitung Rev. 1...
  • Seite 91 Anmerkung: Die IRC-6 reagiert auf keine Eingabe, solange diese Verdunkelung aktiviert ist. Wenn die Fernbedienung auf das Drücken einer Taste nicht reagiert, drücken Sie auf <BLACK OUT>. Sie haben eventuell unabsichtlich auf BLACK OUT gedrückt und damit die Verdunkelung aktiviert. Kinta FX Bedienungsanleitung Rev. 1 Page 91 of 117...
  • Seite 92 Wischen Sie sanft Schmutz oder Ablagerungen in Richtung der Außenkanten der externen Optiken oder Glasoberflächen. Polieren Sie sorgfältig diese Oberflächen, bis alle Schmutzfilme und Fasern verschwunden sind. Trocknen Sie die Glasoberflächen immer sorgfältig nach der Reinigung. Page 92 of 117 Kinta FX Bedienungsanleitung Rev. 1...
  • Seite 93 1-20 Hz Max. externe Temp. für das Laser-Gerät Kühlsystem Wärmeentwicklung 95 °F/35 °C Ventilatorunterstützte Konvektion I/O-Buchsen Anschlusstyp Kanalbereich 3-polig XLR Steckdosen 2 oder 9 Produktbezeichnung Artikelcode UPC-Code Bestellung Kinta FX 10051179 781462215279 Kinta FX Bedienungsanleitung Rev. 1 Page 93 of 117...
  • Seite 94 Verpacken entstanden sind, liegen in Ihrer Verantwortung. Eine FedEx-Verpackung oder doppelte Verpackung wird empfohlen. Chauvet behält sich das Recht vor, nach eigenem Ermessen über Reparatur oder Ersatz der Ware zu befinden. Page 94 of 117 Kinta FX Bedienungsanleitung Rev. 1...
  • Seite 95 © Copyright 2016 Chauvet & Sons, LLC. Alle rechten voorbehouden. Elektronisch uitgegeven door Chauvet in de Verenigde Staten van Amerika. CHAUVET, het Chauvet-logo en 'Kinta FX" zijn geregistreerde handelsmerken of handelsmerken van Chauvet & Sons LLC (d/b/a Chauvet en Chauvet Lighting) in de Verenigde Staten en andere landen.
  • Seite 96 · Sluit om onnodige slijtage te verhinderen en de levensduur te verlengen tijdens periodes van niet-gebruik het product via stroomonderbreker of de stekker volledig van stroom af. Page 96 of 117 Kinta FX User Manual Rev. 1...
  • Seite 97 Klasse 3R te richten op gebieden waar mensen blootgesteld kunnen worden, zelfs als de laser onder het gezicht van mensen is gericht, zoals op een dansvloer. Kinta FX User Manual Rev. 1 Page 97 of 117...
  • Seite 98 LET OP! Dit product mag niet worden afgevoerd met het huishoudelijk afval. Neem contact op met uw plaatselijke afvalbeheerdienst voor regelgeving met betrekking tot elektronisch afval in uw gebied. Page 98 of 117 Kinta FX User Manual Rev. 1...
  • Seite 99 Reproductie van veiligheidsetiket voor de laser Kinta FX User Manual Rev. 1 Page 99 of 117...
  • Seite 100 Class IIIa.) Er is geen onderhoud nodig om dit product in overeenstemming te houden van de laserprestatienormen. GECLASSIFICEERD VOLGENS 60825-1:2007 Voldoet aan 21 CFR 1040, 10 en 1040, 11 behalve voor afwijkingen volgens Laser Notice nr. 50, gedateerd, 2007. Page 100 of 117 Kinta FX User Manual Rev. 1...
  • Seite 101 LET OP! Het gebruik van bedieningselementen, wijzigingen of procedures anders dan DIE zijn gespecificeerd IN DEZE GEBRUIKERSHANDLEIDING, kan leiden tot blootstelling aan gevaarlijke straling. Kinta FX User Manual Rev. 1 Page 101 of 117...
  • Seite 102 SMD-LED's x 16 Laseropening IR-sensor Instelknop van de beugel Montagebeugel 13 mm montagebeugelgat Geluidsgevoeligheidsknop Microfoon Display en menuknoppen Veiligheidslus Auto Slave Geluid Stroomingang Menu Up Down Enter Zekeringshouder DMX-ingang/uitgang Vermogensuitgang Page 102 of 117 Kinta FX User Manual Rev. 1...
  • Seite 103 AAN- *Alleen voor illustratieve doeleinden. De sleutel naar de UIT-stand draaien en het verwijderen wanneer dit product onbeheerd wordt achtergelaten om ongelukken of letsel aan derden te vermijden. Kinta FX User Manual Rev. 1 Page 103 of 117...
  • Seite 104 3. INSTELLING AC-stroom De Kinta FX heeft een voeding met automatisch bereik, die kan werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz. Om de vermogensvereisten te bepalen van het product (aardlekschakelaar, stopcontact en bedrading), moet de huidige waarde worden gebruikt die staat vermeld op het etiket dat is...
  • Seite 105 één stopcontact kunnen worden gevoed. Bij 120 V kunnen tot 16 Kinta FX-producten gekoppeld worden met power link, en bij 230 V kunnen tot 31 Swarm Wash 5 FX-producten met power link gekoppeld worden.
  • Seite 106 De Kinta FX-producten moeten worden gemonteerd in een positie volgens de planning voor Oriëntatie veilig lasergebruik. Daarnaast moet er in voldoende ventilatie rond het product zijn voorzien. · Vóór het nemen van een besluit over de locatie van het product, moet u er altijd voor zorgen Opbouw dat er eenvoudige toegang is tot het product, voor onderhoud en programmering.
  • Seite 107 Dit product is niet ontworpen voor onafgebroken gebruik. Zorg dat er regelmatige pauzes zijn tijdens het gebruik, om de levensduur van uw laser te maximaliseren. Ontkoppel de Kinta FX altijd van de stroom als het niet in gebruik is. Werking van het Voor toegang tot de functies van het bedieningspaneel gebruikt u de vier knoppen onder het display.
  • Seite 108 Druk op <MENU> totdat S-- weergegeven wordt op het display. Druk op <ENTER> en S.00–S.99 wordt op het display weergegeven. Gebruik <UP> of <DOWN> om de programmasnelheid in te stellen. Druk op <ENTER>. Page 108 of 117 Kinta FX User Manual Rev. 1...
  • Seite 109 De Kinta FX gebruikt tot 9 DMX-kanalen in de 9-kanaals modus, 9-CH, wat betekent dat het hoogst aanbevolen DMX-adres voor die persoonlijkheid 504 is. De Kinta FX gebruikt 2 DMX-kanalen in de 2-kanaals modus, 2-CH, wat betekent dat het hoogst aanbevolen DMX-adres voor die persoonlijkheid 511 is.
  • Seite 110 231 ó 255 Automatische 7-kleuren achtervolging 000 ó 005 Geen stroboscoop Stroboscoop 006 ó 255 Stroboscoop (langzaam tot snel) Geen functie 001 ó 127 Motor Indexeren 128 ó 255 Snelheid Page 110 of 117 Kinta FX User Manual Rev. 1...
  • Seite 111 000 ó 004 Stop 005 ó 127 Met de klok mee roteren, langzaam tot snel Laser Rotatie 128 ó 133 Stop 134 ó 255 Tegen de klok in roteren, langzaam tot snel Kinta FX User Manual Rev. 1 Page 111 of 117...
  • Seite 112 Laser/stroboscoop 150 ó 184 Alleen stralen 185 ó 219 Alleen stroboscoop 220 ó 255 Alleen laser Automatische programmasnelheid (langzaam tot 000 ó 250 snel) Programmasnelheid 251 ó 255 Geluidsactieve gevoeligheid Page 112 of 117 Kinta FX User Manual Rev. 1...
  • Seite 113 Wanneer Black Out (verduistering) is geactiveerd zal de IRC-6 niet op invoeren reageren. Als de afstandsbediening niet reageert wanneer een knop wordt ingedrukt, probeer dan op <BLACK OUT> te drukken. Het kan zij dat u per ongeluk Black Out (verduisteren) hebt geactiveerd. Kinta FX User Manual Rev. 1 Page 113 of 117...
  • Seite 114 Veeg vuil of roet voorzichtig naar de buitenrand van het glas. Poets het glasoppervlak voorzichtig totdat het vrij is van waas en pluisjes. Droog de glasoppervlakken altijd zorgvuldig na het reinigen. Page 114 of 117 Kinta FX User Manual Rev. 1...
  • Seite 115 Maximale externe temp. van de laser Koelsysteem Thermisch 35 °C Ventilatorgeholpen convectie I/O-stekkers Stekkertype Kanaalbereik 3-pins XLR Houders 2 of 9 Productnaam Artikelcode UPC-code Bestellen Kinta FX 10051179 781462215279 Kinta FX User Manual Rev. 1 Page 115 of 117...
  • Seite 116 Zorg ervoor dat u het product voldoende inpakt. Alle verzendschade die resulteert uit onvoldoende verpakking is uw verantwoordelijkheid. FedEx-verpakking of dubbele dozen worden aanbevolen. Chauvet behoudt zich het recht voor om (het) geretourneerde product(en) naar eigen inzicht te repareren of te vervangen. Page 116 of 117 Kinta FX User Manual Rev. 1...
  • Seite 117 Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux contact the dealer of record. Follow their instructions to request support or to return a product. Visit our website for contact details. Kinta FX User Manual Rev. 1 Page 117 of 117...
