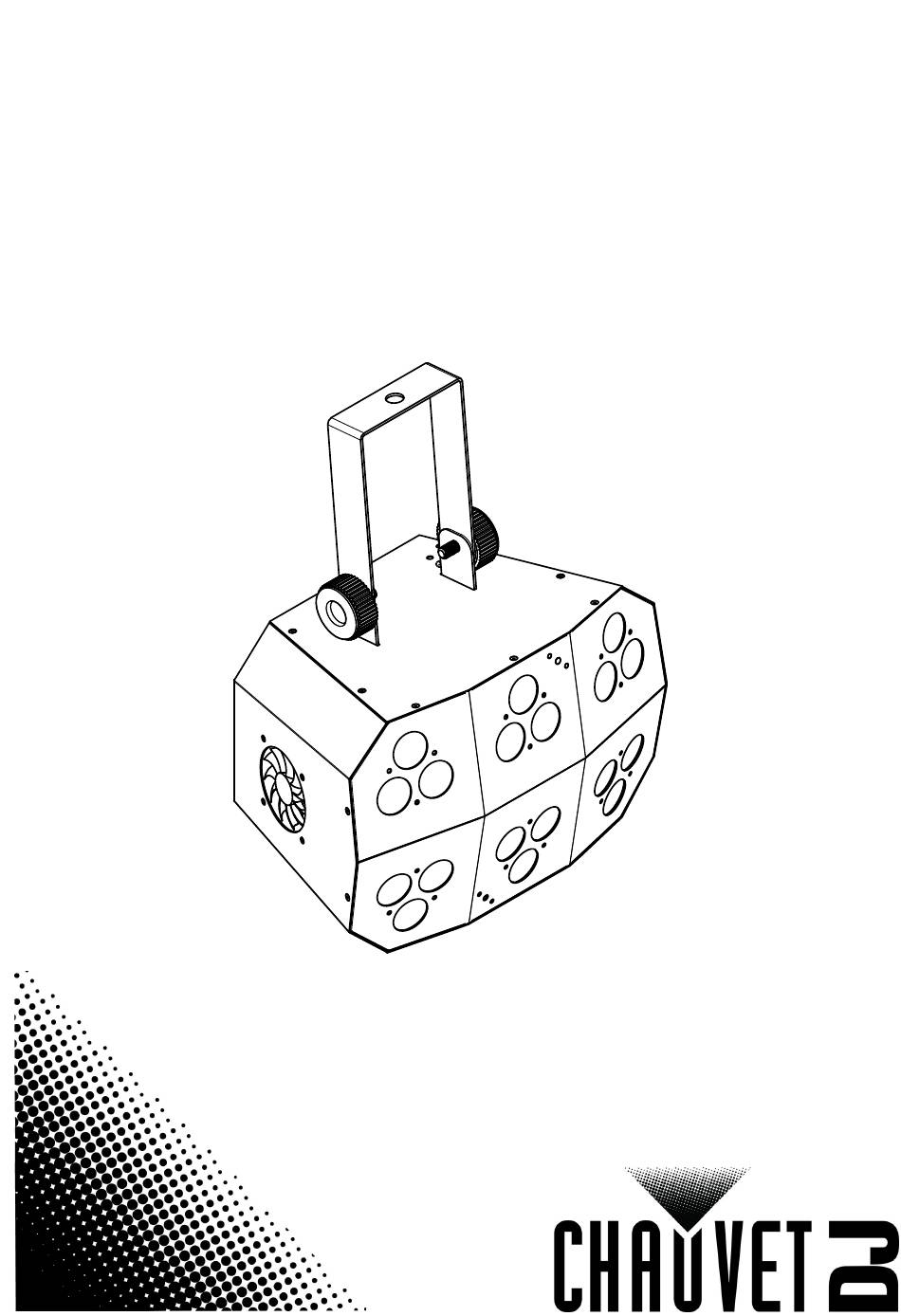

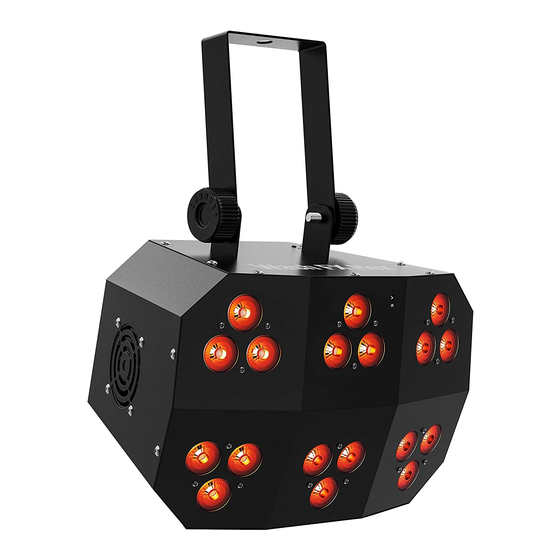

  • Seite 1 Wash FX Hex Quick Reference Guide...

  • Seite 2: Safety Notes

    Quick Reference Guide To Begin Unpack your Wash FX Hex and make sure you have received all parts in good condition. If the box or contents appear damaged, notify the carrier immediately, not Chauvet. Wash FX Hex QRG Rev. 1...

  • Seite 3: Power Linking

    Power Linking For the maximum number of Wash FX Hex products that you can power link at each voltage, see the User Manual or the specification sticker on the product. Fuse Replacement Disconnect the product from power.

  • Seite 4: Control Panel Description

    DMX Linking The Wash FX Hex can work with a DMX controller. Instructions for connecting and configuring this product for DMX operation are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetdj.com.
  • Seite 5 Green zone 4 000  255 0–100% Blue zone 4 000  255 0–100% Amber zone 4 000  255 0–100% White zone 4 000  255 0–100% UV zone 4 000  255 0–100% Wash FX Hex QRG Rev. 1...
  • Seite 6 Sound-active mode Dimmer 000  255 Dimmer for auto and sound programs Channel Function Value Percent/Setting 000  255 0–100% Green 000  255 0–100% Blue 000  255 0–100% Amber 000  255 0–100% Wash FX Hex QRG Rev. 1...
  • Seite 7 Auto program 15 231  255 Auto program 16 000  250 Speed, slow to fast Auto program speed 251  255 Sound-active Mode Dimmer 000  255 Dimmer on auto and sound programs Wash FX Hex QRG Rev. 1...

  • Seite 8: Notas De Seguridad

    Guía de referencia rápida Para empezar Desembale su Wash FX Hex y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet. Wash FX Hex GRR Rev. 1...

  • Seite 9: Corriente Alterna

    Alimentación en cadena Para ver el máximo número de Wash FX Hex que se pueden alimentar en cadena a 120 V o a 240 V, consulte el Manual de usuario o la etiqueta del producto.

  • Seite 10: Descripción Del Panel De Control

    Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 473. Conexión Maestro/Esclavo El Wash FX Hex usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.
  • Seite 11 Zona verde 4 000  255 0–100% Zona azul 4 000  255 0–100% Zona ambra 4 000  255 0–100% Zona blanco 4 000  255 0–100% Zona UV 4 000  255 0–100% Wash FX Hex GRR Rev. 1...
  • Seite 12 Macro de zona seleccionar colores para macros) 000  250 Velocidad, lenta a rápida Velocidad del programa 251  255 Modo activo por sonido Atenuador 000  255 Ajustes de atenuador durante los programas Wash FX Hex GRR Rev. 1...
  • Seite 13 Programa 14 231  255 Programa 15 000  250 Velocidad, lenta a rápida Velocidad del programa 251  255 Modo activo por sonido Atenuador 000  255 Ajustes de atenuador durante los programas Wash FX Hex GRR Rev. 1...

  • Seite 14: A Propos De Ce Manuel

    Manuel de référence Préalable Déballez votre Wash FX Hex et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet. Wash FX Hex MR Rév. 1...

  • Seite 15: Manuel De Référence

    éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur. Chaînage électrique Pour savoir combien de projecteurs Wash FX Hex peuvent être chaînés entre eux au maximum sur du 120 V ou du 240 V, veuillez consulter le manuel de l'utilisateur ou l'étiquette sur l'appareil.

  • Seite 16: Description Du Panneau De Commande

    Chaînage DMX Le Wash FX Hex peut fonctionner avec un contrôleur DMX lorsqu'il est relié par des connexions séries DMX. Les instructions pour la connexion et la configuration de cet appareil pour le fonctionnement en DMX sont indiquées dans le manuel d'utilisation.
  • Seite 17 Zone verte 4 000  255 0–100% Zone bleue 4 000  255 0–100% Zone ambre 4 000  255 0–100% Zone blanc 4 000  255 0–100% Zone UV 4 000  255 0–100% Wash FX Hex MR Rév. 1...
  • Seite 18 Macro de zone sélectionner couleurs pour les macros) 000  250 Vitesse, lent à rapide Vitesse de programme 251  255 Mode d'activation par le son Gradateur 000  255 Gradateur pour programmes auto et son Wash FX Hex MR Rév. 1...
  • Seite 19 Programme 15 231  255 Programme 16 000  250 Vitesse, lent à rapide Vitesse de programme 251  255 Mode d'activation par le son Gradateur 000  255 Gradateur pour programmes auto et son Wash FX Hex MR Rév. 1...

  • Seite 20: Haftungsausschluss

    SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des Wash FX Hex finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

  • Seite 21: Serienschaltung Der Geräte

    • Netzkabel Start Packen Sie Ihren Wash FX Hex aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet. Wechselstrom Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

  • Seite 22: Beschreibung Des Bedienfeldes

    Schaltet Infrarot ein oder aus DMX-Verbindung Der Wash FX Hex kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Serienschaltung zum Einsatz kommt. Anweisungen zum Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com.
  • Seite 23 Grüne Zone 4 000  255 0–100% Blaue Zone 4 000  255 0–100% Bernstein Zone 4 000  255 0–100% Weiß Zone 4 000  255 0–100% UV Zone 4 000  255 0–100% Wash FX Hex SAL Rev. 1...
  • Seite 24 Grüne Zone 6 000  255 0–100% Blaue Zone 6 000  255 0–100% Bernstein Zone 6 000  255 0–100% Weiß Zone 6 000  255 0–100% UV Zone 6 000  255 0–100% Wash FX Hex SAL Rev. 1...
  • Seite 25 (Verwenden Sie die Kanäle 1–6 zur 006  255 Zonenmakro Auswahl Farben für Makros) 000  250 Geschwindigkeit, langsam bis schnell Programmgeschwindigkeit 251  255 Musiksteuerungsprogramme Dimmung 000  255 Geschwindigkeit, langsam bis schnell Wash FX Hex SAL Rev. 1...
  • Seite 26 201  215 Programm 14 216  230 Programm 15 231  255 Programm 16 000  250 Geschwindigkeit, langsam bis schnell Programmgeschwindigkeit 251  255 Musiksteuerungsprogramme Dimmung 000  255 Geschwindigkeit, langsam bis schnell Wash FX Hex SAL Rev. 1...

  • Seite 27: Guida Rapida

    GUIDA RAPIDA Informazioni sulla Guida La Guida Rapida Wash FX Hex contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com. Esclusione di responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.

  • Seite 28: Sostituzione Fusibile

    Reinserire il portafusibile e ricollegare l'alimentazione elettrica. Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. Schema di montaggio Morsetto di montaggio (come il CLP-15 di Chauvet) Staffa di montaggio Cavo di sicurezza (come il CH-05 di Chauvet) Wash FX Hex GR Rev. 1...
  • Seite 29 Collegamento DMX Wash FX Hex può funzionare con un controller DMX quando collegato tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.
  • Seite 30 Zona verde 4 000  255 0–100% Zona blu 4 000  255 0–100% Zona ambra 4 000  255 0–100% Zona bianca 4 000  255 0–100% Zona UV 4 000  255 0–100% Wash FX Hex GR Rev. 1...
  • Seite 31 006  255 Macro di zona colori per macro) 000  250 Velocità, da lento a veloce. Velocità programma 251  255 Modalità attivazione sonora. Dimmer 000  255 Dimmer per programmi automatici e audio Wash FX Hex GR Rev. 1...
  • Seite 32 216  230 Programma 15 231  255 Programma 16 000  250 Velocità, da lento a veloce. Velocità programma 251  255 Modalità attivazione sonora. Dimmer 000  255 Dimmer per programmi automatici e audio Wash FX Hex GR Rev. 1...

  • Seite 33: Beknopte Handleiding

    Stroomsnoer Om te beginnen Pak uw Wash FX Hex uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet. Wash FX Hex BH Rev. 1...
  • Seite 34 Power Linking Voor het maximale aantal Wash FX Hex-producten die via power link kunnen worden gekoppeld bij elke spanning, ziet u de gebruikershandleiding of de sticker op het product. Fuse Replacement Ontkoppel het apparaat van de stroom.

  • Seite 35: Beschrijving Bedieningspaneel

    DMX-bediening staan in de gebruikershandleiding. IRC-6 Infrarood Remote Control De Wash FX Hex is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of downloadinstructies naar www.chauvetdj.com.
  • Seite 36 Groen zone 4 000  255 0–100% Blauw zone 4 000  255 0–100% Amber zone 4 000  255 0–100% Wit zone 4 000  255 0–100% UV zone 4 000  255 0–100% Wash FX Hex BH Rev. 1...
  • Seite 37 Groen zone 6 000  255 0–100% Blauw zone 6 000  255 0–100% Amber zone 6 000  255 0–100% Wit zone 6 000  255 0–100% UV zone 6 000  255 0–100% Wash FX Hex BH Rev. 1...
  • Seite 38 Dimmer voor auto- en geluidsprogramma's Kanaal Functie Waarde Percentage/instelling Rood 000  255 0–100% Groen 000  255 0–100% Blauw 000  255 0–100% Amber 000  255 0–100% 000  255 0–100% 000  255 0–100% Wash FX Hex BH Rev. 1...
  • Seite 39 Programma 14 216  230 Programma 15 231  255 Programma 16 000  250 Snelheid, langzaam tot snel Programmasnelheid 251  255 Geluidsactieve modus Dimmer 000  255 Dimmer voor auto- en geluidsprogramma's Wash FX Hex BH Rev. 1...
  • Seite 40 Visit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., U.K., Ireland, France, Germany, Benelux, or Mexico, contact the dealer of record. Wash FX Hex QRG Rev. 1 © Copyright 2020 Chauvet All rights reserved Printed in the P.R.C.
