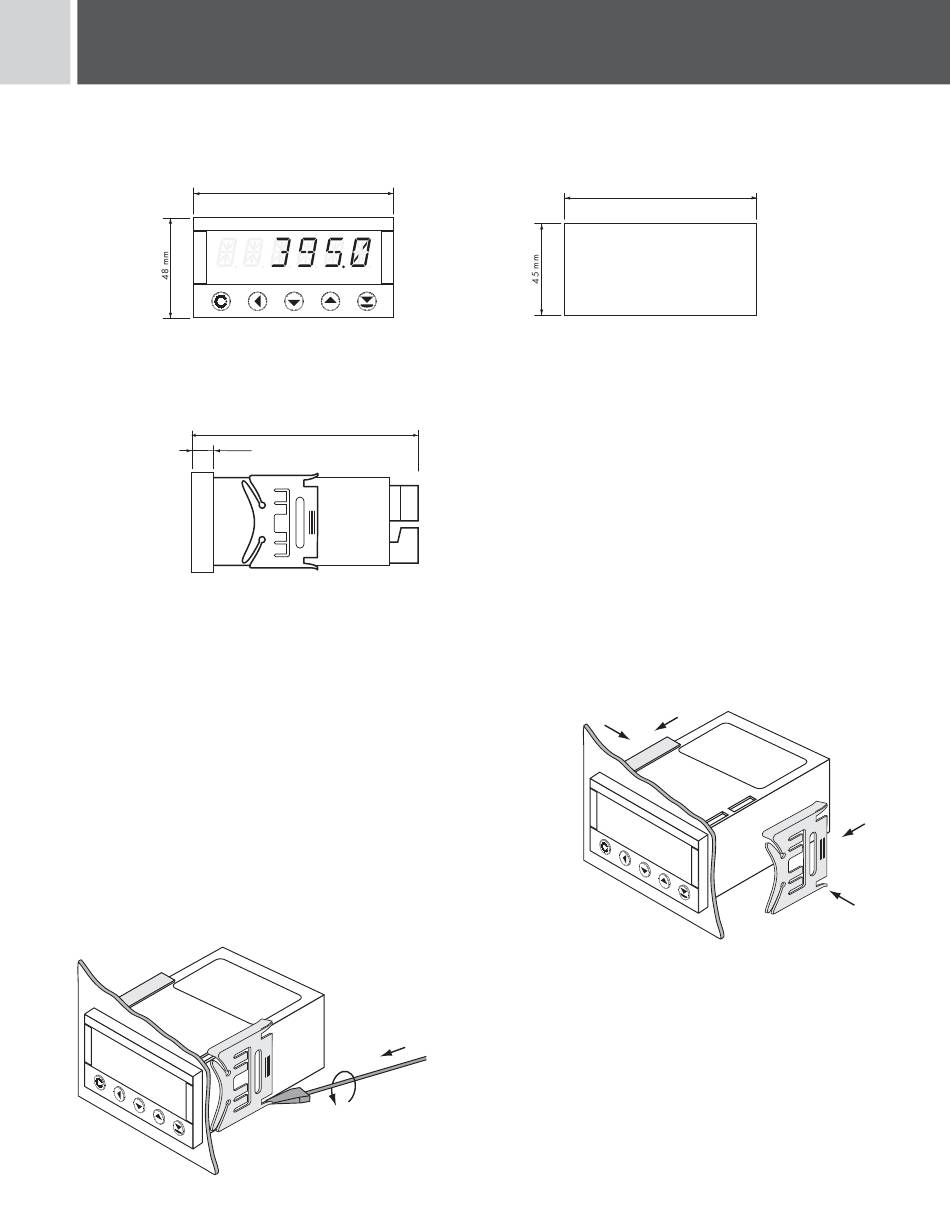

ABMESSUNGEN UND EINBAU DES GERÄTES
Frontansicht
Seitenansicht
Geräte Einbau
1. Setzen Sie das Gerät in den Panelausschnitt
2. setzen Sie die Klemmen seitlich am Gerät ein
3. Drücken Sie die Klemmen in Richtung des Panels
| BEDIENUNGSANLEITUNG MAP 4000
86
96 mm
1
2
T
119 mm
13,5 mm
2
Frontplattenausschnitt
Geräte Ausbau
1
1. Setzen Sie einen Schlitzschraubendreher am
Klemmenflügel an
2. Drehen Sie vorsichtig den Schraubendreher so, dass
sich die Klemme löst
3. Nehmen Sie das Gerät nach vorne aus dem
Panelausschnitt
90,5 mm
Blechdicke: 0,5...20 mm
2
1
2
1
