Daikin LMSEY1A09AVM01 Installationsanleitung Seite 8

4 Über die Einheit und Optionen

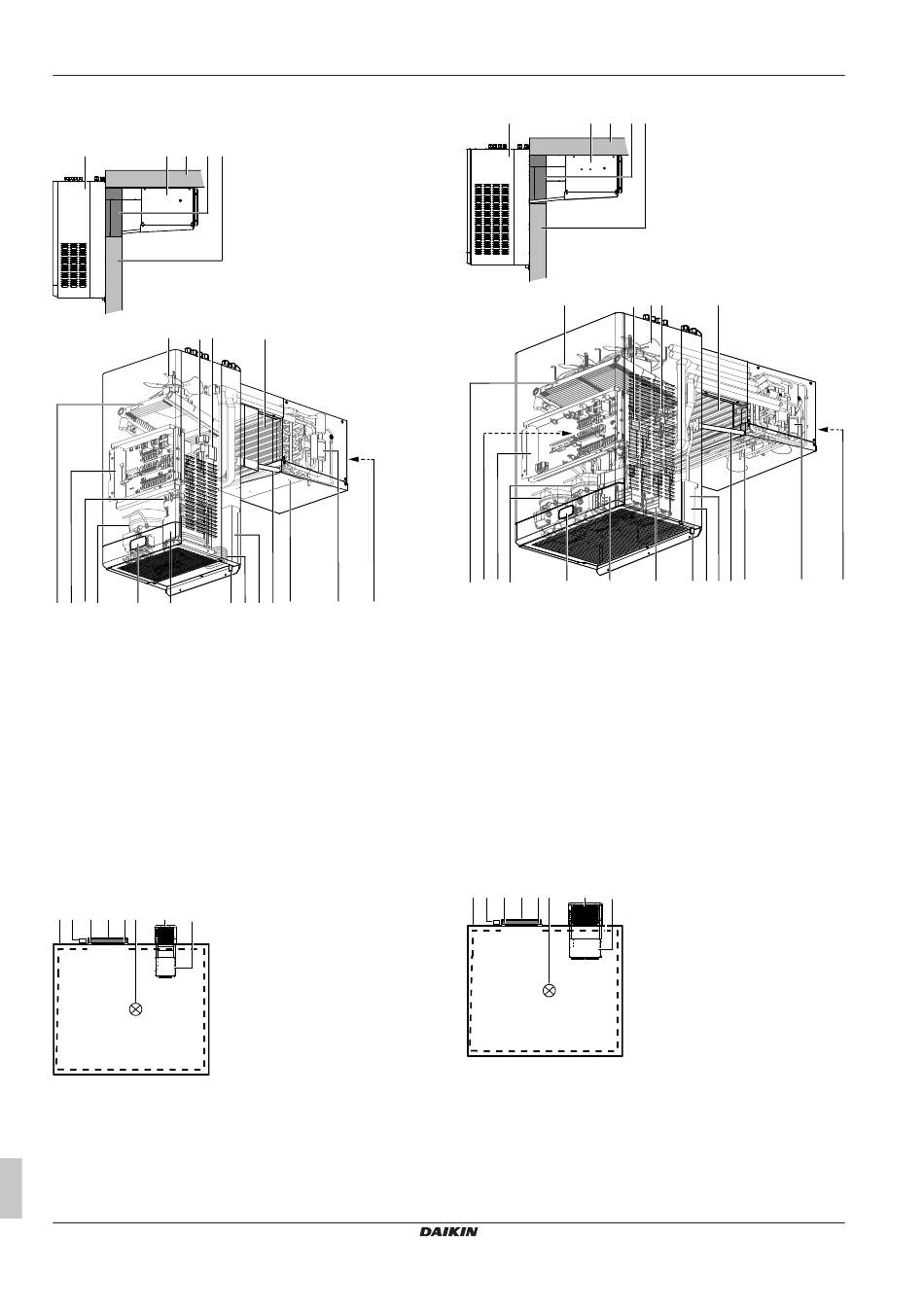

4.3 Systemanordnung
LMSEY1A09AVM01 + LMSEY1A13AVM01
a b c d e
f g h
v u t s r q p
a Verflüssiger der Einheit
b Verdampfer der Einheit
c Dach des Kühlraums
d Isolierung (Zubehör)
e Dach des Kühlraums
f Verflüssiger-Ventilator
g Hochdruck-Schalter
h Elektronisches Expansionsventil (mit Brandwand)
i Verdampfer
j Verdampfer-Ventilator
k Thermistor
l Abtau-Rohrschlange (für Ablaufwanne)
m Abflussrohr
n Wasser-Überlaufbehälter
o Kältemittelrohre (heiß)
p Abflussanschluss
q Inverter-Platine mit Brandwand
r Benutzerschnittstelle
s Verdichter
t Trockner
u Elektroschaltkasten (mit Brandwand)
v Verflüssiger
a b c d c e f g
a Kühlraum
b Tür-Mikroschalter (Zubehör)
c Türheizung (Zubehör)
d Tür des Kühlraums
e Kühlraum-Lampe (Zubehör)
f Verflüssiger der Einheit
g Verdampfer der Einheit
Installationsanleitung
8
i
o n m l k j
LMSEY2A19AYE01 + LMSEY2A25AYE01
a b c d
f g
v u t s r q
a Verflüssiger der Einheit
b Verdampfer der Einheit
c Dach des Kühlraums
d Isolierung (Zubehör)
e Dach des Kühlraums
f Verflüssiger-Ventilator
g Hochdruck-Schalter
h Elektronisches Expansionsventil (mit Brandwand)
i Verdampfer
j Verdampfer-Ventilator
k Thermistor
l Abtau-Rohrschlange (für Ablaufwanne)
m Abflussrohr
n Wasser-Überlaufbehälter
o Kältemittelrohre (heiß)
p Abflussanschluss
q Inverter-Platine mit Brandwand
r Benutzerschnittstelle
s Verdichter
t Elektroschaltkasten (mit Brandwand)
u Trockner
v Verflüssiger
a b c d c e f g
a Kühlraum
b Tür-Mikroschalter (Zubehör)
c Türheizung (Zubehör)
d Tür des Kühlraums
e Kühlraum-Lampe (Zubehör)
f Verflüssiger der Einheit
g Verdampfer der Einheit
e
f h i
q p o n m l k
LMSEY1A09/13 + LMSEY2A19/25
Daikin LMS
4P728170-1B – 2023.07
j
