5 Installation
KG
5.4.4

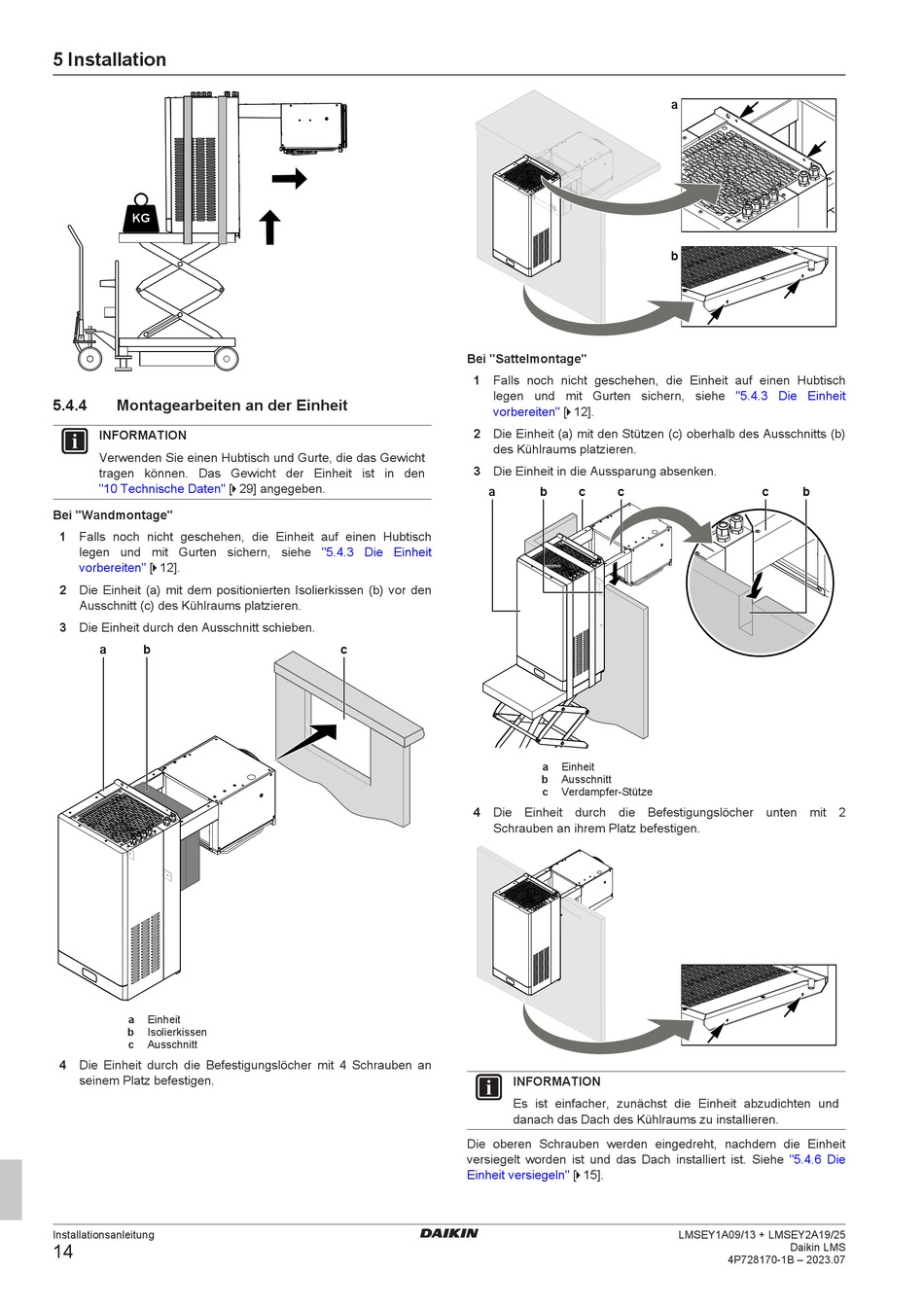

Montagearbeiten an der Einheit

INFORMATION
Verwenden Sie einen Hubtisch und Gurte, die das Gewicht
tragen können. Das Gewicht der Einheit ist in den
Daten" [ 4 29] angegeben.
"10 Technische
Bei "Wandmontage"
1 Falls noch nicht geschehen, die Einheit auf einen Hubtisch
legen und mit Gurten sichern, siehe
vorbereiten" [ 4 12].
2 Die Einheit (a) mit dem positionierten Isolierkissen (b) vor den
Ausschnitt (c) des Kühlraums platzieren.
3 Die Einheit durch den Ausschnitt schieben.
a b
a Einheit
b Isolierkissen
c Ausschnitt
4 Die Einheit durch die Befestigungslöcher mit 4 Schrauben an
seinem Platz befestigen.
Installationsanleitung
14
Bei "Sattelmontage"
1 Falls noch nicht geschehen, die Einheit auf einen Hubtisch
legen und mit Gurten sichern, siehe
vorbereiten" [ 4 12].
2 Die Einheit (a) mit den Stützen (c) oberhalb des Ausschnitts (b)
des Kühlraums platzieren.
3 Die Einheit in die Aussparung absenken.
a
"5.4.3 Die Einheit
c
4 Die Einheit durch die Befestigungslöcher unten mit 2
Schrauben an ihrem Platz befestigen.
Die oberen Schrauben werden eingedreht, nachdem die Einheit
versiegelt worden ist und das Dach installiert ist. Siehe
Einheit
a
b
b c c
a Einheit
b Ausschnitt
c Verdampfer-Stütze
INFORMATION
Es ist einfacher, zunächst die Einheit abzudichten und
danach das Dach des Kühlraums zu installieren.
versiegeln" [ 4 15].
LMSEY1A09/13 + LMSEY2A19/25
"5.4.3 Die Einheit
c b
"5.4.6 Die
Daikin LMS
4P728170-1B – 2023.07
