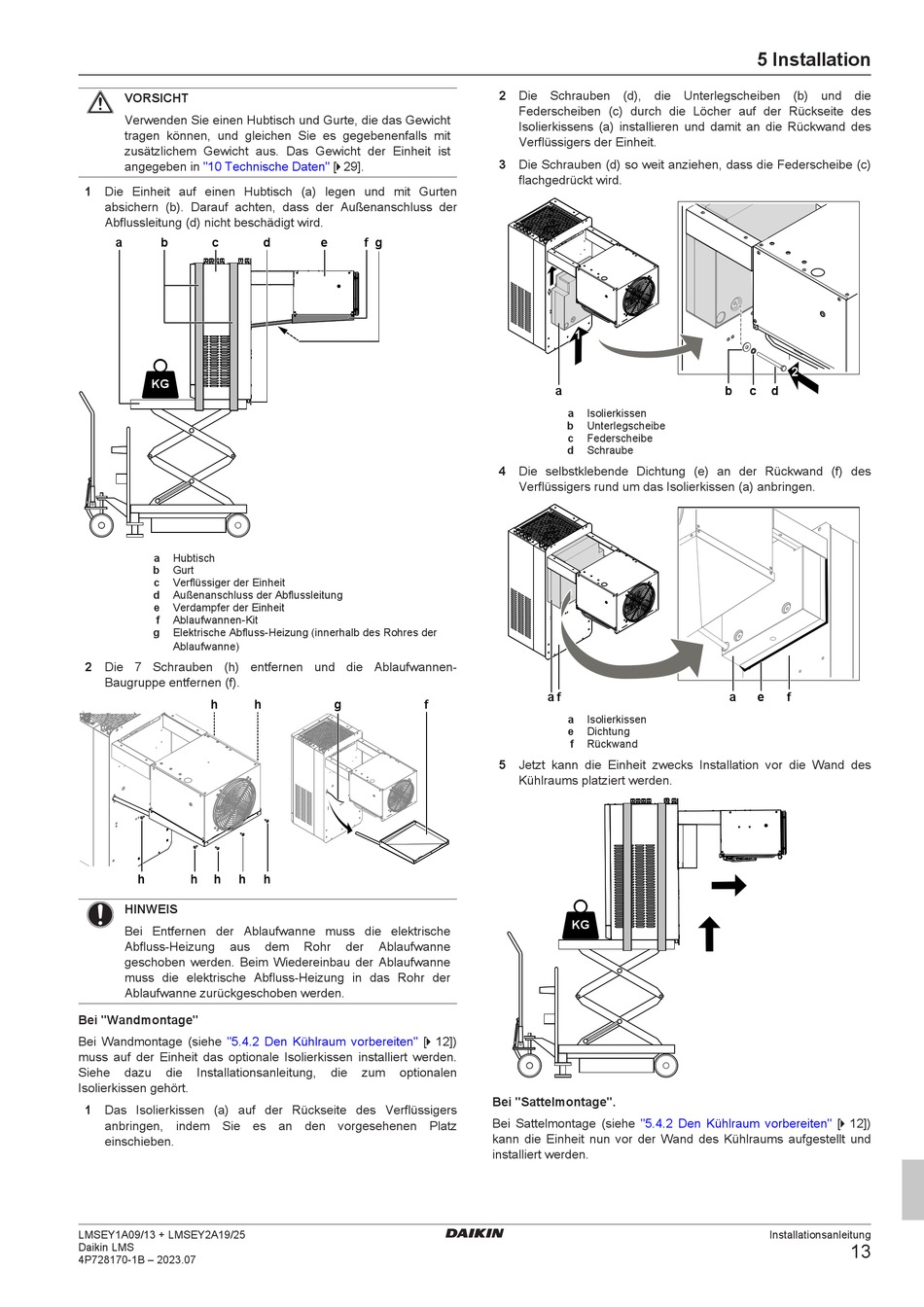

Daikin LMSEY1A09AVM01 Installationsanleitung Seite 13

VORSICHT
Verwenden Sie einen Hubtisch und Gurte, die das Gewicht
tragen können, und gleichen Sie es gegebenenfalls mit
zusätzlichem Gewicht aus. Das Gewicht der Einheit ist
angegeben in "10 Technische
1 Die Einheit auf einen Hubtisch (a) legen und mit Gurten
absichern (b). Darauf achten, dass der Außenanschluss der
Abflussleitung (d) nicht beschädigt wird.
a b c
KG
a Hubtisch
b Gurt
c Verflüssiger der Einheit
d Außenanschluss der Abflussleitung
e Verdampfer der Einheit
f Ablaufwannen-Kit
g Elektrische Abfluss-Heizung (innerhalb des Rohres der
Ablaufwanne)
2 Die 7 Schrauben (h) entfernen und die Ablaufwannen-
Baugruppe entfernen (f).
h
h h h h
HINWEIS
Bei Entfernen der Ablaufwanne muss die elektrische
Abfluss-Heizung aus
geschoben werden. Beim Wiedereinbau der Ablaufwanne
muss die elektrische Abfluss-Heizung in das Rohr der
Ablaufwanne zurückgeschoben werden.
Bei "Wandmontage"
Bei Wandmontage (siehe "5.4.2 Den Kühlraum
muss auf der Einheit das optionale Isolierkissen installiert werden.
Siehe dazu die Installationsanleitung,
Isolierkissen gehört.
1 Das Isolierkissen (a) auf der Rückseite des Verflüssigers
anbringen, indem Sie es an den vorgesehenen Platz
einschieben.
LMSEY1A09/13 + LMSEY2A19/25
Daikin LMS
4P728170-1B – 2023.07
Daten" [ 4 29].
d e f g
h g f
h
dem Rohr der Ablaufwanne
vorbereiten" [ 4 12])
die zum optionalen
2 Die Schrauben (d), die Unterlegscheiben (b) und die
Federscheiben (c) durch die Löcher auf der Rückseite des
Isolierkissens (a) installieren und damit an die Rückwand des
Verflüssigers der Einheit.
3 Die Schrauben (d) so weit anziehen, dass die Federscheibe (c)
flachgedrückt wird.
1
a
a Isolierkissen
b Unterlegscheibe
c Federscheibe
d Schraube
4 Die selbstklebende Dichtung (e) an der Rückwand (f) des
Verflüssigers rund um das Isolierkissen (a) anbringen.
a f
a Isolierkissen
e Dichtung
f Rückwand
5 Jetzt kann die Einheit zwecks Installation vor die Wand des
Kühlraums platziert werden.
KG
Bei "Sattelmontage".
Bei Sattelmontage (siehe "5.4.2 Den Kühlraum
kann die Einheit nun vor der Wand des Kühlraums aufgestellt und
installiert werden.
5 Installation
2
b c d
a e f
vorbereiten" [ 4 12])
Installationsanleitung
13
