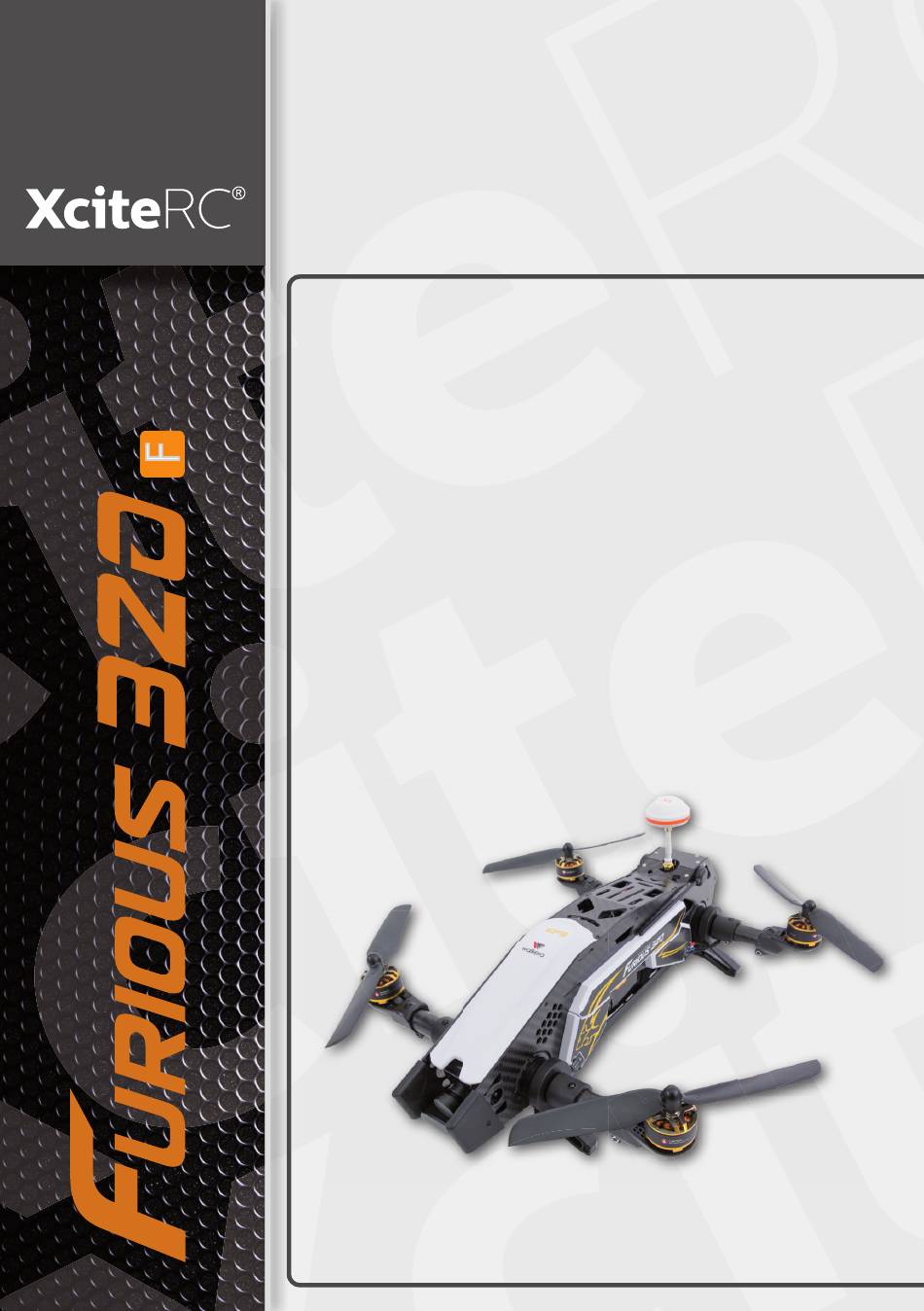

- Seite 1 Bedienungsanleitung Manual Mode d‘emploi #15003860, 15003870 Walkera Furious 320 F3 RTF...
-
Seite 2: Inhaltsverzeichnis
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com © Copyright 2016 by XciteRC-Modellbau GmbH & Co. KG Furious 320... -
Seite 3: Einführung
Einführung Vielen Dank für den Kauf des Walkera Furious 320. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. -
Seite 4: Sicherheitshinweise
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis- tung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. -
Seite 5: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 6: Modellbeschreibung, Technische Daten
Modellbeschreibung · Technische Daten Modellbeschreibung Video Kamera Maincontroller Furious 320 Front-LED’s (weiß) OSD Furious 320 Landebeine LED-Richtungsanzeiger Antriebsmotor rechtslaufend LED links Antriebsmotor linkslaufend LED rechts Empfängerantennen Propeller rechtslaufend Propeller linkslaufend Flugakku 14.8 V 2600 mAh 25C LiPo Drehzahlregler rechtslaufender Motor Mushroom Antenne 5.8 GHz Drehzahlregler linkslaufender Motor TX 5820 FPV-Sender... -
Seite 7: Flugakku Aufladen
Akku laden · Fertigstellen Flugakku aufladen Stecken Sie das Netzkabel in das Ladegerät und anschließend den Netztstecker in eine geeignete Netz-Steckdose (110 - 240 V 50/60 Hz AC). Die LED des Ladegerätes blinkt grün. Verbinden Sie nun das Balancerkabel des Flugakkus mit dem Ladegerät. -
Seite 8: Akku Einlegen
schlüssel zum Festhalten Fertigstellen der Motoren verwenden - linkslaufender rechtslaufender dadurch lassen sich die Rotor Rotor Rotoren leichter montieren. Akku einlegen Öffnen Sie die Akkuklappe und legen den Akku wie in der Abb. gezeigt in das Modell. Beachten Sie den Schwerpunkt (siehe unten) und ziehen den Akku-Strip fest. Abschließend Klappe schließen. Vorne Schwer- punkt-... -
Seite 9: Senderbeschreibung
Senderbeschreibung Senderbeschreibung Linker SH Flugmodus “normal” Flugmodus “intermediate” Flugmodus 3D “rollen” Mode 2 Rechter SH Pitch (Gashebel Trimmung links Gastrimmung links) Trimmung rechts Pitch-Trimmung Linker SH Pitch MIX Schalter “0” MIX Schalter “1” MIX Schalter “2” Mode 1 Rechter SH (Gashebel Pitch-Trimmung Trimmung links... -
Seite 10: Starten Und Fliegen
Kalibrierung Starten und Fliegen Bringen Sie alle Schalter des Senders in die Position 0, alle Trimmungen und Drehgeber in Mittelstellung, sowie den Gashebel in die unterste Position. Schalten Sie nun den Sender ein. Stellen Sie das Modell auf einen ebenen Untergrund und stecken den Akku am Heck ein. Die linke rote LED leuchtet. -
Seite 11: Steuerfunktionen
GPS-Statusanzeige · Starten und Fliegen Steuerfunktionen Modell ( vorne) Mode 1 (Gas rechts) Mode 2 (Gas links) steigen / sinken PITCH vorwärts / rückwärts Beim Rückwärtsflug leuchten beide Heck- LEDs. ROLLEN links / rechts Rollen nach links: die linke Heck-LED leuchtet Rollen nach rechts: die rechte Heck-LED... - Seite 12 Steuerfunktionen Rollen vorwärts Mode 1 (Gas rechts) MIX-Schalter in Position "1” oder Position "2” Mode 2 (Gas links) Rollen rückwärts ACHTUNG: (1) Fliegen Sie im Roll-Modus nur in einer ausreichend großen Fläche mit weichem Untergrund. (2) Der Roll-Modus benötigt Flugerfahrung. (3) Während der Rolle sinkt das Modell ein wenig, deshalb muss die Gasstellung permanent angepasst werden.
-
Seite 13: Fpv-Flug
FPV-Flug · Landen First-Persion-View Flug WARNUNG: (1) Dream Baron benötigt Flugerfahrung. (2) Während des Fluges muss die Sichtweite vor dem Modell mindestens 50 m betragen. Fliegen Sie mit FPV*, beachten Sie, dass die Reichweite der Videoverbindung maximal 300 m beträgt (die tatsächliche Reichweite kann durch Umgebungs- oder Witterungseinflüsse auch geringer sein - Crash- oder Absturzgefahr! (3) Achten Sie besonders auf Menschen, Tiere oder andere Hindernisse - Verletzungs- und Crashgefahr! WARNUNG: Beginnen die roten LED’s des Modells zu blinken, ist die Akkuspannung zu gering. -
Seite 14: Senderprogrammierung Devo 10
Senderprogrammierung DEVO 10 Senderprogrammierung DEVO 10 Boot Screen (Hauptmenü) Mode 1 (Gastrimmung) Mode 2 (Höhenruder Trim) Mode 1 (Höhenruder Trim) Übertragungsqualität Mode 2 (Gastrim) Senderakku FURI320G Modellname 0 0 : 0 0 Timer Modelltyp 0 . 0 % Gasweg in % Rudertrimmung Querrudertrimmung Modelltyp... -
Seite 15: Tx5820(Ce) Video-Sender Kanaleinstellung
Senderprogrammierung DEVO 10 Flächentyp Mit UP oder DN zum Menüpunkt Model Name “Wing Type” wechseln, Drücken Wing Type Sie R oder L und wählen “NORM”. UP/DN Model Menu Wing Type Normal Drücken Sie ENT um zu V-Tail speichern und EXT um zum Inhibit Modell Menü... -
Seite 16: Vorderseite
RC-Platine RC-Platine Vorderseite walkera Runner-320 AILE THRO ELEV RUDD Nicht GEAR verwendet AUX1 AUX2 Anschluss Servokabel AUX3 Rückseite 1. Anschluss hintere LEDs 8. Brushless-Regler (linksdrehend) Anschlussport 2. Videosender TX5820 (CE) 9. Brushless-Regler (rechtsdrehend) Anschlussport 3. Summer: Alarmiert, wenn das Sendersignal 10. -
Seite 17: Anschluss Der Flachbandkabel A) Flight-Controller Anschluss Der Flachbandkabel
Anschluss · Update Anschluss der Flachbandkabel Anschluss der Flachbandkabel a) Flight-Controller Main-Controller: die metallischen RC-Platine: die metallischen Kontakte des Kabels zeigen nach Kontakte des Kabels zeigen nach oben unten Anschlussbelegung 1. UART Port: nicht benutzt 2. GPS Port: nicht benutzt 3. -
Seite 18: Osd-Update
OSD-Update · Kamerabedienung OSD-Update Das Online-Update auf der Walkera Webseite herunterladen und die Kabel wie folgt anschließen: Für das Update verwenden Sie den UP02-Adapter www.walkera.com UP02 UP02 Adapter 1. Udpateanschluss: wird für das Update verwendet 2. DIP-Schalter: Schalter “1” auf "ON" um das OSD zu starten Motor - Drehzahlregler Vorne Brushlessmotor... -
Seite 19: Kamerabedienung
Umschalter Video / Foto Kamerabedienung 5. Micro SD Karte Vorderseite Rückseite Beachte: (1) Legen Sie die micro SD Kartein die Kamera ein bevor Sie sie einschalten, und entnehmen sie bevor Sie sie das Modell ausschalten. (Wir empfehlen eine High-Speed oder Class 10 SD-Karte zu verwenden) (2) Legen Sie die micro SD Karte in die Kamera ein und schalten Sie ein. -
Seite 20: Reparaturen, Ersatzteile
Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern. Für den XciteRC Furious 320 sind einige Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, können Sie es mit Hilfe der Explosionszeichnungen identifizieren und neu erwerben. -
Seite 21: Hinweise Zum Umweltschutz
Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. -
Seite 22: Declaration Of Conformity
Konformität DECLARATION OF CONFORMITY DECLARATION OF CONFORMITY Declaration of conformity in accordance with the Directive 2004/108/EC and Declaration of conformity in accordance with the Directive 2014/30/EC (EMC) 2014/30/EC (EMC) Declaration of conformity in accordance with the Directive Declaration of conformity in accordance with the Directive 1999/5/EC 1999/5/EC ( R&TTE) ( R&TTE) Declare under our responsibility that product... - Seite 23 Konformität Furious 320...
- Seite 24 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com...
