Markieren Sie die Positionen der Befestigungsschrauben
anhand der Löcher an den beiden Kanten des Gehäuses
(Abstand 133 mm).
Modul mithilfe der mitgelieferten Schrauben und Dübel
mit den Kabeltüllen unten an der Wand befestigen.
Verkabelung des HKP Funk-Draht Interface
Netzanschluss, mit das HKP Funk-Draht Interface verbunden ist, vor der Montage unbedingt
trennen.
Beim Anschluss des HKP Funk-Draht Interface darauf achten, dass nur flexible, mehrsträngige
Leiter in einem zylindrischem Netzkabel mit mindestens Ø 5 mm verwendet werden.
Die nötigen Kabeltüllen entnehmen. Erste Ebene mit Cutter durchtrennen. Kabel in die Kabeltüllen einführen.

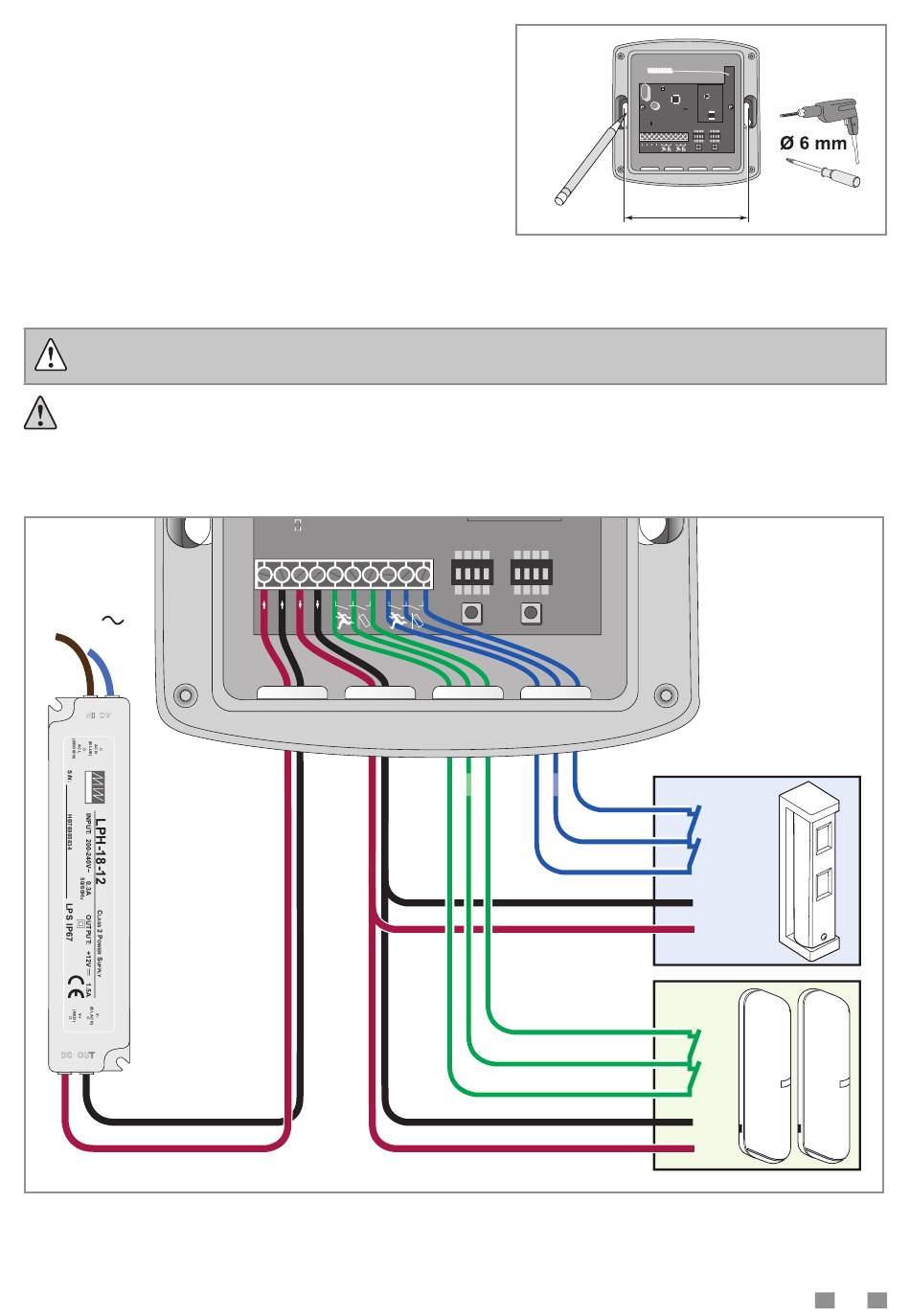

Verkabelungsbeispiel:
230 V
DC OUT
+
−
Eines der beiden kabelgebundenen Produkte oder beide unter genauer Einhaltung der Verkabelungspläne
an das HKP Funk-Draht Interface anschließen. (Drehmoment: 2 N·m).
