Control Box 3S io
INSTALLATIoN

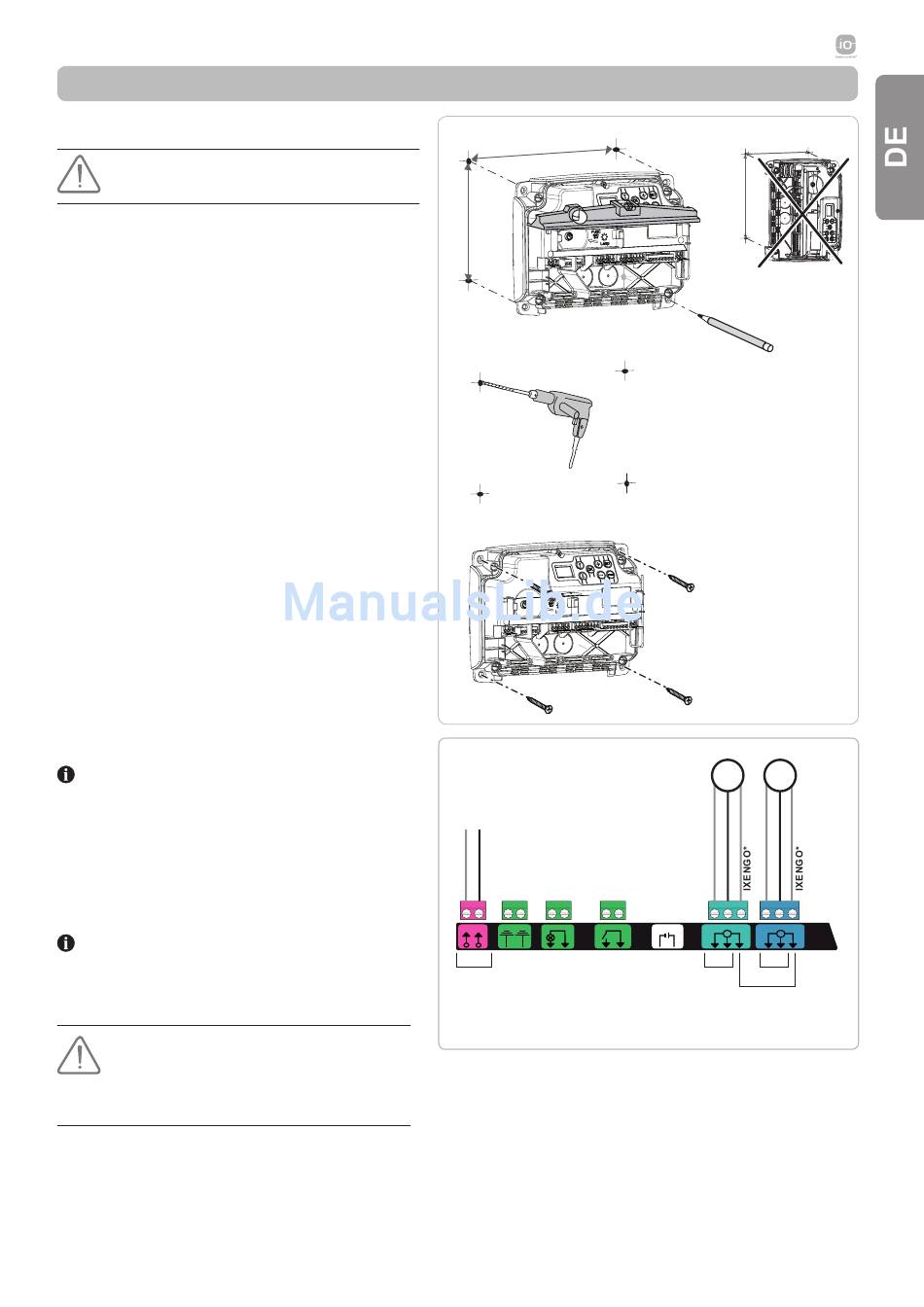

befestigung des Steuergeräts
Das Steuergerät muss horizontal installiert werden.
Ändern Sie keinesfalls die Position der Antenne.
- Die maximal zulässige kabellänge zwischen Steuergerät und
Antrieben beträgt 20 m.
- Installieren Sie das Steuergerät mindestens 40 cm über dem
boden.
- Verwenden Sie Schrauben, die sich für den Montageuntergrund
eignen.
[1]. Verwenden Sie die Rückwand des Steuergeräts, um die
Befestigungspunkte auf der Montagefläche zu markieren.
Achtung: Prüfen Sie, ob das Steuergerät horizontal montiert ist.
[2]. Stellen Sie die Bohrungen im Untergrund her.
[3]. Befestigen Sie das Steuergerät.
Prüfen Sie, bevor Sie das Steuergerät schließen, ob die Dichtung
richtig sitzt.

Verkabelung der Antriebe

M1 ist der Antrieb, der an dem Torflügel installiert wird, der
als erster öffnet und als letzter schließt.
[1]. Schließen Sie den Antrieb des Torflügels, der als erster öffnet und
als letzter schließt am Anschluss M1 (Klemmen 11 und 12) an.
[2]. Schließen Sie den zweiten Antrieb am Anschluss M2 (Klemmen
14 und 15) an.
Hinweis: Schließen Sie bei den Antrieben Ixengo die Endlage von
M1 (weißes Kabel) an der Klemme 13 und die Endlage
von M2 (weißes Kabel) an Klemme 16 an.
Die Verkabelung des Antriebs und die öffnungsrichtung
der Torflügel wird zu Beginn der Inbetriebnahme des
Antriebs auf Seite 6 überprüft.

Anschluss an die Netzstromversorgung

- Verwenden Sie unbedingt die mitgelieferten
Zugentlastungsklemmen
V-Stromversorgungskabel.
- Die Sicherung
V-Umfeldbeleuchtung.
Schließen Sie die Klemmen 1 und 2 des Steuergeräts an die 230
V-Netzstromversorgung an.
Hinweis: - Für den Fall des Abreißens muss der Erdungsleiter
immer länger als die Phase und der Nullleiter sein.
- Wenn eine Umfeldbeleuchtung der Klasse 1 vorgesehen
ist, müssen Sie das Steuergerät an die Erdung
anschließen (Klemme 3 oder 4).
Copyright © 2011 Somfy SAS. All rights reserved
für das 230
schützt nur die 230
[1]
[2]
[3]
230 V
50 Hz
230Vac Lamp Aux
L N
1 2 3 4 5 6 7 8
1.5 mm²
M1 M2
Batt. M1 M2
- +
M M
- -
+ +
FC FC
9 1 0 1 1 1 2 1 3 1 4 1 5 1 6
1.5 mm² 1.5 mm²
0.75 mm²
* für den Anschluss der Endlagen bei Ixengo Antrieben.
