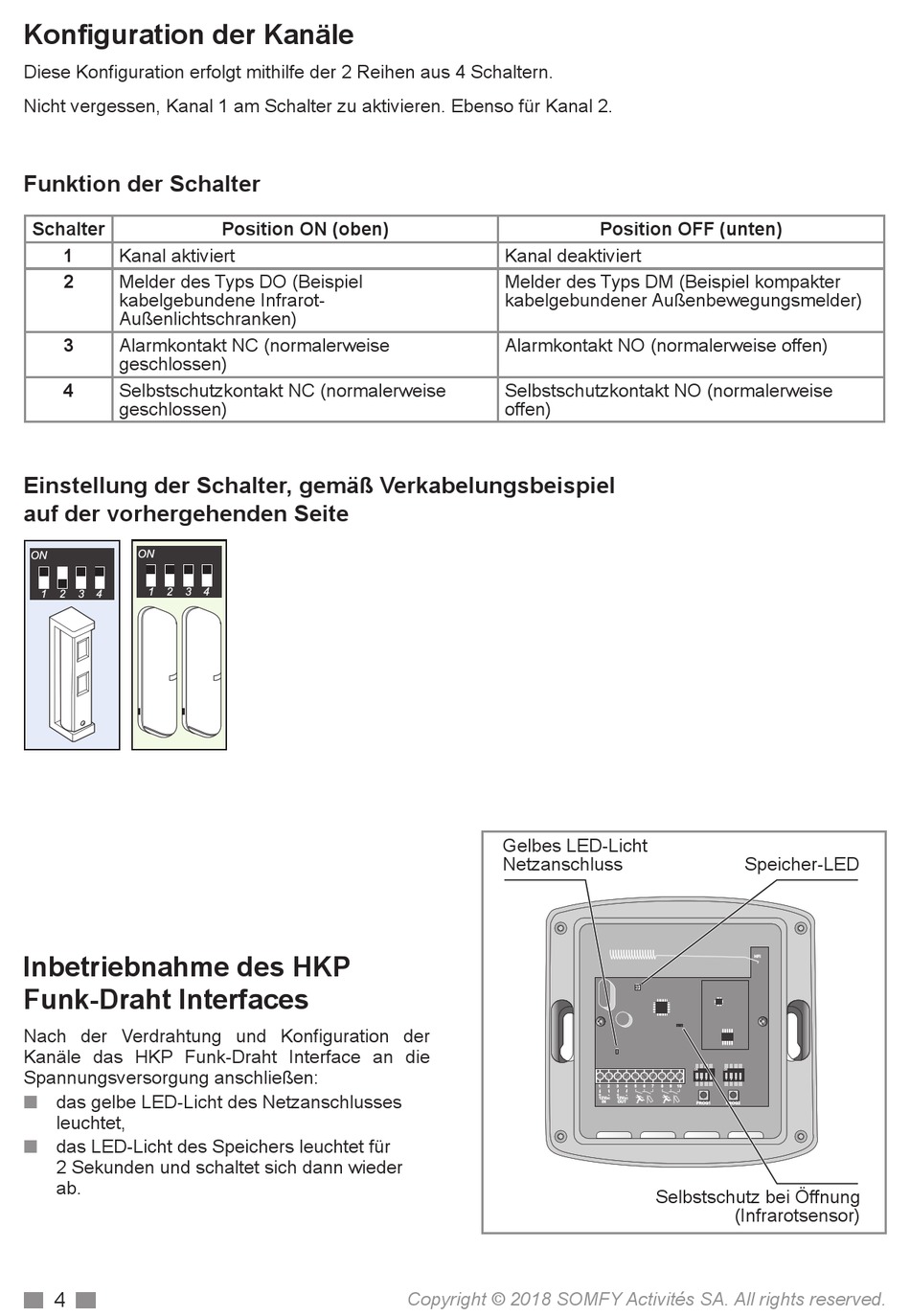

Konfiguration der Kanäle
Diese Konfiguration erfolgt mithilfe der 2 Reihen aus 4 Schaltern.
Nicht vergessen, Kanal 1 am Schalter zu aktivieren. Ebenso für Kanal 2.
Funktion der Schalter
Schalter
1
Kanal aktiviert
2
Melder des Typs DO (Beispiel
kabelgebundene Infrarot-
Außenlichtschranken)
3
Alarmkontakt NC (normalerweise
geschlossen)
4
Selbstschutzkontakt NC (normalerweise
geschlossen)
Einstellung der Schalter, gemäß Verkabelungsbeispiel
auf der vorhergehenden Seite
ON
ON
1
2
3
1
2
3
4
Inbetriebnahme des HKP
Funk-Draht Interfaces
Nach der Verdrahtung und Konfiguration der
Kanäle das HKP Funk-Draht Interface an die
Spannungsversorgung anschließen:
das gelbe LED-Licht des Netzanschlusses
■ ■
leuchtet,
das LED-Licht des Speichers leuchtet für
■ ■
2 Sekunden und schaltet sich dann wieder
ab.
4
Position ON (oben)
4
Kanal deaktiviert
Melder des Typs DM (Beispiel kompakter
kabelgebundener Außenbewegungsmelder)
Alarmkontakt NO (normalerweise offen)
Selbstschutzkontakt NO (normalerweise
offen)
Gelbes LED-Licht
Netzanschluss
Copyright © 2018 SOMFY Activités SA. All rights reserved.
Position OFF (unten)
Speicher-LED
HFI
ON
ON
1
2
3
4
1
2
3
4
1
2
3
4
5
6
7
8
9
10
+
-
+
-
12V
12V
DC
DC
IN
OUT
PROG1
PROG2
Selbstschutz bei Öffnung
(Infrarotsensor)
