PROTEXIAL IO
Funk- G efahrenwar nanlage
Installationsanleitung der 3-in-1-Zentrale

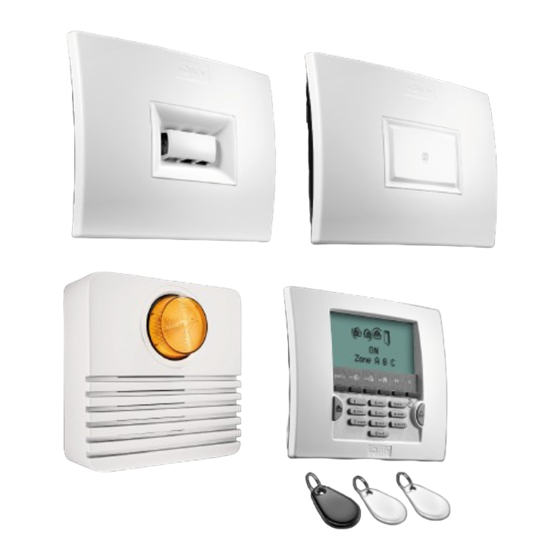

Zentrale mit integrierter IP-Schnittstelle, GSM-Modul und Sirene

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SOMFY PROTEXIAL IO

Inhaltszusammenfassung für SOMFY PROTEXIAL IO

  • Seite 1 PROTEXIAL IO Funk- G efahrenwar nanlage Installationsanleitung der 3-in-1-Zentrale Zentrale mit integrierter IP-Schnittstelle, GSM-Modul und Sirene...

  • Seite 2: Willkommen

    Produkte erfüllen Ihre Erwartungen in Bezug auf Sicherheit, Komfort und Zeitgewinn im täglichen Leben. Die Qualität der Somfy-Produkte wird permanent weiter entwickelt, und es ist die Zuverlässigkeit der Produkte, die das Ansehen von Somfy begründet. Somfy ist weltweit ein Synonym für Innovation und technisches Know-how.

  • Seite 3: Inhaltsverzeichnis

    Vor Ort eine Verbindung mit der Alarmanlage herstellen ..............55 2.7.4. Aus der Ferne eine Verbindung mit der Alarmanlage herstellen ............55 2.7.5. Kostenloses Smartphone-App Somfy-Alarmsystem einstellen und verwenden ........56 2.8. Alarmanlage mit dem LCD-Bedienteil einstellen .................. 58 2.9.

  • Seite 4: Produktbeschreibung

    Die Zentrale, die Innen- und Außensirene und die Bedienteile sind so gegen ein Entfernen von der Wand oder ein Öffnen der Abdeckung geschützt. Die Melder sind gegen unzulässiges Öffnen des Gehäuses geschützt. Für eine problemlose Montage der Anlage sind die Selbstschutzvorrichtungen erst nach der ersten Systemaktivierung aktiv. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 5: Aktivieren

    Das LCD-Bedienteil, die Multifunktions-Fernbedienung RTS und die Fernbedienung Keytis io Alarm ermöglichen die Steuerung von Somfy-Funk-Antriebe und -Empfänger für Hoftor, Garagentor, Beleuchtung, Rollläden, Jalousien oder Markise. Sie können Alarmanlage, Rollläden und Beleuchtung auch aus der Ferne per Telefon, SMS, Computer oder Smartphone bedienen.

  • Seite 6: Vorfall Im Haus Detektieren

    Rollläden bei der Detektion eines Einbruchversuchs oder das Auffahren bei der Detektion von Rauch automatisiert werden. Bei drahtgebundene Antriebe für Rollläden ist dieses auch mithilfe von Somfy Funkempfänger möglich. Für eine stärkere Abschreckung ist es auch möglich, bei der Detektion eines Einbruchs mithilfe eines Somfy- Funklichtschalters eine Beleuchtung anzusteuern.

  • Seite 7: Zubehör

    Im Fall von Glastüren oder Alarmanlage bei der melder Fensterfronten. Detektion von Rauch, eingebundene motorisierte Akustischer Rollläden werden geöffnet. Glasbruchmelder Zur Meldung von Zur Meldung von Stromausfall- Wasserschäden Wassermelder Stromausfällen. melder (Beispiel: auslaufende Waschmaschine). Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 8: Produktbeschreibung - Empfehlungen Zur Installation

    Zentrale befestigen. Ändern Sie bei Übertragungsproblemen den Standort der Zentrale. Optimale Funktionsweise der Selbstschutzvorrichtungen sicherstellen Wählen Sie für jedes Produkt (Zentrale, Sirene, LCD-Bedienteil oder Außenbewegungsmelder) eine unverputzte Wand mit einem guten Oberflächenzustand, damit die Selbstschutzvorrichtungen nicht beeinträchtigt werden (Sabotageschutz). Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 9: Grundlegende Installationsschritte

    ► Komponenten in die Zentrale speichern ► Komponenten befestigen ► Zentrale anschließen ► Alarmanlage einstellen: – entweder über einen Computer – oder mit dem LCD-Bedienteil ► Konto für den Fernzugriff auf die Alarmanlage einrichten Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 10: Sicherung Von Einzelnen Zonen Der Wohnung

    Eine Zone besteht aus verschiedenen Einbruchmeldern, die an bestimmten Stellen der Wohnung montiert werden. Die Somfy Alarmanlage gestattet die Definition von drei verschiedenen Zonen. So wird ermöglicht, den Alarm für eine einzige Zone, für zwei Zonen oder für alle drei Zonen (= Gesamtinbetriebnahme) zu aktivieren.

  • Seite 11: Einbruchmeldern Eine Zone Zuweisen

    Tragen Sie die Wahl der Zonen auf dem Merkblatt in der Gebrauchsanleitung ein.. Age der ChAlter Die Schalter der Wassermelder und der Stromausfallmelder dürfen nicht verändert werden. Die Zuordnung der überwachten Zonen ist ➜ ■ abgeschlossen. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 12: Batterien Einsetzen

    Die Abdeckungen nicht sofort schließen. Wenn die Wandmontage der Produkte nicht sofort erfolgt, nehmen Sie jeweils eine Batterie aus den offenen Produkten heraus, um die Ladung zu schonen. Das Einsetzen der Batterien ist abgeschlossen. ➜ ■ Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 13: Komponenten In Die Zentrale Speichern

    – Drücken Sie die Taste OFF. – Drücken Sie die Taste. – ...Piepton der Zentrale. – ...Piepton der Zentrale. – ...Piepton der Zentrale. Die Speicherung der Komponenten in die Zentrale ist abgeschlossen. ➜ ■ Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 14: Komponenten Befestigen (Außer Zentrale)

    Drücken Sie die Taste auf dem Piepton Melder: 2 Minuten lang leuchtet die Kontrolllampe des Melders bei jedem Öffnen/Schließen der Ø 4 mm Tür auf. Es erfolgt hierbei keine Meldung zur Zentrale! Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 15 Komponenten befestigen (außer Zentrale) — Vorsichtsmaßnahmen für die Bewegungsmelder im Innenbereich Die Somfy-Bewegungsmelder erkennen jede Bewegung und Temperaturänderung eines sich bewegenden Körpers (Mensch oder Tier) oder einer Wärmequelle (Ofen, Heizkörper, Kamin, Staubsaugerroboter). Die Bewegungsmelder sind wärmeempfindlich. Bei einem Bewegungsmelder sollten Sie folgendes beachten: ihn niemals direkt auf ein Fenster, einen Spiegel, einen Busch, auf Vorhänge oder Markisen richten,...

  • Seite 16: Bewegungsmelder Mit Toleranz Für Großen Hund

    Beutel mit Mini. befestigen. Achten Sie darauf, dass der den Schrauben nicht 80 cm Melder 80 cm über einem Möbelstück Lassen Sie den Melder offen. angebracht wird, auf das eine Katze springen kann. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 17: Bewegungsmelder Mit Toleranz Für Kleine Tiere (Weiteres)

    Aussparung, setzen Sie die Schraube ein. Schließen Sie den Melder. Schrauben Sie die Schraube an der Unterseite des Melders ein. Achten Sie beim Öffnen des Melders zum Auswechseln der Batterie darauf, die nicht zu verlieren. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 18: Installation - Komponenten Befestigen (Außer Zentrale)

    Glastyp. Montieren Sie den akustischen Glasbruchmelder nicht an der Wand mit den zu schützenden Fensterscheiben. Befestigen Sie den Melder etwa Schließen Sie die Abdeckung. 2 m über dem Boden an der Wand. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 19: Öffnungsmelder Für Garagentor

    Ø 6 mm AgnetsChAlter Schließen Testen Sie das 2 Min. lang leuchtet Sie die Funkmodul: die Kontrolllampe Abdeckung. bei jedem Öffnen/ Drücken Sie die Schließen des Taste auf dem Garagentors auf. Piepton Melder: Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 20: Stromausfallmelder

    Gießen Sie Wasser zwischen die beiden Elektroden des Sensors. Die Innensirene ertönt abgeschwächt 2 Minuten lang. Um den Alarm abzuschalten, drücken Sie die Taste OFF der Fernbedienung. Entfernen Sie nach dem Test das Wasser und trocknen Sie die Elektroden. Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 21 51 mm Sie die beiden Ö ffnung des AbotAge seitlichen sChutZhebels Schrauben DOWN ein. Drücken Sie den Sabotage- schutzhebel fest gegen die Wand. Achtung: Durchbohren Sie keine in der Wand verlaufenden elektrischen Drähte. Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 22 Ändern Sie die Einstellungen der anderen Schalter nicht. Wir empfehlen Ihnen, die Pieptöne auf mindestens einer Komponente aktiviert zu lassen, um einen besseren Überblick über die Funktionsweise des Systems zu haben. Schließen Sie die Abdeckung. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 23: Außensirene Mit Blitzlicht

    Ändern Sie die Einstellungen der anderen Schalter nicht. Wir empfehlen Ihnen, die Pieptöne auf mindestens einer Komponente aktiviert zu lassen, um einen besseren Überblick über die Funktionsweise des Systems zu haben. Schließen Sie die Abdeckung. Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 24 Siehe die mit dem Produkt gelieferte Anleitung. RTS-Multifunktions-Fernbedienung Siehe die mit dem Produkt gelieferte Anleitung. Bedienteil + Chipausweis (Badge) Siehe die mit dem Produkt gelieferte Anleitung. Die Befestigung der Komponenten ist jetzt abgeschlossen. ➜ ■ Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 25: Zentrale Anschließen

    Anschluss für die RJ 45-Stecker GSM-Batterie des Ethernet-Kabels RJ11-Stecker des Telefonkabels: Telefon-Zwischenstecker oder ➜ Netzsteckdose ➜ Telefonbuchse an der Wand ➜ Bei diesem Schritt wird bei Bedarf das PSTN-Übertragungsmodul angeschlossen. ➜ ■ Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 26: Installation - Zentrale Anschließen

    Nähe von Gas, Kraftstoff oder Chemikalien. ■ ■ Vorsichtsmaßnahme Die mit einem GSM-Modul ausgestattete Alarmzentrale kann zu Interferenzen bei bestimmten medizinischen Geräten (Hörgeräte, Herzschrittmacher) führen. Weitere Informationen erhalten Sie bei Ihrem Arzt. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 27: Zentrale Anschließen - Installation

    Zentrale anschließen — Wichtige Hinweise Somfy übernimmt keine Haftung für die direkten oder indirekten Folgen von technischen oder vertraglichen Änderungen, die vom Betreiber des vom Kunden gewählten Mobilfunknetzes vorgenommen werden. Somfy übernimmt keine Haftung für die Folgen einer aus welchen Gründen auch immer entstandenen vorübergehenden oder dauerhaften Nichtverfügbarkeit des vom Kunden gewählten Mobilfunknetzes.

  • Seite 28: Einsetzen Der Sim-Karte

    Bei schwacher GSM-Akkuladung erfolgt eine Benachrichtigung per SMS. Ersetzen Sie einen verbrauchten GSM-Akku nur durch einen Somfy-Originalakku. Achtung: Es besteht Explosionsgefahr, wenn der Akku durch einen Akku des falschen Typs ersetzt wird. Entsorgen Sie verbrauchte Akkus entsprechend den geltenden Bestimmungen.

  • Seite 29: Empfehlungen Für Den Standort Der Zentrale

    Die Anlage umfasst eine Zentrale mit GSM-Modul und Internetzugang: Sie muss in der Nähe des Computers, des DSL-Modems, einer Netzsteckdose, an einer Stelle, die einen hervorragenden Empfang der GSM-Antenne gewährleistet, und vorzugsweise in der Mitte der Wohnung installiert werden. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 30: Zentrale Anschließen

    Desktop-PC Bei einem Stromausfall ist die Telefonleitung nach dem DSL-Modem ohne Funktion. Es findet keine telefonische Übermittlung statt und der Fernzugriff auf die Zentrale ist nicht möglich. Wir empfehlen Ihnen, eine unterbrechungsfreie. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 31: Ethernet-Kabel Anschließen

    Seite für die austretenden Kabel (nach oben oder nach Ø 6 mm unten). Bohren Sie die Löcher und befestigen Sie die Zentrale an der Wand. bbildung der entrAle ü bertrAgungseinriChtung pstn-M irene Mit odul Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 32: Netzstromversorgung

    Setzen Sie die LR20-Batterie wieder ein: Die rote Kontrolllampe des GSM-Moduls blinkt. Schließen Sie die Abdeckung und befestigen Sie diese, indem Sie die Schrauben eindrehen. Die Wandmontage der Zentrale ist jetzt abgeschlossen. ➜ ■ Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 33: Alarmanlage Mit Einem Computer Einstellen

    Sie die Nummer des gewünschten Menüs ein und drücken 7 8 0 + transm Notieren Sie die IP-Adresse der Zentrale/Übertragungseinrichtung/Sirene: ............Um die Menüanzeige zu beenden, drücken Sie die Taste bis die Anzeige erlischt Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 34: Computerschnittstelle Einstellen

    Wählen Sie eine Sprache, indem Sie auf die entsprechende Flagge klicken. b. Konto „Errichter“ auswählen Benutzer 1 Konto Utilisateur 1 Errichter Zugriffscode Fernüberwachungs Authentifizierungscode C2 Geben Sie den Errichter-Code ein (werkseitiger Code: 2222). Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 35: Ip-Adresse Anpassen

    Bewahren Sie die von Ihnen gewählte neue IP-Adresse gut auf und tragen Sie sie sofort auf dem Merkblatt der Gebrauchsanleitung ein. Klicken Sie auf die Schaltfläche Anwenden am unteren Rand der Bildschirmseite. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 36: Installation - Alarmanlage Mit Einem Computer Einstellen

    Dauer der Verbindung programmieren ■ ■ IP-Kamera konfigurieren. ■ ■ Konto „Fernüberwachung“ Es ermöglicht dem Errichter, die Somfy Alarmanlage über das SIA-IP-Protokoll mit einer Fernüberwachungszentrale zu verbinden. Geben Sie den Code für das ausgewählte Konto ein: Werkseitiger Benutzer-Code 1: 1111 Werkseitiger Errichter-Code: 2222 Werkseitiger Fernüberwachungs-Code: 6789 (nicht ändern)

  • Seite 37: Navigation

    Gehäuse GSM- Verlust der Fehler schwach bei Funkver- Fenster offen Einbruch- mind. einer Netzstärke Verbindung gespeichert mind. einer bindung versuch Komponente unzureichend Kom-ponente offen 2.6.6. Programm beenden Klicken Sie auf die Schaltfläche Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 38: Bildschirmseiten Des Menüs „Errichter

    Installation — Alarmanlage mit einem Computer einstellen 2.6.7. Bildschirmseiten des Menüs „Errichter“ ... vor dem Auslösen eines Alarms durch einen ...beim Ein- oder Ausschalten Einbruchmelder in der Zone A (verzögert) Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 39 Wenn die Telefonleitung eines Empfängers von Alarmmeldungen durch Sprachsynthese vollständig entbündelt ist (es besteht keine analoge Telefonverbindung), kann der Empfang der Meldung möglicherweise nicht mit der Taste „9“ des Telefons bestätigt werden. Für diesen Fall müssen Sie die Anforderung der Empfangsbestätigung deaktivieren. Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 40 (3) Wird eine Außen- oder Innensirene vorübergehend oder endgültig gelöscht, wird sie im Fall eines Einbruchs jedoch weiter ausgelöst. Nehmen Sie die Batterien heraus, um den Alarmton der Sirene zu unterdrücken. Wir empfehlen Ihnen, diese Seite auszudrucken, da hier alle Komponenten der Anlage Ihres Kunden aufgeführt sind. Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 41 Installation Alarmanlage mit einem Computer einstellen — Ermöglicht die Anzeige der letzten 500 Ereignisse Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 42 Installation — Alarmanlage mit einem Computer einstellen Ermöglicht die Änderung der Zugriffscodes: jeweils mit 4 Stellen Der Errichter-Zugriffscode und die 3 Benutzer-Zugriffscodes müssen unterschiedlich sein. Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 43 Max. 15 Ziffern Auslösen eines Testanrufs an die erste eingetragene Nummer Tragen Sie für Deutschland die internationale Vorwahl 0049 (kein + Zeichen verwenden) gefolgt von der Telefonnummer ohne 0 der Vorwahlnummer ein. Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 44 Nummer; aktiv, wenn das Kontrollkästchen 3 „SMS- Versand über GSM“ aktiviert ist. Tragen Sie für Deutschland die internationale Vorwahl 0049 (kein + Zeichen verwenden) gefolgt von der Telefonnummer ohne 0 der Vorwahlnummer ein. Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 45 Installation Alarmanlage mit einem Computer einstellen — ... z. B. abends für die Garage (Zone A) 2 bis 120 Sekunden ... z. B. nachts für das Erdgeschoss (Zone C) Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 46 Einlernen eines Funk-Rollladenmotors: 1 bis 59 Minuten – Öffnen Sie den Speicher des Funk-Rollladenmotors (identisch mit dem Wert der Bildschirmseite „Einstellungen der (siehe Anleitung des Funk-Rollladenmotors) Beleuchtung“) – Klicken Sie auf Prog Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 47 Programmierung annulliert Einlernen eines Funk-Lichtempfängers: 1 bis 59 Minuten – Öffnen Sie den Speicher des Funk-Lichtempfängers (identisch mit dem Wert auf der Bildschirmseite „Einstellungen – Klicken Sie auf der Rollläden“) Prog Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 48 ... bei Aktivierung oder Deaktivierung der Alarmanlage oder zu einem Garagentor-, Hoftor- oder Rollladenantrieb oder zur bei Alarm Beleuchtung ... bei Aktivierung oder Deaktivierung der Alarmanlage oder Wenn Wert = 0, bleibt die Beleuchtung immer eingeschaltet bei Einbruchversuch Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 49 Installation Alarmanlage mit einem Computer einstellen — Nicht ändern. Lassen Sie dieses Kontrollkästchen deaktiviert. Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 50 PIR-Kameras zu erhalten, muss dieses Feld markiert sein und klicken Sie auf Speichern Für die Bildschirmseiten des Kontos „Benutzer 1“ siehe die für den Kunden bestimmte Gebrauchsanleitung. Die Einstellung der Alarmanlage ist jetzt abgeschlossen. ➜ ■ Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 51: Fernzugriff Auf Das Alarmsystem

    Smartphone, Computer oder Tablet über das Internet aus der Ferne zu verwalten. Um mithilfe eines Smartphones aus der Ferne auf das Alarmsystem zuzugreifen, müssen Sie auf dem SOMFY- Adressenserver ein Konto erstellen (kostenlos) (siehe Abschnitt 1) und das DSL-Modem Ihres Kunden einstellen (siehe Abschnitt 2).

  • Seite 52: Installation - Fernzugriff Auf Das Alarmsystem

    IP-Adresse der Zentrale ............... IP-Adresse des DSL-Modems ............... Wenn dieses Kontrollkästchen aktiviert ist, gehen Sie zu Schritt 2.6.2 d. „IP-Adresse anpassen.“ Identifizieren Sie das DSL-Modem anhand des Etiketts auf der Unterseite des Modems. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 53: Fernzugriff Auf Das Alarmsystem

    Fernzugriff auf das Alarmsystem — Gehen Sie im Menü „Einstellungen der Schnittstelle“ wie folgt vor: Aktivieren Sie das Kontrollkästchen „Fernzugriff und Weiterleitung der Fotos“. Klicken Sie auf . Klicken Sie auf Speichern Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 54 Ziel: Erstellung einer angepassten Adresse für die spätere Herstellung einer Verbindung (= Name der Unterdomäne). Sie müssen ein Konto auf dem Somfy-Adressenserver erstellen. Der Computer und die Zentrale müssen mit dem DSL-Anschluss der Wohnung verbunden sein, in der die Alarmanlage installiert ist. Der Computer, die Zentrale und das DSL-Modem müssen sich im gleichen Netzwerk befinden.

  • Seite 55: Dsl-Modem Einstellen

    Für diese Art der Verbindung ist ein Internetzugang erforderlich. Mit einem Computer Somfy kann den Fernzugriff auf das Alarmsystem mit den unterschiedlichen Browsern eines Rechners langfristig nicht gewährleisten. Wir empfehlen Ihnen daher dringend, das kostenlose App Somfy-Alarmsystem auf das Smartphone Ihres Kunden zu laden.

  • Seite 56: Kostenloses Smartphone-App Somfy-Alarmsystem Einstellen Und Verwenden

    Kamera von Somfy verwenden, können Sie sich die Fotos im Zusammenhang mit einem Alarm oder einer Raumüberwachung anschauen. Die App ist kompatibel mit der Somfy Alarmanlage Protexial io und kann kostenlos vom App Store oder Google Play heruntergeladen werden. Die App funktioniert, wenn die Ports 80 und 443 auf Ihrem DSL-Modem offen sind (siehe PDF-Datei der Einrichtung des Kontos auf dem Somfy-Adressenserver).
  • Seite 57 Rot = Vorfall ■ ■ zu speichern. Grau = Modul oder Produkt ■ ■ nicht vorhanden Meine Produkte Ermöglicht auf zwei verschiedenen Seiten, die Kontrolle: der gruppierten Rollläden, ■ ■ der Beleuchtung. ■ ■ Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 58: Alarmanlage Mit Dem Lcd-Bedienteil Einstellen

    Die Anzeige bleibt 2 Minuten im Display, bevor sie erlischt. Warten Sie, bis die rote Kontrolllampe nicht mehr blinkt, bevor Sie Daten eingeben. Um die Menüanzeige zu beenden, drücken Sie die Taste bis die Anzeige erlischt. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 59: Übersicht Der Menüs - Grundfunktionen

    34 Einstellung GSM 343 Name GSM-Betreiber 344 Eingabe PIN-Code (wenn GSM-Modul) 345 Eingabe PuK-Code 346 Zyklischer Test GSM 41 Datum 4 Datum+Uhrzeit 42 Uhrzeit 5 Komponentenliste 6 Ereignistabelle 7 Einstellung 8 Fernüberwachung Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 60: Sprache Für Die Anzeige Des Lcd-Bedienteils Und Die Sprachsynthese

    Um die Anlage mit oder ohne Code (EIN ohne Code) zu aktivieren: 26Ein ohne Code 2 6 OK 0 OK Einschalten mit Code (Standardvorgabe) 1 Ja, 0 Nein ➜ ■ oder 1 OK Einschalten ohne Code ➜ ■ Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 61: Alarmierung

    Wenn die Telefonleitung eines Empfängers von Alarmmeldungen durch Sprachsynthese vollständig entbündelt ist, müssen Sie die Anforderung der Empfangsbestätigung deaktivieren. In diesem Fall wählt die Übertragungseinrichtung die 4 gespeicherten Telefonnummern nur jeweils einmal an (Menü 3101 bis 3104). Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 62 Erhalt einer SMS nach einem Ein- oder Ausschalten mit dem in Menü 23 gespeicherten Benutzer- 323 SMS, wenn Ben.-Code 3 Code 3. 3 2 3 ...siehe Menü 322 1 Ja, 0 Nein Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 63 Zur Überprüfung des korrekten Versands einer Test-SMS über GSM. Dieser Test wird mit dem 1. 342 Sendetest SMS über GSM gespeicherten SMS-Empfänger (siehe Menü 3121) durchgeführt. 3 4 2 Der Text der Test-SMS lautet „Sendetest SMS“. Test senden OK ➜ ■ Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 64 Geben Sie den Zeitraum in Tagen (1 bis 60 Tage) ➜ ■ ein (Standardvorgabe: 14 Tage). Der Text der SMS lautet „Zyklischer Test GSM“. Es erfolgt kein zyklischer Test der GSM-Funktion. Gelöscht ➜ ■ Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 65: Speicherung Von Datum Und Uhrzeit

    Ausschalten, Verbindungsverlust, Anfang und Ende des Versands von Alarmmeldungen, entfernte Komponente, Codeeingabe, schwache Batterien) mit dem Datum und der Uhrzeit der Ereignisse. Anzeige des letzten Ereignisses (Beispiel) ➜ ■ 161166Z:ABC02/0116h36 oder Aufruf eines anderen Ereignisses: Taste Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 66: Übersicht Der Menüs (Fortsetzung), Erweiterte Funktionen

    7731 Rollläden Auf 7732 Rollläden Ab 773 Rollläden automatisch 7733 Tage wählen 7734 Verzögerung Simulation 774 Simulierte Anwesenheit 775 Verzög. Befehl RL 780 IP-Adresse Zentrale 78 IP-Konfiguration 781 IP-Adresse DSL-Modem 8 Fernüberwachung Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 67: Einstellung Der Erweiterten Funktionen

    Niveau mittel Niveau laut Zur Einstellung der Lautstärke aller 736 Niveau Sirenen Sirenen der Anlage: 736Niveau Sirenen 7 3 6 Niveau 1, 2 oder 3 Niveau leise Niveau mittel (Standardvorgabe) Niveau laut Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 68 SMS „Stromausfall“ auf 0 bis 240 Minuten (Standardvorgabe: 15 Minuten). Die Funktion ist deaktiviert. ➜ ■ Dies setzt voraus, dass die Zentrale ein Mal an die Netzstromversorgung angeschlossen war und dass das GSM-Modul für den SMS-Versand vorhanden ist. Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 69 – die Zuordnung der Tasten des LCD-Bedienteils zu diesen Antrieben und Empfängern, – den Entwurf von Szenarien für das Auf-/Abfahren der Rollläden bzw. Ein-/Ausschalten der Beleuchtung. Lesen Sie vorher die Anleitung des Somfy-Antriebs/Empfängers, den Sie ansteuern möchten (siehe Kapitel „Komponenten speichern“). 7 6 OK 761Prog.
  • Seite 70 ■ Dieses Menü ermöglicht, das Auffahren der Rollläden: 765Rollläden Auf – entweder der Detektion von Rauch durch den Somfy-Rauchwarnmelder (Artikelnr.: 1875062) zuzuordnen, um eine problemlose Evakuierung zu ermöglichen, – oder dem Ausschalten des Alarms beim Nachhausekommen zuzuordnen. 7 6 5...
  • Seite 71 Einschalten der Beleuchtung beim Ausschalten des Alarms. ➜ ■ 7664Verzögerung Licht 7 6 6 4 Zeitraum, den die Beleuchtung eingeschaltet bleibt (Standardvorgabe: 120 Sekunden) Bei Wert = 0 bleibt die Beleuchtung immer eingeschaltet. Kein Befehl. ➜ ■ Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 72 Systemaktivierung und die Einstellung des Zeitraums zwischen diesem Piepton und der automatischen Systemaktivierung: 7 7 1 6 (Standardvorgabe: 0 Sekunden und kein Piepton) X X X Einstellung der Verzögerung auf 1 bis Intervall: XXX ➜ ■ 120 Sekunden Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 73 Beispiel: Wenn Sie die Verzögerung auf 15 Minuten eingestellt haben und das Einschalten für 19:00 Uhr programmiert ist, variiert die tatsächliche Einschaltzeit an jedem ausgewählten Tag zwischen 19:00 Uhr und 19:15 Uhr. Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 74 Zur Einstellung der Verzögerung (1 bis 120 Sekunden) für den Befehl bei einer Auslösung des 775Verzög. Befehl RL Außenbewegungsmelders: 7 7 5 (Standardvorgabe: 2 Sekunden) Der neue Wert wurde gespeichert. Intervall: XX ➜ ■ Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 75 Übertragungseinrichtung IP-Adresse des DSL-Modems (auf dem Merkblatt der Gebrauchsanleitung notieren) 781 IP-Adresse DSL-Modem Dieses Menü ermöglicht dem Errichter, die Somfy Alarmanlage über das Protokoll SIA IP mit einer 8Fernüberwachung Fernüberwachungszentrale zu verbinden. Die Verbindung kann auch mit einem Computer über das Konto für die Fernüberwachung mithilfe des Codes 6789 hergestellt werden.

  • Seite 76: Angepasste Ansage Der Alarmmeldung Aufzeichnen

    Warten Sie den Piepton ab, bevor Sie sprechen: Begrüßungsansage Anhören der aufgezeichneten „Sie sind verbunden mit dem Alarmsystem von Herrn aufzeichnen Ansage Meier ...“ Aufgezeichnete Ansage Anhören der aufgezeichneten anhören Ansage Aufgezeichnete Ansage löschen Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 77: Kompatibilität Mit Der Tahoma®-Box Und Den Io-Produkten

    – zur Inbetriebnahme des Alarms beim Verlassen der Wohnung Zuordnung des Auffahrens der io-Rollläden: ■ ■ – zur Detektion von Rauch durch den Somfy-Rauchwarnmelder (Artikelnr.: 1875062), um eine problemlose Evakuierung zu ermöglichen – zum Ausschalten des Alarms beim Nachhausekommen. Kompatibilität mit der TaHoma -Box für die bidirektionale (vollständige oder teilweise Inbetriebnahme und das...

  • Seite 78: Installation - Kompatibilität Mit Der Tahoma®-Box Und Den Io-Produkten

    3. Klicken Sie auf der Startseite der TaHoma Connect Steuerung auf die Registerkarte Konfiguration 4. Wählen Sie mit den Pfeiltasten die Registerkarte „io-Produkte“ aus. 5. Klicken Sie auf „Verwalten“ und folgen Sie den Anweisungen. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 79: Anlage Testen

    Sie OFF + SOS- beginnt. Code ohne Sirene Beenden Sie den Zyklus für den Versand der Alarmmeldungen: Taste OFF der ein (wenn im Menü 24 Fernbedienung oder OFF + Benutzer-Code 1 auf dem Bedienteil. gespeichert) Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 80: Versand Einer Sms Über Das Festnetz Testen

    Wenn während des Tests ein Problem auftritt, lesen Sie die Alarmierung. im Abschnitt „Mögliche Probleme“ auf Seite 3.2. Die Rollläden werden abgefahren und die Beleuchtung wird eingeschaltet, wenn diese Funktionen programmiert sind. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 81: Ferneinstellung Per Telefon

    Alarmanlage von Herrn Meier # Anhören der aufgezeichneten Ansage ...“ Aufgezeichnete Ansage anhören Anhören der aufgezeichneten Ansage Errichter-Code ändern # Eingabe des Errichter-Codes Code mit 4 Ziffern eingeben Benutzer-Code ändern # Eingabe des Benutzer-Codes Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 82: Betrieb

    Trennen Sie erneut das Netzkabel im Innern der Netzkabel der Zentrale wieder anschließen. Nach ca. Zentrale ab. Setzen Sie die Batterie wieder ein. 10 Sekunden beginnt die rote Kontrolllampe zu blinken. Lassen Sie die IP-Taste los. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 83: Bei Verlust Des Errichter-Codes

    Übersicht der nach dem Löschen der Komponenten gespeicherten bzw. nicht gespeicherten Informationen Gelöschte Informationen Gespeicherte Informationen Alle Codes Telefonnummern für Versand von Alarmmeldungen Alle erkannten Komponenten Anpassung der SMS Datum und Uhrzeit Programmierung aller Antriebe Anpassung der Komponenten Alle zeitabhängigen Programmierungen Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 84: Mögliche Probleme

    Betrieb — Mögliche Probleme 3.2. Mögliche Probleme Lösungen für die am häufigsten auftretenden Probleme finden Sie auf unserer Website www.somfy.de, Rubrik Häufige Fragen (FAQ)..bei einer Sirene Problem Lösungsvorschläge Haben Sie die Batterien in die Sirene eingesetzt? ■ ■...
  • Seite 85 War das Telefon, das die SMS erhalten sollte, bei der Alarmübermittlung eingeschaltet und ■ ■ funktionstüchtig? Die SIM-Karte wurde nicht oder nicht richtig eingesetzt. Die rote Kontrolllampe auf dem GSM-Modul ■ ■ blinkt schnell. Die Antenne ist nicht angeschlossen. ■ ■ Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 86 Benutzeraktion erfolgt? Schnittstelle“ einstellbar. Was passiert, wenn man die Abfrage nicht mit „Verbindung Man muss vor der nächsten Verbindung 10 Minuten warten, falls kein trennen oder Abmelden“ beendet? anderer Wert eingestellt wurde. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 87: Wartung

    Stellen Sie eine Verbindung zur Alarmanlage des Kunden her, indem Sie seine Verbindungsadresse eingeben. Wählen Sie das Konto „Errichter“ aus. Wenn die Eingabe des Authentifizierungscodes verlangt wird, bitten Sie den Kunden, den Code von seiner angepassten Karte abzulesen. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 88: Tabelle Der Technischen Angaben

    Detektiert ausschließlich den Glasbruch der Fenster von Außenwänden. ■ ■ Glasbruchmelder Detektiert Rauch in der Umgebung des Melders. Der Rauchwarnmelder ■ ■ Rauchwarnmelder Innen + 5 bis + 40 °C — muss an der Decke montiert werden. Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 89 Versand von Alarmmeldungen durch Sprachsynthese über das Festnetz. ■ ■ GSM-Modul Innen + 5 bis + 40 °C — Versand von Alarmmeldungen per SMS über GSM. ■ ■ (Mobilfunknetz) Max. Feuchtigkeitsgehalt: 75 % für alle Komponenten. Copyright © 2016 Somfy SAS. All rights reserved.

  • Seite 90: Index

    Simulierte Anwesenheit (mit Licht) ....................... 44, 67 Simulierte Anwesenheit (mit Rollläden) ....................43, 67 SMS ............................2, 42, 56, 58 Rollläden ..........................43, 45, 64, 67 Zonen (A, B, C) ............................ 10, 11 Copyright © 2016 Somfy SAS. All rights reserved.
  • Seite 92 Somfy Somfy 50 avenue du Nouveau Monde 50 avenue du Nouveau Monde Somfy GmbH BP 152 - 74307 Cluses Cedex BP 152 - 74307 Cluses Cedex Felix-Wankel-Str. 50 France France 72108 Rottenburg am Neckar T +33 (0)4 50 96 70 00...
