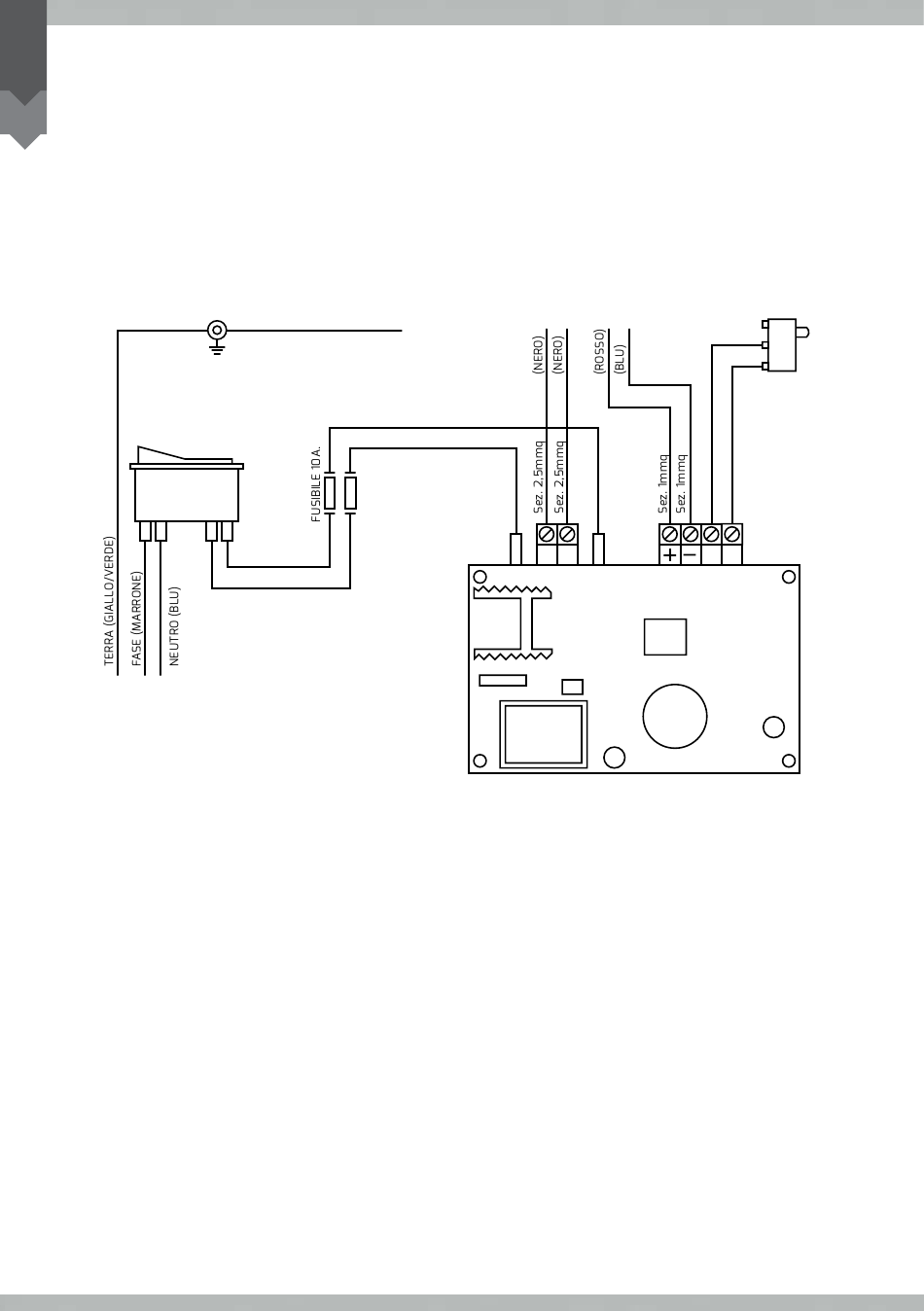

8 SCHEMA ELETTRICO
8
IT
Scheda mod. A
AVVITARE SU FONDO PORTA SCHEDA
INTERRUTTORE
GENERALE
POSSIBILI CAUSE DI ERRORE
Errore 111: connettore o termocoppia staccato.
Piastra che non riscalda: cavo resistenza scollegato.
Scheda elettronica guasta.
22
MESSA A TERRA
DA COLLEGARE AL COPERCHIO
E PRESA ILME Sez. 2,5 mmq
230V AC (NERO)
230V AC (NERO)
TS-One Manuale di uso e manutenzione
Il presente manuale è di proprietà della SISER S.r.l., ogni riproduzione, anche parziale è vietata
Mod. PRD 20/3 - aggiornato 02/2018
ALLA PRESA ILME 6 POLI
6
3
Sez. 2,5mmq
Sez. 2,5mmq
RESIST.
MICROSWITCH
4
1
SONDA
