3. Elektrische Installation
Lautstärkeeinstellung
Lautsprecher
Mikrofon /
Lautsprecher
Kontroll-
LED
(Optional)
Jumper Wahlverfahren

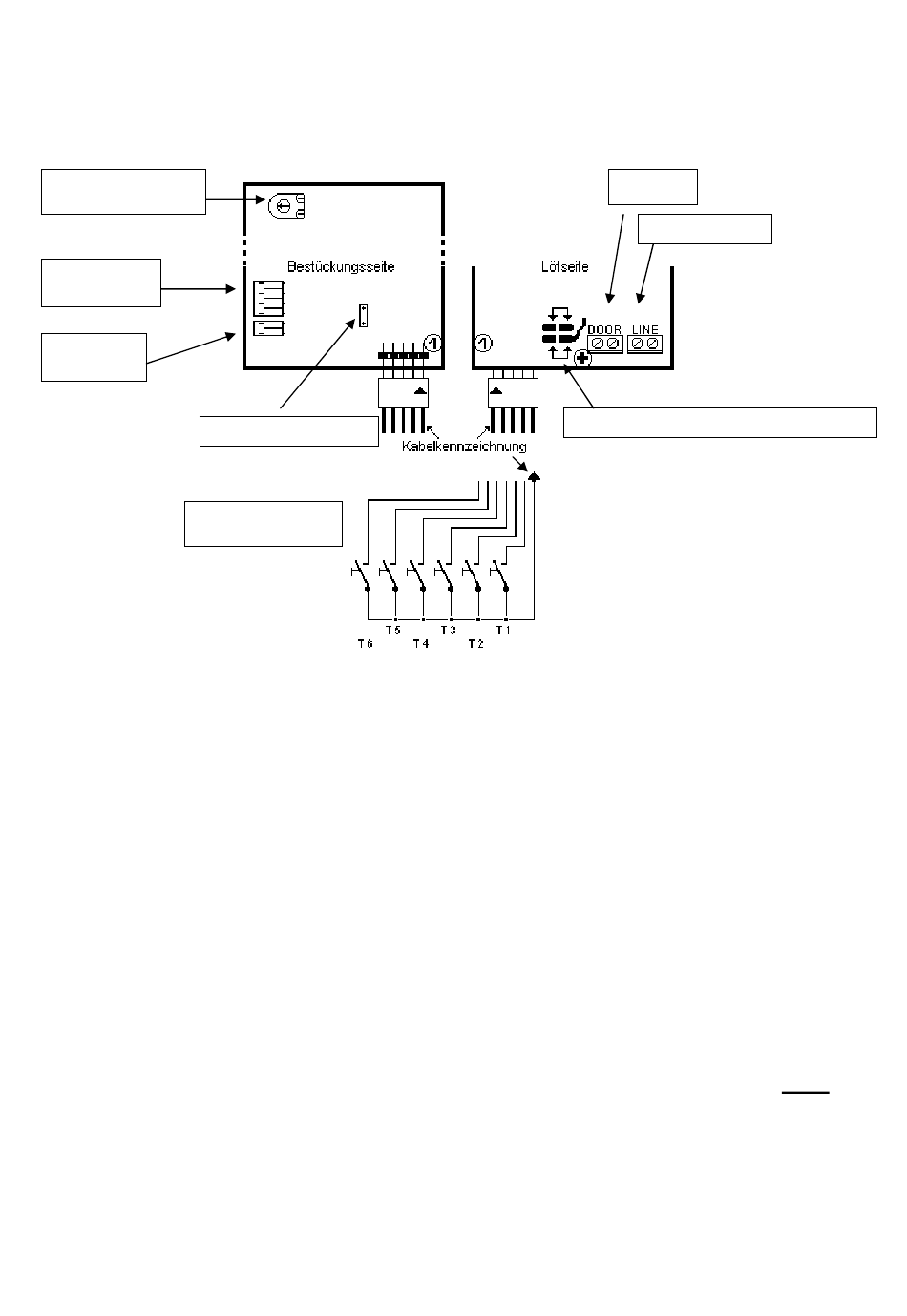

Anschluss-Schema
der Taster
a/b-Anschluss (LINE):
Anschluss an einen freien a/b-Port der ISDN-Telefonanlage (polungsunabhängig).
Gleichzeitig Spannungs-Versorgung des Türsprechmoduls.
Hinweis zum Anschluss von Zusatzklingeln
Externe
Läutwerke
Relaisbaugruppe angeschlossen werden. Ein direktes Einschleifen in den
Tasterstromkreis führt zur Zerstörung der Baugruppe!
Türöffner-Anschluss (DOOR):
Universeller, kontaktloser AC- oder DC- Schalter (MOS-FET). Stellen Sie sicher,
dass Schalt- Spannung und Strom innerhalb der Spezifikation liegen. Die ideale
Schaltspannung liegt bei 12V.
Direktes Schalten der Netzspannung von 115 oder 230V ist ausdrücklich nicht
erlaubt.
Spannungsversorgung für Türöffner und Tasterbeleuchtung:
Für den Türöffner sowie eine eventuelle Tasterbeleuchtung verwenden Sie bitte
grundsätzlich einen separaten 12V-Transformator, z.B. VT 12 (Best.-Nr. 70790)
Leiterplatte Türsprechmodul
können
ausschließlich
Türöffner
a / b Anschluss
Diese Lötbrücken bei Bedarf schließen!
Der Türöffner-Kontakt (MOS-FET)ist sowohl für
Gleichstrom (DC) als auch Wechselstrom (AC)
ausgelegt. Wenn Sie nur DC schalten wollen,
ist es empfehlenswert, die beiden Lötbrücken
neben der Anschlussklemme "DOOR" zu
schließen (siehe Skizze). Dadurch verringert
sich der Innenwiderstand der Schaltung.
Achtung: Die Funktion des Kontakts lässt sich
nicht mit einem Ohmmeter testen. Sie können
die Schaltung nur unter Betriebsbedingungen
prüfen.
Im DC-Betrieb auf korrekte Polung achten!
über
eine
optional
erhältliche
