3

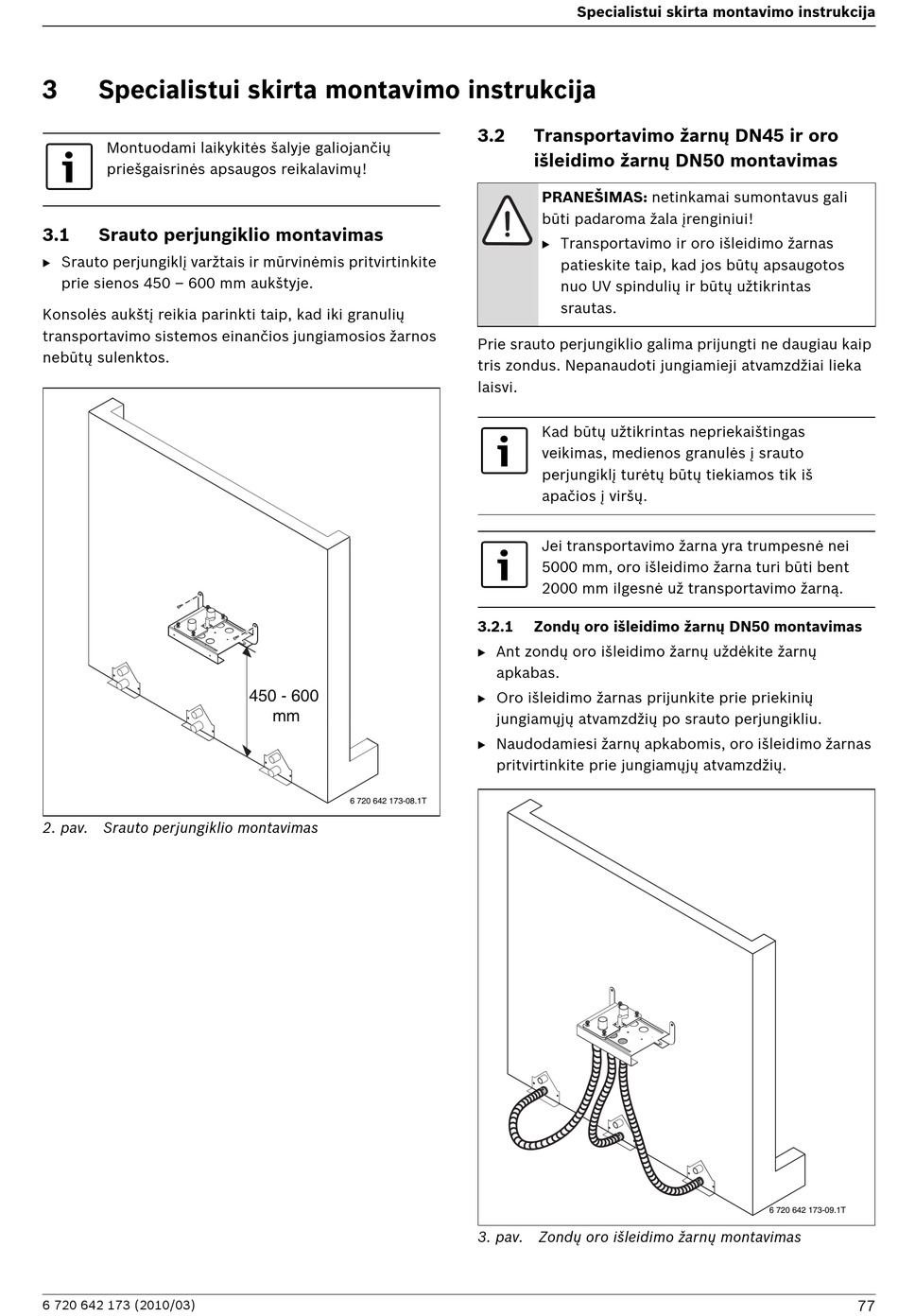

Specialistui skirta montavimo instrukcija

Montuodami laikykitės šalyje galiojančių
priešgaisrinės apsaugos reikalavimų!
3.1

Srauto perjungiklio montavimas

B Srauto perjungiklį varžtais ir mūrvinėmis pritvirtinkite
prie sienos 450 – 600 mm aukštyje.
Konsolės aukštį reikia parinkti taip, kad iki granulių
transportavimo sistemos einančios jungiamosios žarnos
nebūtų sulenktos.
2. pav. Srauto perjungiklio montavimas
6 720 642 173 (2010/03)
450 - 600
mm
6 720 642 173-08.1T
Specialistui skirta montavimo instrukcija
3.2 Transportavimo žarnų DN45 ir oro
išleidimo žarnų DN50 montavimas
PRANEŠIMAS: netinkamai sumontavus gali
būti padaroma žala įrenginiui!
B Transportavimo ir oro išleidimo žarnas
patieskite taip, kad jos būtų apsaugotos
nuo UV spindulių ir būtų užtikrintas
srautas.
Prie srauto perjungiklio galima prijungti ne daugiau kaip
tris zondus. Nepanaudoti jungiamieji atvamzdžiai lieka
laisvi.
Kad būtų užtikrintas nepriekaištingas
veikimas, medienos granulės į srauto
perjungiklį turėtų būtų tiekiamos tik iš
apačios į viršų.
Jei transportavimo žarna yra trumpesnė nei
5000 mm, oro išleidimo žarna turi būti bent
2000 mm ilgesnė už transportavimo žarną.
3.2.1 Zondų oro išleidimo žarnų DN50 montavimas
B Ant zondų oro išleidimo žarnų uždėkite žarnų
apkabas.
B Oro išleidimo žarnas prijunkite prie priekinių
jungiamųjų atvamzdžių po srauto perjungikliu.
B Naudodamiesi žarnų apkabomis, oro išleidimo žarnas
pritvirtinkite prie jungiamųjų atvamzdžių.
3. pav. Zondų oro išleidimo žarnų montavimas
6 720 642 173-09.1T
77
