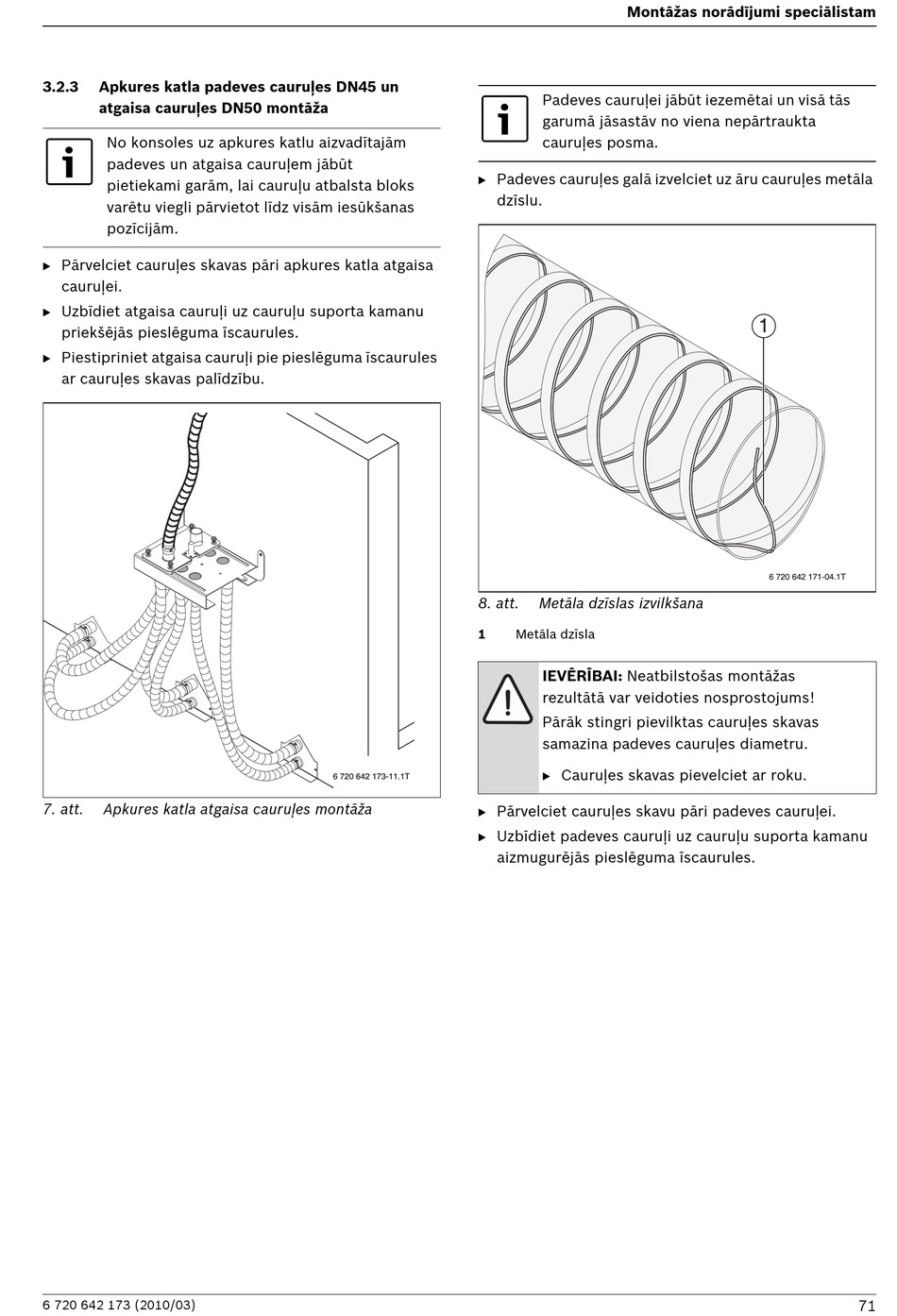

3.2.3 Apkures katla padeves cauruļes DN45 un
atgaisa cauruļes DN50 montāža
No konsoles uz apkures katlu aizvadītajām
padeves un atgaisa cauruļem jābūt
pietiekami garām, lai cauruļu atbalsta bloks
varētu viegli pārvietot līdz visām iesūkšanas
pozīcijām.
B Pārvelciet cauruļes skavas pāri apkures katla atgaisa
cauruļei.
B Uzbīdiet atgaisa cauruļi uz cauruļu suporta kamanu
priekšējās pieslēguma īscaurules.
B Piestipriniet atgaisa cauruļi pie pieslēguma īscaurules
ar cauruļes skavas palīdzību.
7. att. Apkures katla atgaisa cauruļes montāža
6 720 642 173 (2010/03)
B Padeves cauruļes galā izvelciet uz āru cauruļes metāla
dzīslu.
8. att.
1
6 720 642 173-11.1T
B Pārvelciet cauruļes skavu pāri padeves cauruļei.
B Uzbīdiet padeves cauruļi uz cauruļu suporta kamanu
aizmugurējās pieslēguma īscaurules.
Montāžas norādījumi speciālistam
Padeves cauruļei jābūt iezemētai un visā tās
garumā jāsastāv no viena nepārtraukta
cauruļes posma.
Metāla dzīslas izvilkšana
Metāla dzīsla
IEVĒRĪBAI: Neatbilstošas montāžas
rezultātā var veidoties nosprostojums!
Pārāk stingri pievilktas cauruļes skavas
samazina padeves cauruļes diametru.
B Cauruļes skavas pievelciet ar roku.
1
6 720 642 171-04.1T
