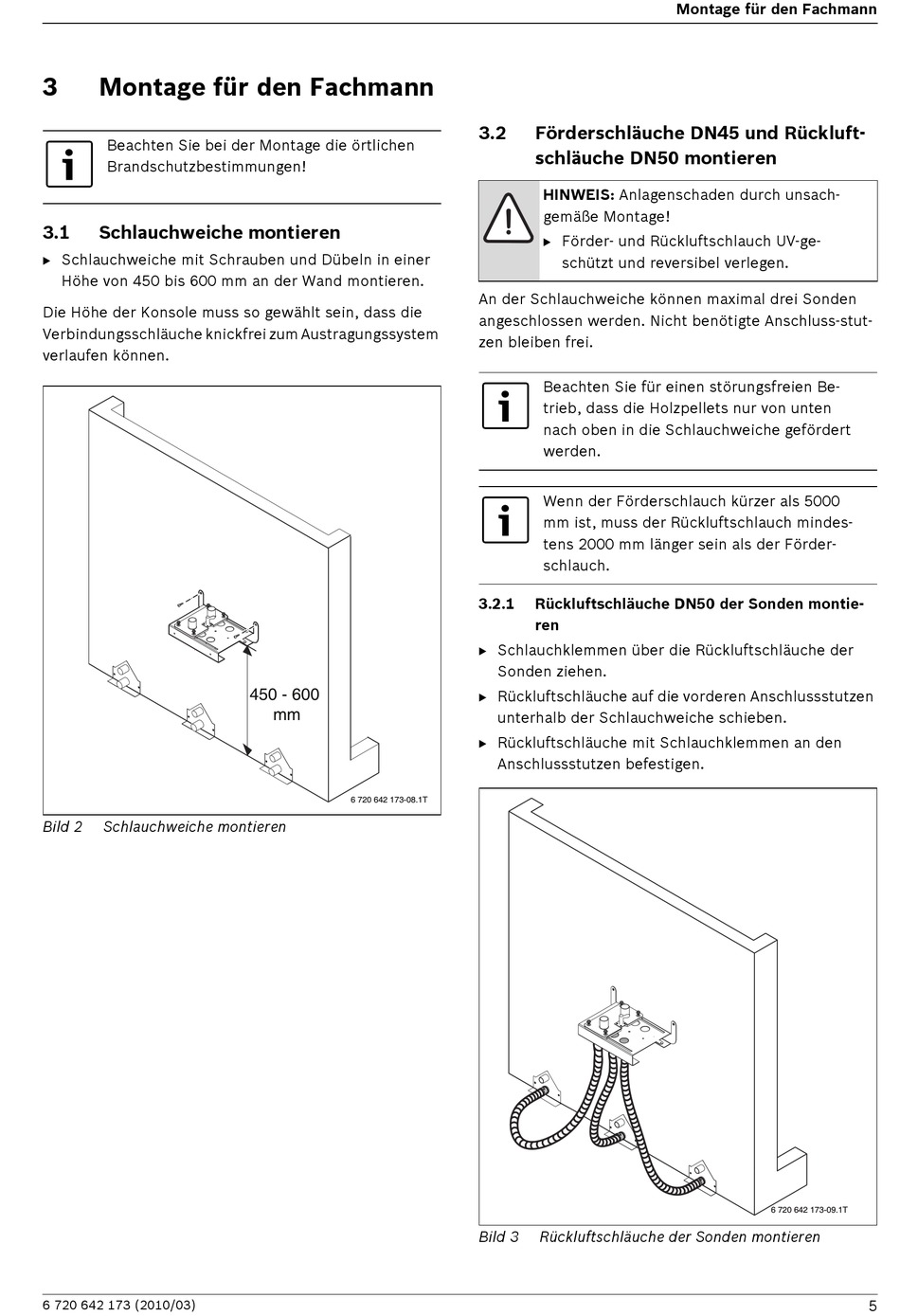

3 Montage für den Fachmann
Beachten Sie bei der Montage die örtlichen
Brandschutzbestimmungen!
3.1

Schlauchweiche montieren

B Schlauchweiche mit Schrauben und Dübeln in einer
Höhe von 450 bis 600 mm an der Wand montieren.
Die Höhe der Konsole muss so gewählt sein, dass die
Verbindungsschläuche knickfrei zum Austragungssystem
verlaufen können.
Bild 2 Schlauchweiche montieren
6 720 642 173 (2010/03)
450 - 600
mm
6 720 642 173-08.1T
3.2 Förderschläuche DN45 und Rückluft-
schläuche DN50 montieren
HINWEIS: Anlagenschaden durch unsach-
gemäße Montage!
B Förder- und Rückluftschlauch UV-ge-
schützt und reversibel verlegen.
An der Schlauchweiche können maximal drei Sonden
angeschlossen werden. Nicht benötigte Anschluss-stut-
zen bleiben frei.
Beachten Sie für einen störungsfreien Be-
trieb, dass die Holzpellets nur von unten
nach oben in die Schlauchweiche gefördert
werden.
Wenn der Förderschlauch kürzer als 5000
mm ist, muss der Rückluftschlauch mindes-
tens 2000 mm länger sein als der Förder-
schlauch.
3.2.1 Rückluftschläuche DN50 der Sonden montie-
ren
B Schlauchklemmen über die Rückluftschläuche der
Sonden ziehen.
B Rückluftschläuche auf die vorderen Anschlussstutzen
unterhalb der Schlauchweiche schieben.
B Rückluftschläuche mit Schlauchklemmen an den
Anschlussstutzen befestigen.
Bild 3 Rückluftschläuche der Sonden montieren
Montage für den Fachmann
6 720 642 173-09.1T
