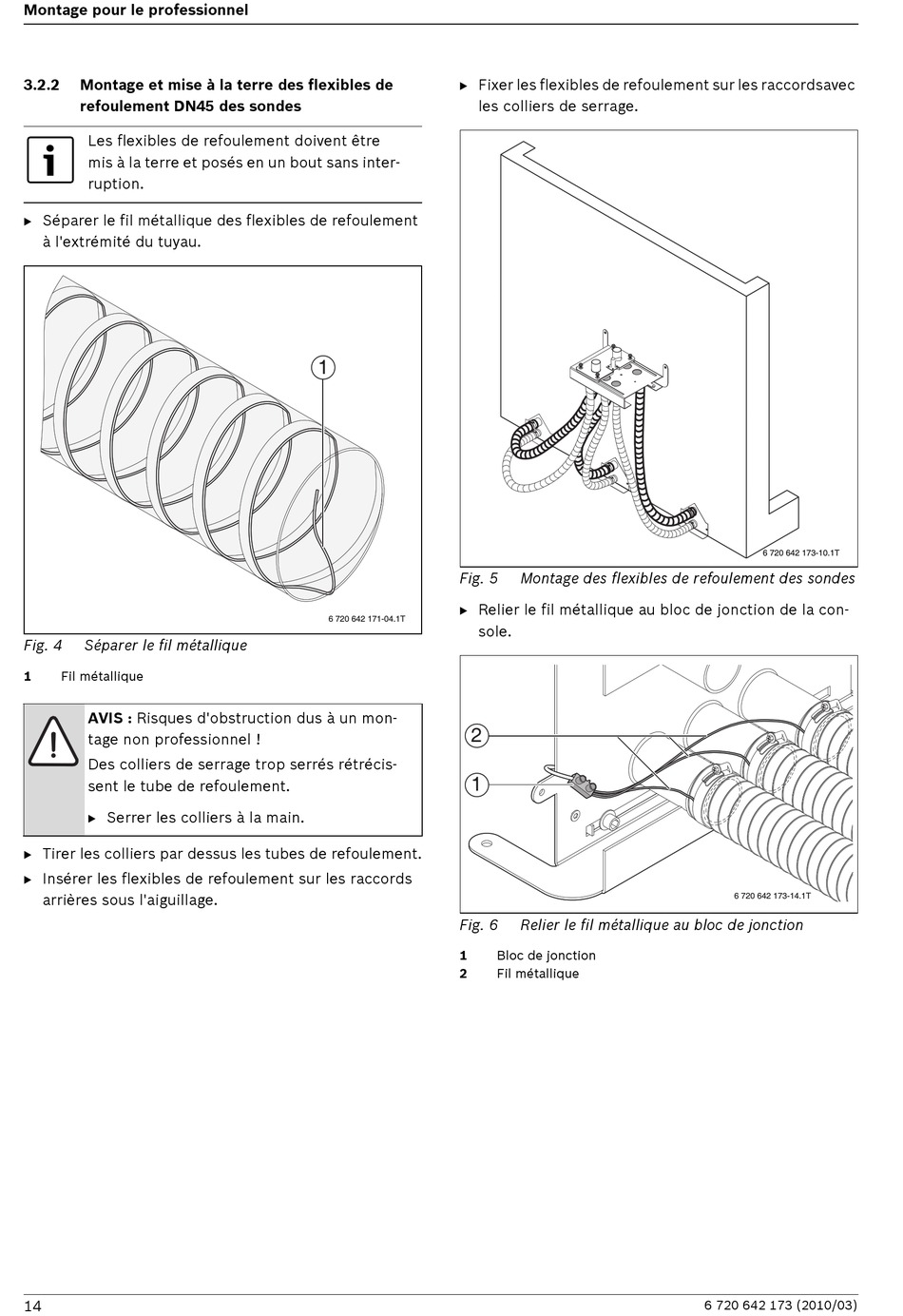

3.2.2 Montage et mise à la terre des flexibles de
refoulement DN45 des sondes
Les flexibles de refoulement doivent être
mis à la terre et posés en un bout sans inter-
ruption.
B Séparer le fil métallique des flexibles de refoulement
à l'extrémité du tuyau.
Fig. 4 Séparer le fil métallique
1 Fil métallique
AVIS : Risques d'obstruction dus à un mon-
tage non professionnel !
Des colliers de serrage trop serrés rétrécis-
sent le tube de refoulement.
B Serrer les colliers à la main.
B Tirer les colliers par dessus les tubes de refoulement.
B Insérer les flexibles de refoulement sur les raccords
arrières sous l'aiguillage.
14
B Fixer les flexibles de refoulement sur les raccordsavec
les colliers de serrage.
1
Fig. 5
B Relier le fil métallique au bloc de jonction de la con-
6 720 642 171-04.1T
sole.
2
1
Fig. 6
1
2
Montage des flexibles de refoulement des sondes
Relier le fil métallique au bloc de jonction
Bloc de jonction
Fil métallique
6 720 642 173-10.1T
6 720 642 173-14.1T
