- Seite 1 Digitaler terrestrischer Receiver 3512 Bedienungsanleitung Version 1.6, Stand 08.01.2007 Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung.

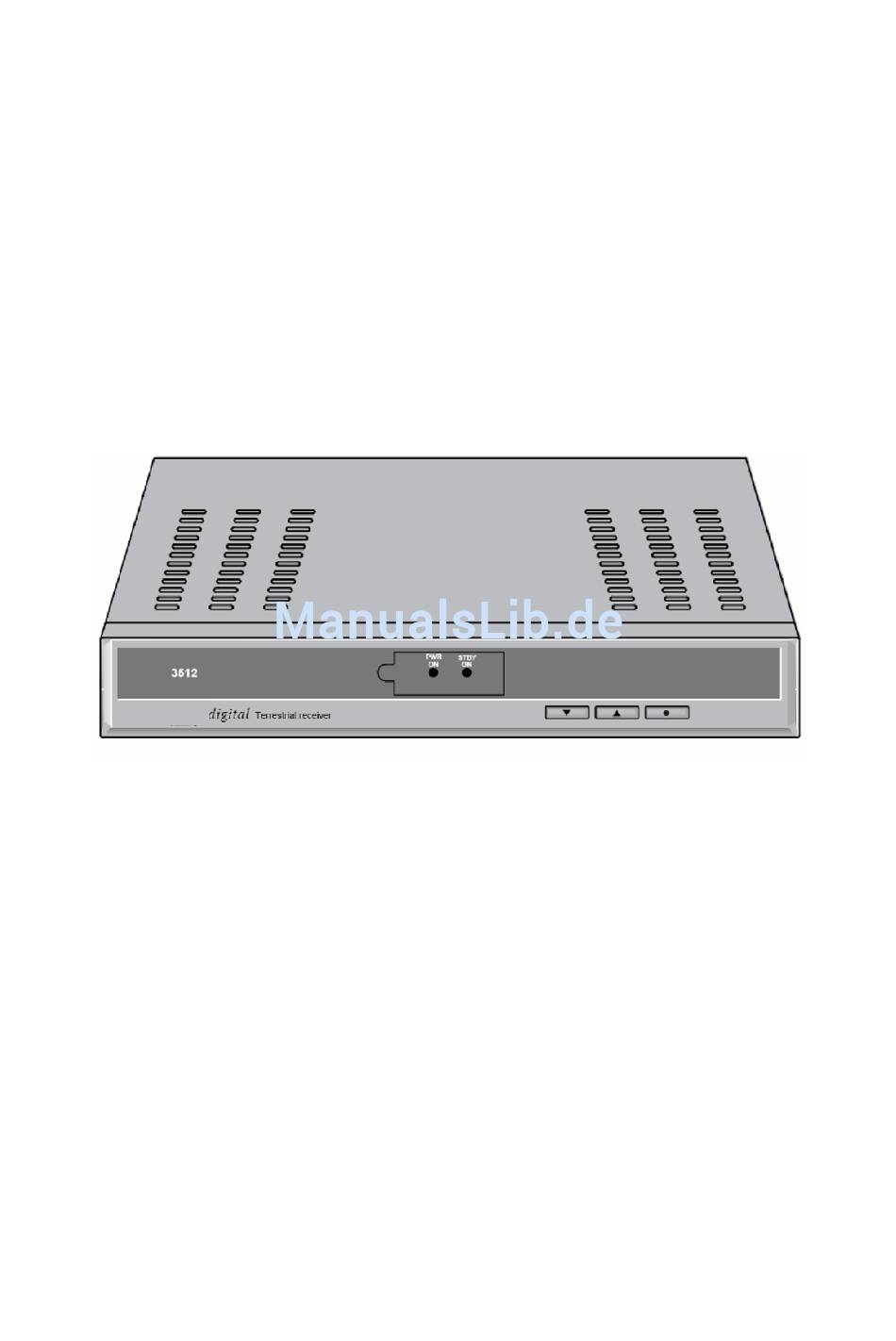

- Seite 2 Geräteübersicht 3512 Receiver Vorderseite Receiver Rückseite Fernbedienung...
-
Seite 3: Geräteübersicht

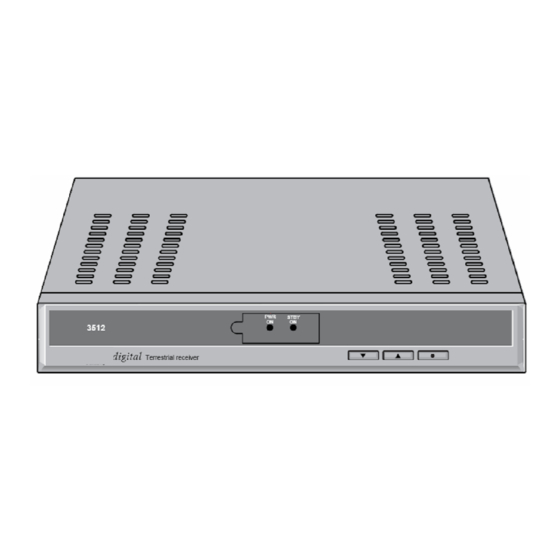

Geräteübersicht Die Receiver Vorderseite LED-Standby LED leuchtet grün, wenn der Receiver im Standby- Betrieb ist. – Infrarotempfänger für das Signal der Fernbedienung LED POWER LED leuchtet rot, wenn der Receiver eingeschaltet oder im Standby-Betrieb ist Wechsel zum nächst höheren Programmplatz CH–... -
Seite 4: Die Fernbedienung
Die Fernbedienung Standby Einschalten und Standby-Betrieb LIST Zeigt die TV-Programmliste an HELP Hilfefunktion aufrufen TIMER Aufrufen der Timer-Funktion TEXT Teletext aufrufen MUTE Ton-Stummschaltung Multi-Picture-Funktion, Bildvorschau aufrufen Lautstärke anheben/Cursor-Bewegung rechts Im Normalbetrieb: aktuelle Programmliste aufrufen Im Menü: Menüpunkt bestätigen Wechsel zum nächst niedrigeren Programmplatz/ Cursor-Bewegung abwärts Eigene Favoritenliste aufrufen RECALL... -
Seite 5: Vorwort
Vorwort Diese Bedienungsanleitung hilft Ihnen beim • bestimmungsgemäßen • sicheren • vorteilhaften Gebrauch des digitalen terrestrischen Receivers, kurz Receiver genannt. Wir setzen voraus, dass Bediener des Receivers über allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik verfügen. Jede Person, die diesen Receiver •... -
Seite 6: Inhaltsverzeichnis
Inhaltsverzeichnis Geräteübersicht .................. 3 Die Fernbedienung ................4 Vorwort ....................5 Gestaltungsmerkmale ..............5 Inhaltsverzeichnis................6 Sicherheitshinweise ................. 8 Grundlegende Sicherheitshinweise..........8 Erläuterung der Sicherheitshinweise ..........10 Bestimmungsgemäßer Gebrauch............. 11 Lieferumfang ................... 12 Beschreibung.................. 13 In den Menüs navigieren ..............13 Receiver anschließen .............. - Seite 7 Benutzer-Oberfläche auf dem TV-Bildschirm ........36 Tasten mit Sonderfunktionen............37 TV/Radio ................... 37 ZOOM ....................37 M/P....................37 HELP....................38 Audio....................38 EPG ....................38 PAUSE....................38 TEXT....................39 INFO ....................39 P+ ..................... 39 P- ...................... 40 RECALL .................... 40 FAV ....................
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung. Grundlegende Sicherheitshinweise Elektrischer Anschluss • Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. - Seite 9 • Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere. • Bezug von Ersatzteilen nur beim Hersteller. • Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers. Richtiger Standort • Stellen Sie den Receiver auf eine feste, ebene Unterlage. •...
-
Seite 10: Erläuterung Der Sicherheitshinweise
Richtiger Umgang mit Batterien • Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. • Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung. -
Seite 11: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Der Receiver dient dem Empfang von unverschlüsselten Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. -
Seite 12: Lieferumfang
Lieferumfang Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung. Anzahl Erklärung Receiver Fernbedienung Batterien Typ LR 03/AAA/1,5 V Externes Netzteil – Bedienungsanleitung (nicht abgebildet) -
Seite 13: Beschreibung
Beschreibung Mit dem Receiver können Sie unverschlüsselte digitale terrestrische Programme (free-to-air) über eine Haus- oder Zimmer-Antenne empfangen. Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen: • Deutsch • Englisch • Französisch • Italienisch • Portugiesisch • Spanisch • Tschechisch • Türkisch In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten CH▲, CH▼, V+, V-. - Seite 14 Weitere Ausstattungsmerkmale: • Software-Update über den RS 232-Anschluss auf der Geräterückseite. • Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten • Speichern des zuletzt gesehenen Programms (Last Channel Memory) • Symbolrate 1–35 MS/s und Frequenzeingang 146–860 MHz • 3 Tasten an der Frontblende •...
-
Seite 15: Receiver Anschließen
Receiver anschließen Receiver an Antenne anschließen Achtung! Entfernen Sie vor dem Anschließen alle Folien vom Receiver. Andernfalls kann der Receiver beschädigt werden. Überhitzungsgefahr. Verbinden Sie den Receiver über ein Antennen-Kabel mit der Antenne. Achtung! Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß... -
Seite 16: Anschluss Mit Scart-Kabel
Anschluss mit SCART-Kabel Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver. Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts. Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“ am Receiver. Verbinden Sie das SCART-Kabel mit dem Video-Gerät. -
Seite 17: Anschluss-Schema
Anschluss-Schema... -
Seite 18: Anschluss Mit Yuv-Kabel (Ycbcr)
Anschluss mit YUV–Kabel (YCbCr) Wenn Sie ein TV-Gerät mit YUV-Anschlüssen besitzen, können Sie dieses über den SCART-Anschluss „TV“ am Receiver anschließen. Dazu benötigen Sie ein YUV-Kabel mit YUV-Steckern am einen und einem SCART-Stecker am anderen Ende. Verbinden Sie das YUV-Kabel (nicht im Lieferumfang) mit den YUV-Anschlüssen am TV-Gerät. - Seite 19 Anschluss-Schema...
-
Seite 20: Anschluss Eines Audio-Digital-Receivers
Anschluss eines Audio-Digital-Receivers Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem optischen oder koaxialen Ausgang des Receivers verbinden. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage. - Seite 21 Anschluss koaxialer Digitalausgang Stecken Sie das Koaxial-Kabel in den Anschluss „COAXIAL“ am Receiver. Verbinden Sie das Koaxial-Kabel mit dem Audio-Digital-Receiver. Anschluss-Schema...
-
Seite 22: Anschluss Mit Cinch-Kabel
Anschluss mit Cinch-Kabel Wenn Sie eine Stereo-Anlage anschließen möchten, verbinden Sie die Cinch-Stecker des Cinch-Kabels mit den Buchsen „AUDIO R“ und „AUDIO L“ des Receivers. Achtung! Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage. -
Seite 23: Receiver Ans Stromnetz Anschließen
Receiver ans Stromnetz anschließen Achtung! Kontrollieren Sie den ordnungsgemäßen Anschluss alle Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden. Zuerst verbinden Sie das externe Netzteil mit dem Receiver. Erst dann stecken Sie das Netzteil in die Netz-Steckdose. Das Gerät befindet sich im Standby-Modus (Bereitschaft). -
Seite 24: In Betrieb Nehmen
In Betrieb nehmen Fernbedienung Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V (im Lieferumfang) Öffnen Sie das Batteriefach. Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein. Und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet. -
Seite 25: Ein- Und Ausschalten
Ein- und Ausschalten Um zwischen Standby-Modus und Betriebsmodus zu wechseln, drücken Sie die „ “-Taste am Receiver oder an der Fern- bedienung. Im Betriebs-Modus leuchtet die rote LED. Im Standby-Modus leuchtet zusätzlich die grüne LED. Erstinbetriebnahme Nach Einschalten des Receivers gelangen Sie automatisch auf das Willkommen-Menü. -
Seite 26: Menü-Aufbau
Menü-Aufbau Hauptmenü Untermenü Erläuterung Programme TV-Programmliste siehe folgenden Text Radio-Programmliste siehe folgenden Text (Symbol: Alle Favoriten löschen siehe folgenden Text Fernseher) Alle Programme löschen siehe folgenden Text Empfang Autom. Suche siehe folgenden Text Kanalsuchlauf siehe folgenden Text (Symbol: Kanaleinstellung siehe folgenden Text Antenne) Antennenausrichtung siehe folgenden Text... -
Seite 27: In Den Menüs Navigieren
In den Menüs navigieren In den Menüs navigieren Sie mit den Tasten CH▲, CH▼, V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Zusätzlich werden in weiteren Untermenüs die Zahlentasten benötigt. -
Seite 28: Programme
Programme TV-Programmliste • Bearbeiten der TV-Programmliste mit folgenden Werkzeugen: 1 Favorit Durch Drücken der 1-Taste legen Sie Ihre Favoriten fest. Ihnen stehen acht Favoritenlisten zur Verfügung. Neben den Programmen erscheint jeweils ein Herz-Symbol. 2 Beweg. Nach Drücken der 2-Taste erscheint hinter dem markierten Programm das Verschieben-Symbol. - Seite 29 Untermenü Beschreibung Ändern 1 Löschen, 2 Überspri(ngen), 3 Sperre(n), 4 Bearb., 5 Alle lösc(hen), ▲▼Wählen, ◄► Gruppe, P+P- Seite, MENU Zurück 1 Löschen Durch Markierung über die 1-Taste lassen sich ausgewählte Sender zum Löschen markieren. Bitte Auswahl mit OK-Taste bestätigen. 2 Überspr(ingen) Durch Markierung über die 2-Taste lassen sich ausgewählte Sender zum Überspringen markieren.
-
Seite 30: Empfang
Empfang Autom. Suche Einfachste Möglichkeit, um Ihre Programme zu installieren. Wählen Sie im Punkt „Suchmodus“ freie oder komplette Programmpalette . Starten Sie den Suchvorgang über den Punkt „Suche“. Achtung! Dieser Vorgang löscht alle zuvor gespeicherten Programme und speichert die neu gefundenen Programme. Kanalsuchlauf Über diesen Modus können Sie gezielt nach Programmen suchen, falls Ihnen der Sendekanal oder die Frequenz bekannt... -
Seite 31: Systemeinstellungen
Systemeinstellungen Punkte in diesem Menüverzeichnis: OSD-Sprache • OSD-Sprache Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen: Deutsch • Italienisch • Portugiesisch • Spanisch • Türkisch • Tschechisch • Englisch • Französisch • Erster Audiokanal Zweiter Audiokanal Bei diesen beiden Punkten wird die bevorzugte Audiosprache eingestellt. - Seite 32 LCN-Modus Hier können Sie den LCN-Modus ein- oder ausschalten (Standard-Einstellung „aus“, bei Einstellung „ein“ wird die Programmreihenfolge durch den Sender festgelegt.) Einschaltprogramm • Wenn Sie diese Funktion aktivieren, wird Ihr Receiver beim Einschalten immer auf das von Ihnen bevorzugte Programm geschaltet.
- Seite 33 Programm-Auswahl Erinnerungs- Datums-Eingabe datum Erinnerungszeit Uhrzeit-Eingabe Dauer Dauer der Einschaltzeit Schlaftimer Ausschaltzeit festlegen zwischen 10 und 120 Minuten Lade Timer-Voreinstellungen Timereinstellungen zurücksetzen OSD-Einstellung • Hier können Sie Ihr OSD-Menü personalisieren. Wenn Sie zur Werkseinstellung zurückkehren möchten, aktivieren Sie den Punkt „Voreinstellungen wiederherstellen“. Kindersicherung •...
-
Seite 34: Diverses
Diverses Information Unter diesem Menüpunkt erhalten Sie technische Informationen zum aktuell empfangenen Programm. Spiele Die Spiele Tetris, Snake und Othello stehen zu Ihrer Unterhalt- ung zur Verfügung. Wir wünschen Ihnen viel Spaß! Werkseinstellung Unter diesem Menüpunkt können Sie die Werkseinstellungen wiederherstellen. -
Seite 35: Bedienen
Bedienen Bildschirm-Einblendungen bei einem Programm- Wechsel Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (änderbar) eine Informationsleiste eingeblendet. In dieser Informationsleiste finden Sie folgende Hinweise: Programm –Name Aktuelles Datum Aktuelle Uhrzeit Speicherplatz TXT- Wird angezeigt, wenn der gewählte Sender Teletext anbietet. Symbol EPG- Wird angezeigt, wenn der gewählte Sender die Programm-... -
Seite 36: Benutzer-Oberfläche Auf Dem Tv-Bildschirm
Benutzer-Oberfläche auf dem TV-Bildschirm Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und entsprechend der Bedienungs- anleitung verbunden sein. Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf „MENU“-Taste können Sie dieses wieder verlassen. -
Seite 37: Tasten Mit Sonderfunktionen
Tasten mit Sonderfunktionen TV/Radio Mit der TV/Radio-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten. Der Receiver überträgt jetzt ein Radioprogramm und zeigt ein Hintergrundbild an. Um zum Fernsehprogramm zurückzuschalten, drücken Sie auf der Fernbedienung die TV/RADIO-Taste. ZOOM Mit der Zoom-Funktion können Sie einen Bildausschnitt vergrößern. -
Seite 38: Help
HELP Diese Taste hilft Ihnen während Sie sich im Menü befinden bei auftretenden Fragen weiter. Audio Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Des Weiteren können Sie hier den DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die COAXIAL-Buchse). -
Seite 39: Text
TEXT Teletext ist ein Informationssystem, das Teletext auf Ihrem Fernsehgerät anzeigt. Für den Teletext-Empfang muss der gewählte Sender diese Funktion unterstützen. Beim Programm-Wechsel wird Ihnen das TXT-Symbol angezeigt. Beim Vergleich mit anderen Receivern werden Sie feststellen, dass unser Teletext außergewöhnlich schnell ist. Um den Teletext einzuschalten, drücken Sie die TEXT-Taste. -
Seite 40: Recall
Im Normalbetrieb wechseln Sie mit dieser Taste zur davor liegenden Programmgruppe. In der TV-Programmliste wechseln Sie in Zehnerschritten die Programme. RECALL Durch drücken dieser Taste gelangen Sie zum zuvor gesehenen Programm. Drücken Sie die FAV-Taste. Der Bildschirm zeigt die von Ihnen festgelegten Favoriten an (siehe oben). -
Seite 41: Demontieren
Demontieren Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung. Entfernen Sie das Antennen-Kabel vom Receiver. Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen. Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton. -
Seite 42: Fehlfunktionen Beseitigen
Fehlfunktionen beseitigen Symptom Mögliche Ursache und Abhilfe Frontanzeige Das Stromkabel ist nicht angeschlossen. dunkel Schließen Sie das Netzteil an die Netz-Steckdose an. Hauptschalter einschalten. Rote und grüne Der Receiver ist im Standby-Betrieb. LED leuchten Drücken Sie die Standby-Taste an der Fernbedienung oder am Receiver Kein Ton oder Bild, Ändern Sie den Standort der Antenne. -
Seite 43: Technische Daten
Technische Daten Receiver Maße in mm (B × T × H) 228 × 165 × 44 Gewicht in Gramm Receiver 880 g Fernbedienung 80g (ohne Batterien) Eingangsfrequenzbereich 174 ... 230 MHZ 470 ... 860 MHZ Frequenzbereich Tuner-Eingang 146 ... 860 MHz bis Tuner-Ausgang Tuner-Eingang IEC - Kupplung... - Seite 44 Receiver Teletext: Teletextfilter gemäß dem ETS 300 472 –Standard Empfang von Teletextdaten (CVBS) gemäß ITU-R BT.653-2 Zeilen: 6- 22 und 320-335 Anschlußmöglichkeiten TV–SCART ( Ausgang) CVBS, RGB, YUV (YCbCr), Audio L, R VCR-SCART (Ausgang und CVBS, Audio L, R Eingang) Video, Audio L,R COAXIAL Digital Audio Ausgang...
-
Seite 45: Hersteller
Hersteller Änderungen am Gerät führen zum Erlöschen der Garantie und Gewährleistung des Herstellers. -
Seite 46: Konformitätserklärung
Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 73/23/EWG • EN 60 065 Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG • EN 55 013 • EN 55 020 • EN 61000-3-2 • EN 61000-3-3 Gerätetyp/Type: Digitaler terrestrischer Receiver 3512... -
Seite 47: Glossar
Glossar Alternating Current - Anschluss für Wechselstrom Direct Current - Anschluss für Gleichstrom Cinch-Stecker Koaxialer Stecker für den Anschluss von TV–Gerät oder Stereoanlage. Electronic Programm Guide Elektronische Programmzeitschrift Free-to-air services Gebührenfreie Dienste, die ohne speziellen Decoder empfangen werden können. Mute Taste der Fernbedienung zur Ton-Stummschaltung.
