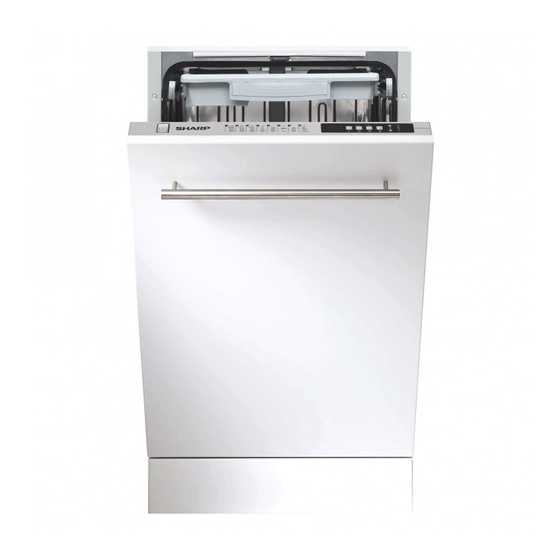

Sharp QW-S41I472X-EU Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Sharp QW-S41I472X-EU
Inhaltszusammenfassung für Sharp QW-S41I472X-EU
- Seite 1 Home Appliances QW-S41I472X-EU Dishwasher...
- Seite 3 Home Appliances QW-S41I472X-EU Dishwasher...
-
Seite 5: Inhaltsverzeichnis
INHALT KAPITEL-1: ERKLÄRUNG DES PRODUKTS Technische Daten Konformität mit Normen und Testdaten KAPITEL-2: HINWEISE UND EMPFEHLUNGEN IN BEZUG AUF IHRE SICHERHEIT Recycling Sicherheitshinweise Empfehlungen Ungeeignete Artikel für die Geschirrspülmaschine KAPITEL-3: INSTALLATION DER MASCHINE Aufstellen der Maschine Wasseranschlüsse Wasserzulaufschlauch Wasserablassschlauch Elektrischer Anschluss Bevor der ersten Verwendung der Maschine KAPITEL-4: GERÄT FÜR DIE VERWENDUNG VORBEREITEN Die Bedeutung der Wasserentkalkung... -
Seite 6: Kapitel 1: Produkterläuterung
KAPITEL 1: PRODUKTERLÄUTERUNG 1. Oberer Korb mit Schienen 7. Bedienfeld 2. Oberer Sprüharm 8. Dosiergerät für Spülmittel und Klarspüler 3. Unterer Korb 9. Besteckkorb 4. Unterer Sprüharm 10. Salzspender 5. Filter 11. Oberer Korb mit Schienen 6. Typenschild Turbotrockeneinheit: Dieses System sorgt für eine verbesserte Trocknung Ihres Geschirrs. - Seite 7 KAPITEL 1: TECHNISCHE ANGABEN Technische Angaben Kapazität 10 Gedecke Höhe 820 mm - 870 mm Breite 450 mm Tiefe 550 mm Nettogewicht 40 kg Stromversorgung 220-240 V, 50 Hz Gesamtstromverbrauch 1900 W Stromverbrauch beim Heizen 1800 W Pumpenstromverbrauch 100 W Abwasserpumpen- 30 W stromverbrauch...
-
Seite 8: Kapitel -2: Sicherheitshinweise Und Empfehlungen
KAPITEL -2: SICHERHEITSHINWEISE UND EMPFEHLUNGEN Recycling • Einzelne Komponenten und das Verpackungsmaterial Ihrer Maschine wurde aus wieder verwertbaren Stoffen hergestellt. • Kunststoffteile sind mit ihren internationalen Abkürzungen markiert: (>PE< , >PS< , >POM<, >PP< ) • Kartonteile wurden aus wieder verwertetem Papier hergestellt, das in die Alt- papiercontainer zum Recycling entsorgt werden müssen. - Seite 9 • Legen Sie keine ungeeignete oder schwere Gegenstände in den Korb, die seine Kapazität übersteigen. die seine Kapazität übersteigen. SHARP ist für Schäden an der Innenausstat- tung nicht haftbar. • Öffnen Sie Ihren Geschirrspieler niemals, wenn er in Betrieb ist. Ein Sicher- heitsschalter sorgt dafür, dass sich das Gerät abschaltet, wenn die Tür geöff-...
-
Seite 10: Empfehlungen
KAPITEL -2: SICHERHEITSHINWEISE UND EMPFEHLUNGEN Für die Sicherheit Ihrer Kinder • Stellen Sie sicher, dass das entfernte Verpackungsmaterial des Geräts außerhalb der Reichweite von Kindern aufbewahrt ist. • Erlauben Sie Kindern nicht, mit dem Gerät zu spielen oder es einzuschalten. •... - Seite 11 KAPITEL 3: AUFSTELLUNG DES GERÄTS AUFSTELLUNG DES GERÄTS Positionierung des Geräts Bei der Auswahl des Aufstellungsorts Ihrer Geschirrspülmaschine sollten Sie darauf achten, einen Platz auszusuchen, an dem Sie sie einfach beladen und entladen können. Stellen Sie Ihre Maschine nicht an einem Ort auf, wo die Gefahr besteht, dass die Raumtemperatur unter 0°C sinkt.
-
Seite 12: Kapitel -3: Aufstellung Des Geräts
KAPITEL -3: AUFSTELLUNG DES GERÄTS Wasserzuführungsschlauch Verwenden Sie nicht den Wasserzuführungsschlauch Ihrer alten Maschine. Verwenden Sie stattdessen den mit Ihrer Maschine mitgelieferten neuen. Wenn Sei einen neuen oder langen, ungebrauchten Wasserzuführungsschlauch verwen- den möchten, spülen Sie diesen vor dem Anschließen für eine Weile mit Wasser durch. -
Seite 13: Elektrischer Anschluss
KAPITEL 3: AUFSTELLUNG DES GERÄTS Warnung: Wenn ein Abwasserschlauch mit einer Länge von über 4 m verwendet wird, kann es sein, dass das Geschirr nicht sauber wird. In diesem Fall übernimmt unser Unter- nehmen keine Haftung. Elektrischer Anschluss Der geerdete Stecker Ihrer Maschine muss mit einer geerdeten Steckdose mit der geeigneten Spannung und Stromstärke verbunden werden. -
Seite 14: Kapitel-4: Gerät Auf Die Benutzung Vorbereiten
KAPITEL-4: GERÄT AUF DIE BENUTZUNG VORBEREITEN Bevor der ersten Verwendung der Maschine • Prüfen Sie nach, ob die Angaben Ihrer Strom- und Wasserversorgung mit den Werten, die in den Anschlussanweisungen für die Maschine angegeben sind, übereinstimmen. • Entfernen Sie sämtliches Verpackungsmaterial aus der Maschine. •... -
Seite 15: Wasserenthärtung Einstellen
KAPITEL-4: GERÄT AUF DIE BENUTZUNG VORBEREITEN Wasserenthärtung einstellen Produkt/ Deutsche Französische Britische Wasserhärteanzeige Wasser Härte Härte (dF) Härte (dE) Wasserhärte (dH) 0 – 5 0 – 9 0 – 6 L1 erscheint im Display. 6 – 11 10 – 20 7 –... -
Seite 16: Kombinierte Reiniger
KAPITEL-4: GERÄT AUF DIE BENUTZUNG VORBEREITEN Kombinierte Reiniger Kombinierte Reiniger können verschiedene Eigenschaften beinhalten. Bevor Sie den Reiniger zum ersten mal verwenden, sollten Sie die Anweisungen genau beachten. Im Allgemeinen erzielen Kombi-Reiniger nur unter ganz bestimmten Voraussetzungen zufriedenstellende Ergebnisse. Bitte beachten Sie bei Verwendung dieser Art von Produkten Folgendes: •... -
Seite 17: Kapitel-5: Befüllen Ihres Geschirrspülers
KAPITEL-5: BEFÜLLEN IHRES GESCHIRRSPÜLERS SOFT TOUCH (SANFTE BERÜHRUNG) Oberer Korb Höhenverstellbare Ablagen Diese Ablagen erhöhen das Fassungsvermögen des oberen Korbs. Sie können Ihre Gläser und Tassen auf diese Ablagen setzen. Sie können die Höhe dieser Ablagen einstellen. Dank dieser Möglichkeit können Sie unterschiedlich große Gläser unter diesen Ablagen platzieren. -
Seite 18: Lower Basket
KAPITEL-5: BEFÜLLEN IHRES GESCHIRRSPÜLERS Höhenverstellung des gefüllten oberen Korbs Der Korbhöhenverstellmechanismus am oberen Korb Ihrer Maschine ist dazu geschaffen, damit Sie die Höhe Ihres oberen Korbs, ohne dass Sie ihn gefüllt aus der Maschine entfernen müssen, nach oben oder unten zu verstellen, mehr Platz im oberen Bereich der Maschine zu schaffen. - Seite 19 KAPITEL-5: BEFÜLLEN IHRES GESCHIRRSPÜLERS Oberer Besteckkorb Der obere Besteckkasten ist dazu da, dass Sie ihre Gabeln, Löffel und Messer, lange Gerätschaften und kleine Teile unterbringen können. Da er leicht aus der Maschine genommen werden kann, ermöglicht dies, dass Sie ihr Besteck nach dem Spülvorgang zusammen mit dem Korb heraus nehmen können.
-
Seite 20: Alternative Korbbeladungen
KAPITEL-5: BEFÜLLEN IHRES GESCHIRRSPÜLERS Alternative Korbbeladungen Unterer Korb Oberer Korb DE-18... - Seite 21 KAPITEL-5: BEFÜLLEN IHRES GESCHIRRSPÜLERS Falsche Beladung Wichtiger Hinweis für Testlaboratorien Genauere Informationen über Leistungstests erhalten Sie unter folgender E-Mail Adresse: “dishwasher@standardtest.info” . Geben Sie in Ihrer E-Mail bitte die Modellbezeichnung und die Seriennummer (20 Stellen) an, die Sie auf der Tür des Geräts finden. DE-19...
-
Seite 22: Kapitel 6: Programmbeschreibungen
KAPITEL 6: PROGRAMMBESCHREIBUNGEN Programme Programm Nr. Auto Auto Auto Extra Hygiene Stark Normal Fein Programmbezeichnungen 60-70°C 50-60°C (P2) 30-50°C(P3) 70°C (P4) und Temperaturen (P1) Art der Lebensmittelabfälle Automatische Korrektur der Spülzeit mit Geschirr mit stark Temperatur und Wassermenge durch Angabe des eingetrockneten Verschmutzungsgrads des Geschirrs Rest, die schon... - Seite 23 KAPITEL 6: PROGRAMMBESCHREIBUNGEN Programme Programm Nr. Express 50’ Öko Schnellwaschgang Vorspülen 65°C ( Referenzwert ) Programmbezeich- 65°C ( P5) 50°C ( P6) 40°C ( P7) nungen und Tempe- raturen Art der Suppen, Soßen, Kaffee, Milch, Kaffee, Milch, Tee, Vorspülen um Lebensmittelabfälle Nudeln, Eier, Tee, Aufschnitt,...
-
Seite 24: Kapitel 7: Gerät Einschalten Und Auswahl Eines Programms
KAPITEL 7: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS 3 4 5 6 1.) Ein-/Aus Netzschalter Wenn der EIN/AUS Netzschalter gedrückt wird, zeigt die Programmanzeige das Programmende durch Blinken 2.) Programmanzeige Die Programmanzeige zeigt die Zeitdauer der Programme und die verbleibende Zeit im Programmablauf. Sie können mit dieser Anzeige auch den Ablauf des gewählten Programms verfolgen. - Seite 25 KAPITEL 7: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS 7.) Salzwarnanzeige Um festzustellen, ob noch ausreichend Wasserenthärtersalz in der Maschine ist, sehen Sie nach, ob die Salzwarn- Leuchtanzeige auf der Anzeige aufleuchtet. Wenn die Salzwarn-Leuchtanzeige zu leuchten beginnt, müssen Sie den Salzbehälter auffüllen. Klarspüler-Warnanzeige Um festzustellen, ob noch genug Klarspüler in der Maschine ist, sehen Sie nach, ob auf der Anzeige das Klarspülerwarnlicht.
-
Seite 26: Kapitel-7: Gerät Einschalten Und Auswahl Eines Programms Gerät Einschalten
KAPITEL -7: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS Gerät einschalten Durch Drücken des Ein/Aus Netzschalters wird die Maschine EIN/AUS-geschaltet, zwei Querstriche erscheinen und die Programmanzeige zeigt das Ende des Wenn Sie ein Programm mit der Programms an. Programmwahltaste auswählen, erscheint das gewählte Programm (P1,P2, usw.) auf der Programmanzeige und die Kontrollleuchte erlischt. -
Seite 27: Programm Wechseln, Mit Rückstellung
KAPITEL -7: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS Programm wechseln, mit Rückstellung Wenn Sie ein laufendes Spülprogramm abbrechen möchten, nach dem es wieder angelaufen ist. 1- Öffnen Sie die Spülmaschinentür. Auf der Anzeige erscheint das zuletzt ausgewählte Programm. Nach dem Schließen der Tür beginnt das Abpumpen. -
Seite 28: Kapitel-8: Wartung Und Reinigung
KAPITEL-8: WARTUNG UND REINIGUNG Die regelmäßige Reinigung des Gerätes verlängert seine Lebensdauer. Im Spülbereich des Gerätes können sich Öl und Kalk ablagern. Bei solchen Ablagerungen -Füllen Sie das Spülmittelfach ohne Geschirr in die Maschine zu laden und lassen Sie die Maschine bei hoher Temperatur laufen. -
Seite 29: Kapitel 9: Fehlermeldungen Und Lösungsvorschläge
KAPITEL 9: FEHLERMELDUNGEN UND LÖSUNGSVORSCHLÄGE FEHLER- Fehlerbeschreibung Lösungsvorschlag CODE • Überzeugen Sie sich davon, dass der Wasserzulauf komplett geöffnet ist und das Wasser nicht abgestellt wurde. • Schließen Sie den Wasserzulauf, trennen Sie den Unzureichender Wasser- Wasserzulaufschlauch von der Armatur und reinigen Sie den Filter zulauf am Verbindungsstück des Schlauches. -
Seite 30: Kapitel-10: Praktische Und Nützliche Informationen
KAPITEL-10: PRAKTISCHE UND NÜTZLICHE INFORMATIONEN • Filter zugesetzt. • Filter nicht korrekt eingesetzt. • Wasserpumpe zugesetzt. Wenn sich weiße Flecken am Geschirr befinden • Zu wenig Spülmittel verwendet. • Klarspülerdosierung zu gering eingestellt. • Trotz hoher Wasserhärte wird kein Spezialsalz verwendet. •... -
Seite 31: Entsorgung Ihrer Alten Spülmaschine
ENTSORGUNG IHRER ALTEN SPÜLMASCHINE Dieses Symbol auf dem Produkt oder der Verpackung besagt, dass das Produkt nicht als Hausmüll behandelt werden darf. Stattdessen muss es bei einem Entsorgungsunternehmen für die Sammlung von Elektro- und Elektronikschrott abgegeben werden. Elektronikschrott abgegeben werden. Damit tragen Sie zum Umweltschutz und der menschlichen Gesundheit bei. Die Wiederverwertung von Rohstoffen hilft, unsere natürlichen Ressourcen zu erhalten.
