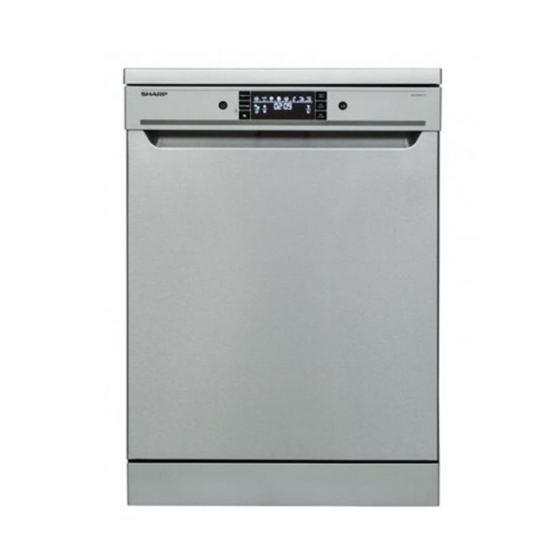

Sharp QW-GT32F452W-EU Gebrauchsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Sharp QW-GT32F452W-EU
Inhaltszusammenfassung für Sharp QW-GT32F452W-EU
- Seite 1 Home Appliances QW-GT32F452I-EU QW-GT32F452W-EU Dishwasher DE-1...
- Seite 3 Home Appliances QW-GT32F452I-EU QW-GT32F452W-EU Dishwasher DE-3...
-
Seite 5: Inhaltsverzeichnis
INHALT KAPITEL-1: PRODUKTERLÄUTERUNG Technische Angaben .............................5 Normenkonformität und Testdaten ........................5 KAPITEL-2: SICHERHEITSHINWEISE UND EMPFEHLUNGEN Recycling ...............................6 Sicherheitshinweise ............................6 Empfehlungen ...............................8 Nicht für die Geschirrspülmaschine geeignete Gegenstände ...............8 Kapitel-3: AUFSTELLUNG DES GERÄTS Positionierung des Geräts ..........................8 Wasseranschlüsse ............................9 Wasserzuführungsschlauch ..........................9 Wasserablassschlauch ..........................9 Elektrischer Anschluss...........................10 Den Geschirrspüler unter der Arbeitsplatte einbauen..................11 KAPITEL-4: BEFÜLLEN IHRES GESCHIRRSPÜLERS... -
Seite 6: Kapitel 1: Produkterläuterung
KAPITEL 1: PRODUKTERLÄUTERUNG 1. Arbeitsplatte 7. Typenschild 8. Bedienfeld 2. Oberer Korb mit Ablagen 9. Spülmittel- und Klarspülerbehälter 3. Oberer Sprüharm 10. Salzbehälter 4. Unterer Korb 11. Obere Schienensperre 5. Unterer Sprüharm 12. Oberer Besteckkorb 6. Filter Turbo-Trocknungseinheit: Dieses System sorgt für eine verbesserte Trocknung Ihres Geschirrs. -
Seite 7: Technische Angaben
KAPITEL 1: TECHNISCHE ANGABEN Technische Angaben Fassungsvermögen 15 Maßgedecke Höhe 850 mm Höhe (ohne Arbeitsplatte) 820 mm Breite 598 mm Tiefe 598 mm Nettogewicht 53 kg Versorgungsspannung 220-240 V, 50 Hz Leistungsaufnahme 1900 W Heizleistung 1800 W Pumpenleistung 100 W Abwasserpumpenleistung 30 W Wasserzufuhrdruck... -
Seite 8: Kapitel 2: Sicherheitshinweise Und Empfehlungen
Wenn Sie Ihr geliefertes Gerät entgegen nehmen: • Wenn Sie außen an der Verpackung des Geräts eine Beschädigung entdecken, setzen Sie sich bitte mit dem Verkäufer oder dem Sharp Helpdesk in Verbindung. • Entfernen Sie, wie angegeben, das Verpackungsmaterial und entsorgen es den Vor- schriften entsprechend. - Seite 9 • Legen Sie Messer oder andere Gegenstände mit Schneidflächen mit der scharfen Seite nach unten in den Besteckkorb. • Wenn das Stromversorgungskabel beschädigt ist, muss es von SHARP oder einem Servicetechniker ausgetauscht werden. • Wenn die Energiesparoption eingeschaltet ist, öffnet sich die Tür zum Ende des Spülprogramms selbsttätig.
-
Seite 10: Empfehlungen
KAPITEL 2: SICHERHEITSHINWEISE UND EMPFEHLUNGEN Empfehlungen • Entfernen Sie zur Strom- und Wassereinsparung grobe Speisereste von Ihrem Geschirr, bevor Sie es in die Maschine stellen. Schalten Sie die Maschine erst ein, wenn Sie sie voll beladen haben. • Verwenden Sie das Vorwaschprogramm nur, wenn es unbedingt erforderlich ist. •... -
Seite 11: Wasserzuführungsschlauch
KAPITEL 3: AUFSTELLUNG DES GERÄTS Wasseranschluss Die Sanitärleitungen müssen für den Anschluss einer Geschirrspülmaschine geeignet sein. Eben- falls empfehlen wir, dass Sie an der Stelle, an der der Wasseranschluss in Ihr Haus oder Ihre Woh- nung kommt, einen Filter in die Leitung einzubauen, damit Schäden an der Maschine durch Ver- schmutzungen (Sand, Lehm, Rost usw.) durch die Hauptwasserleitung oder die Sanitärleitungen zu vermeiden und Probleme wie Vergilben oder Rückstände nach dem Spülen auszuschließen. -
Seite 12: Elektrischer Anschluss
KAPITEL 3: AUFSTELLUNG DES GERÄTS Achtung: Wenn ein Abwasserschlauch mit einer Länge von über 4 m verwendet wird, kann es sein, dass das Geschirr nicht sauber wird. In diesem Fall übernimmt unser Unter- nehmen keine Haftung. Elektrischer Anschluss Der geerdete Stecker Ihrer Maschine muss mit einer geerdeten Steckdose mit der geeigneten Spannung und Stromstärke verbunden werden. -
Seite 13: Den Geschirrspüler Unter Der Arbeitsplatte Einbauen
KAPITEL 3: AUFSTELLUNG DES GERÄTS Den Geschirrspüler unter der Arbeitsplatte einbauen Wenn Sie Ihren Geschirrspüler unter einer Arbeitsplatte einbauen möchten, müssen Sie prüfen, ob Ihnen darunter genügend Platz zur Verfügung steht und ob die Anschlüsse für Strom und Wasser dies zulassen.1 Wenn Sie zu dem Schluss kommen, dass der Platz unter der Arbeitsplatte für die Aufstellung der Maschine geeignet ist, müssen Sie die obere Platte (wie in der Abbildung gezeigt) abnehmen. - Seite 14 KAPITEL 3: AUFSTELLUNG DES GERÄTS Stellen Sie die Füße des Geschirrspülers gemäß der Bodenfläche bei Ihnen ein.3 Achten Sie darauf, dass keine Schläuche oder Leitungen geknickt oder beschädigt werden.4 Produkt Ohne Isolierung Mit Isolierung gesamte Für 2. Korb Für 3. Korb Produkt Höhe 820 mm...
-
Seite 15: Kapitel-4: Befüllen Ihres Geschirrspülers
KAPITEL-4: BEFÜLLEN IHRES GESCHIRRSPÜLERS SOFT TOUCH (SANFTE BERÜHRUNG) Oberer Korb Höhenverstellbare Ablagen Diese Ablagen erhöhen das Fassungsvermögen des oberen Korbs. Sie können Ihre Gläser und Tassen auf diese Ablagen setzen. Sie können die Höhe dieser Ablagen einstellen. Dank dieser Möglichkeit können Sie unterschiedlich große Gläser unter diesen Ablagen platzieren. - Seite 16 KAPITEL-4: BEFÜLLEN IHRES GESCHIRRSPÜLERS Oberer Besteckkorb Der obere Besteckkasten ist dazu da, dass Sie ihre Gabeln, Löffel und Messer, lange Gerätschaften und kleine Teile unterbringen können. Da er leicht aus der Maschine genommen werden kann, ermöglicht dies, dass Sie ihr Besteck nach dem Spülvor- gang zusammen mit dem Korb heraus nehmen können.
-
Seite 17: Alternative Korbbeladungen
KAPITEL-4: BEFÜLLEN IHRES GESCHIRRSPÜLERS Alternative Korbbeladungen Unterer Korb Oberer Korb Falsche Beladung Wichtiger Hinweis für Testlaboratorien Genauere Informationen über Leistungstests erhalten Sie unter folgender E-Mail Adresse: “dishwasher@standardtest.info” . Geben Sie in Ihrer E-Mail bitte die Modellbezeichnung und die Seriennummer (20 Stellen) an, die Sie auf der Tür des Geräts finden. DE-15... -
Seite 18: Kapitel 5: Programmbeschreibungen
KAPITEL 5: PROGRAMMBESCHREIBUNGEN Programmelemente Programmnummer Verweis Programmname Vorspülen Schnellspülen 14 Schnell 30 Öko 50 °C min 40 °C Spültemperatur 35 °C 40 °C 50 °C Art der Frische leichte Frische leichte Frische leichte Frische leichte Lebensmittelreste Verschmutzung, Verschmutzung, Verschmutzung, Verschmutzung, Kaffee, Milch, Tee, Kaffee, Milch, Tee, Kaffee, Milch, Tee,... - Seite 19 KAPITEL 5: PROGRAMMBESCHREIBUNGEN Programmelemente Programmnummer Programmname Express, 50 min Auto-Schonend Auto-Normal Auto-Intensiv Spültemperatur 65 °C 30 – 50 °C 50 – 60 °C 60 – 70 °C Art der Eingetrocknete Suppen, Eingetrocknete Suppen, Saucen, Aufläufe, Eier, Reis, Lebensmittelreste Saucen, Aufläufe, Kartoffeln, Ofengerichte, Frittiertes Eier, Reis, Kartoffeln, Ofengerichte, Frittiertes...
-
Seite 20: Programme
KAPITEL 6: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS 3 3 3 3 3 3 3 3 10.a) 10.b) 10.c) 10.d) 10.e) 10.f) 15.b 15.c 15.d 15.a 1- Ein-/Aus-Knopf 13- Salz-Füllstand-Warnanzeige 2- Türgriff 14- Klarspüler-Füllstand-Warnanzeige 3- Start/Standby-Knopf 15- Anzeige der folgenden Programmphasen 4- Halbe-Befüllung-Knopf a- Waschphasen-Symbol 5- Programmtaste... - Seite 21 KAPITEL 6: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS Ein-/Ausschalt-Taste (1) Mit dem Drücken der Ein-/Ausschalt-Taste wird die Maschine aktiviert und die Anzeige zeigt das zuletzt verwen- dete Programm. In der ausgeschalteten Position, sind die LEDs auf der Anzeige aus. Türgriff (2) Bitte verwenden Sie den Türgriff zum Öffnen und Schließen Ihrer Maschine.
-
Seite 22: Einschalten Der Maschine
KAPITEL 6: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS Einschalten der Maschine 1. Drücken Sie den Ein/Aus-Schalter. 1 2. Wählen Sie für ihr Geschirr das gewünschte Programm mit dem Programmwahlknopf aus. 5 3. Wenn Sie möchten, können Sie auch Zusatzfunktionen einstellen. 4 6 7 9 4. -
Seite 23: Programmänderung
KAPITEL 6: GERÄT EINSCHALTEN UND AUSWAHL EINES PROGRAMMS Programmänderung Wenn Sie ein Spülprogramm nach dem Programmbeginn ändern wollen; Drücken Sie den Start/Standby-Knopf. 3 • Wählen Sie das neue Programm mit der Programmtaste. 5 • Das neu gewählte Programm macht dort weiter, wo das alte aufgehört hat. •... -
Seite 24: Entsorgung Ihrer Alten Spülmaschine
ENTSORGUNG IHRER ALTEN SPÜLMASCHINE Dieses Symbol auf dem Produkt oder der Verpackung besagt, dass das Produkt nicht als Hausmüll behandelt werden darf. Stattdessen muss es bei einem Entsorgungsunternehmen für die Sammlung von Elektro- und Elektronikschrott abgegeben werden. Damit helfen Sie, Schäden von Ihren Mitmenschen und der Umwelt abzuhalten.
