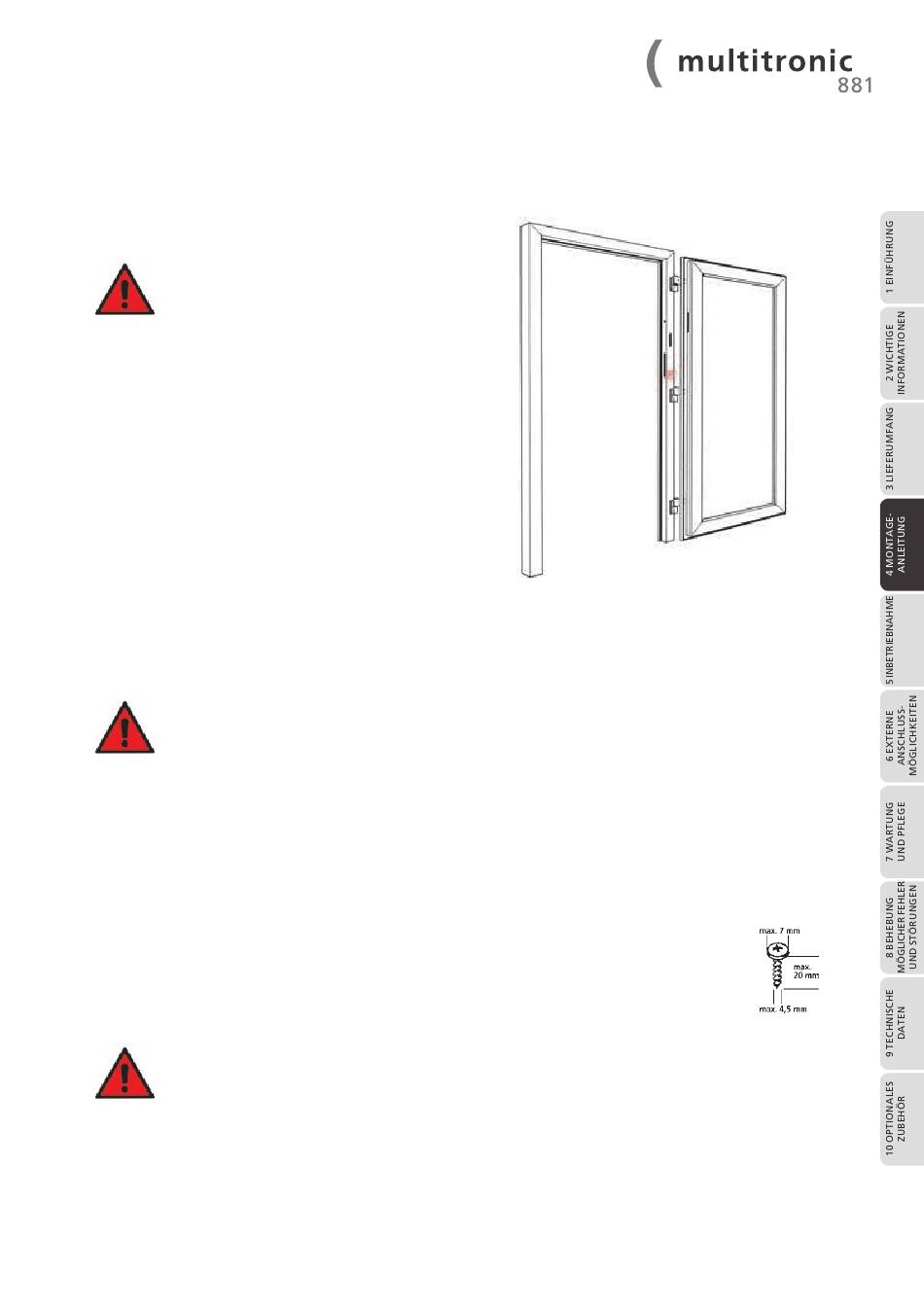

4.1.7 Bohrung für das 230 V Kabel
Bohrung gemäß separater Fräszeichnung auf der Profil-
rückseite innerhalb der Ausfräsung für das Schaltnetzteil
Diese Bohrung muss beidseitig, sorgfältig
entgratet werden! Zum Schutz des 230 V
Kabels die mitgelieferte Kabel schutz-
buchse in die Bohrung einsetzen. Das
Kabel ist gegen Aufscheuern zu schützen
und gegen Zugkräfte zu fixieren.
4.1.8 Sicherheitshinweise
Alle Fräsungen und Bohrungen müssen sorgfältig entgratet werden. Die Kabel sind in diesem Bereich
gegen Aufscheuern zu fixieren. Sämtliche Fräs- und Bohrspäne müssen sorgfältig aus den Profilen
entfernt werden.
4.1.9 Schrauben zur Befestigung der einzelnen Bauteile
Zur Befestigung sämtlicher Bauteile können herkömmliche Fensterbauschrauben mit einem Schrau ben-
kopfdurchmesser von max. 7 mm und einem Schraubendurchmesser von max. 4,5 mm verwendet werden.
Die Kunststoffteile (Schaltnetzteil, Kontaktflächeneinheit etc.) sind mit Schrauben mit einer Länge von
max. 20 mm zu befestigen. Für die Befestigung der Metallteile (Stulpe, Schließteile etc.) ist die Länge nach
Bedarf wählbar.
Je nach Profilmaterial sind die Schraublöcher mit einem entsprechenden Bohrer vorzubohren.
Die Schrauben sind unbedingt von Hand anzuziehen, da einige Bauteile aus
Kunststoff gefertigt sind und das zu starke Anziehen, z. B. durch einen Akku-
schrauber, zu Beschädigungen führen kann.
Es ist darauf zu achten, dass die Kontaktflächeneinheit mit der Stößelkontakt einheit
exakt horizontal ausgerichtet ist.
11
