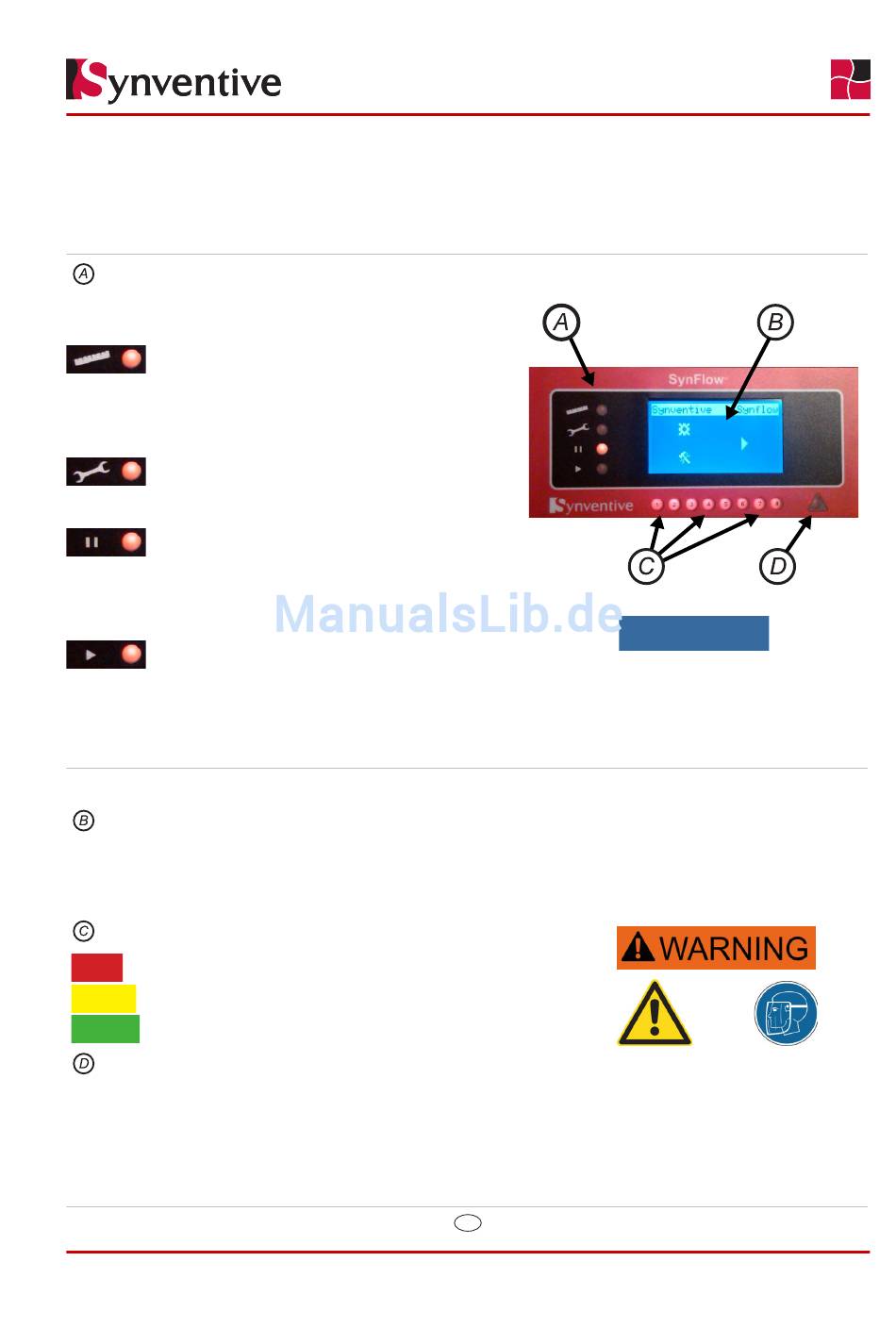

Handbedienteil (SRI) Operation

Das Handbedienteil (Secure Remote Interface SRI) wird zur Darstellung und Eingabe der
Parameter der SynFlow® Regeleinheit verwendet.
Betriebs-Modus LED Anzeige
LEDs des Handbedienteils (SRI) zeigen die aktive Betriebsart der Syn-
Flow® Regeleinheit an.
Kalibriermodus; Der Kalibriermodus dient zur Kalibrie-
rung der Endlagenpositionen der Verschlussnadel im
Nadelbetätigungszylinder. Alle SynFlow® Zylinder eines
SynFlow® Systems müssen vor der ersten Nutzung mit
der Regeleinheit kalibriert werden.
Manueller Modus; Im manuellen Modus werden die min.
und max. Ansteuerspannungen der FRV´s angezeigt
und können hier geändert werden.
Inaktiv-Modus; Der Inaktiv-Modus ist der erste von zwei
möglichen Startmodi. Bei aktiviertem Standbymodus
wird die Öffnungsgeschwindigkeit der Verschlussnadeln
nicht durch SynFlow® geregelt. Alle Verschlussnadeln
öffnen mit voller Geschwindigkeit.
Aktiv-Modus; Der Aktiv-Modus ist der zweite Startmo-
dus. SynFlow® steuert die Öffnungsgeschwindigkeit
der Verschlussnadel. Wenn das System im Aktiv-Modus
gestartet wird, startet SynFlow® mit dem zuletzt im
Werkzeug verwendetem Profil. Verschlussnadeln wer-
den entsprechend des Profils gesteuert.
Touch-Screen Schnittstelle
Die Parameter der SynFlow® Regeleinheit können über den Touch-
Screen, durch Berührungen mit dem Finger oder einen Stift, angezeigt
und bearbeitet werden.
Nadelbetätigungszylinder LEDs
Rot
Nadelverschluss ist geschlossen
Gelb
Die Verschlussnadel ist in Bewegung
Grün
Nadelverschluss ist geöffnet
Fehler Alarm - LED
Der LED Fehler-Alarm zeigt an, dass SynFlow® einen Fehler festge-
stellt hat. Wenn das Einspritz-Stop-Kabel installiert wurde, kann ein
Einspritzen durch die SGM verhindert werden, bis der Fehler beseitigt
und quittiert wurde.
© 2015 Synventive Molding Solutions
Übersetzung der englischen Originalanleitung
Irrtümer und Auslassungen vorbehalten.
Alle Rechte vorbehalten.
DE
SynFlow® Anwender Handbuch
- 7 -
EINGESCHRÄNKT: Eigentum von Synventive.
Für eingeschränkte Verteilung an dritte Personen
nach Bedarf und Verwendungszweck.
Handbedienteil (SRI) Operation
Doc004930.ai
NOTICE
Berühren Sie den Bildschirm nicht
mit scharfkantigen Gegenständen,
da sonst die Bedienoberfläche be-
schädigt werden könnte.
Für jede 8-Zonen-Regeleinheit wird ein eigenes
Handbedienteil (SRI) benötigt. Mit dem Handbe-
dienteil muss der Aktiv-Modus für jede Regeleinheit
separat festgelegt werden. Über die Windows-
Anwendung für SynFlow® kann der Aktiv-Modus für
alle angeschlossenen Regeleinheiten gleichzeitig
festgelegt werden.
Achten Sie darauf, beim Öffnen der Schutztüren,
Schutzausrüstung zu tragen. Verlassen Sie sich
NICHT auf Statusanzeigen und betreten Sie nicht
das geöffnete Werkzeug, auf Grund nur dieser Sta-
tusanzeigen. Die Gefahr von Verbrennungen durch
heißes Polymer und / oder Verletzungsgefahr durch
Quetschungen bleibt bestehen.
Im speziellen Anwendungsfall, bitte
Rücksprache mit Synventive halten.
C P
T A
SVC-17-0027_DE-Rev04
