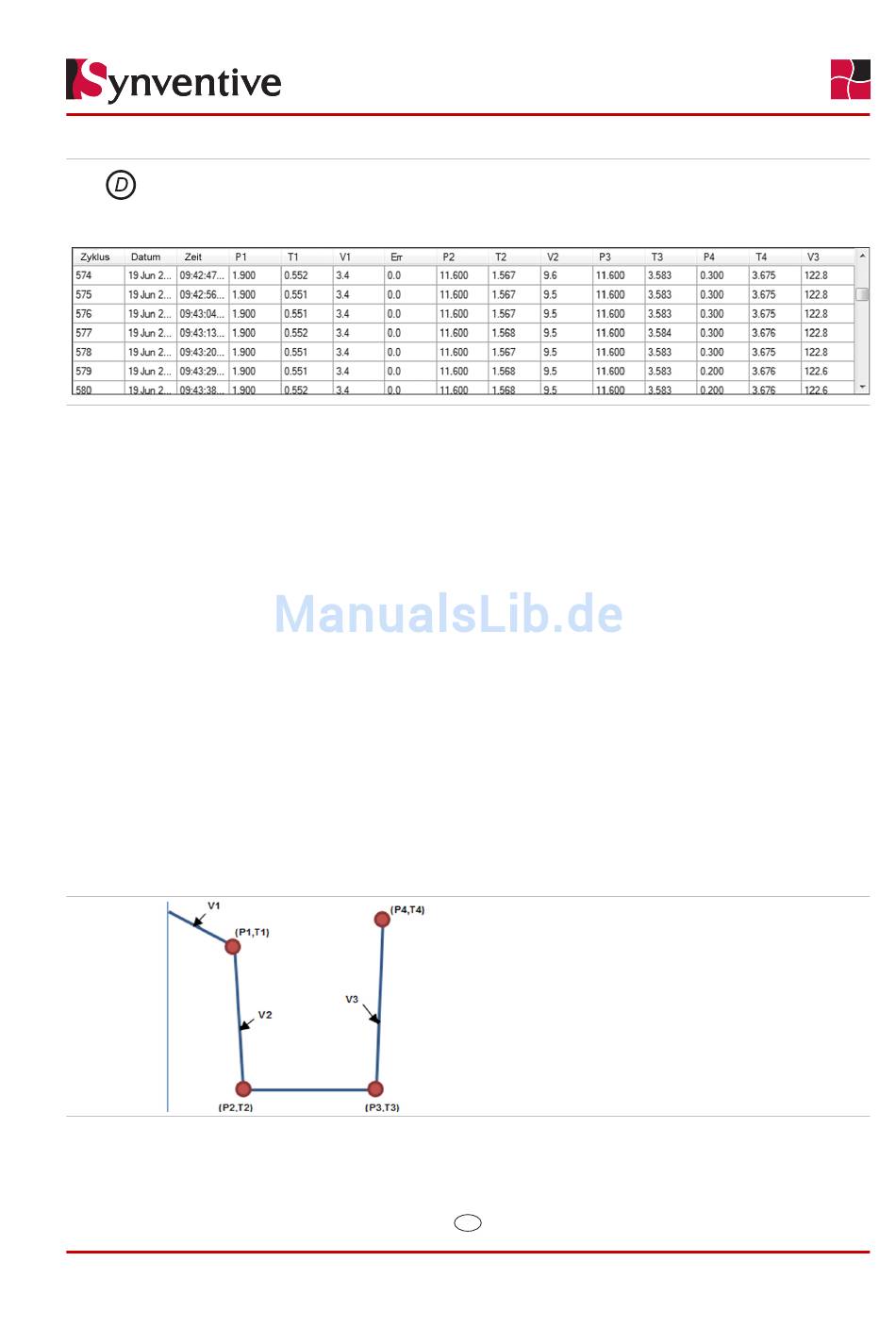

Zyklusdatensätze
SynFlow® berechnet für jeden Zyklus die Daten. Wenn SynFlow® für Windows mit der Regeleinheit verbun-
den ist, werden am Ende eines jeden Zyklus der Regeleinheit die Daten entnommen.
Die Zyklusdaten sind wie folgt beschrieben:
Zyklus:
Zyklusnummer.
Datum: Das Datum des Einspritzzyklus
Zeit:
Der Zeitpunkt des Einspritzzyklus
P1
: Verschlussnadel-Position am Ende der ersten Stufe der Öffnungsbewegung. Sobald P1 erreicht ist, wird die zweite
mm
Stufe der Öffnungsbewegung mit voller Geschwindigkeit durchgeführt.
T1
:
Die Zeit, welche die Verschlussnadel benötigt um die P1-Position zu erreichen
sek
V1
:Die Regelgeschwindigkeit ist die Öffnungsgeschwindigkeit während der ersten Stufe.
mm/sek
Err:
Der Fehler Prozentsatz für diesen Zyklus.
P2
: Die Position der Verschlussnadel bei vollständiger Nadelöffnung.
mm
T2
:
Die Zeit, welche die Verschlussnadel benötigt um die Position der vollständigen Nadelöffnung zu erreichen.
sek
V2
:Geschwindigkeit der Verschlussnadel während der zweiten Stufe der freien Nadelöffnungsbewegung (von P1 - P2).
mm/sek
P3
: Ist der Punkt, wenn SynFlow® die einsetzende Nadelschließbewegung feststellt.
mm
T3
:
Ist der Zeitpunkt, wenn SynFlow® den Beginn der Nadelschließbewegung erkennt.
sek
Anmerkung: T3 - T2 ist die Zeit, in der der Nadelverschluss vollständig geöffnet war.
P4
: Ist der Punkt, wenn SynFlow® erkennt, dass die Verschlussnadel die „geschlossen" Position erreicht hat.
mm
T4
:
Ist der Zeitpunkt, wenn SynFlow® erkennt, dass die Verschlussnadel die „geschlossen" Position erreicht hat.
sek
V3
:Die Schließgeschwindigkeit der Verschlussnadel.
mm/sek
