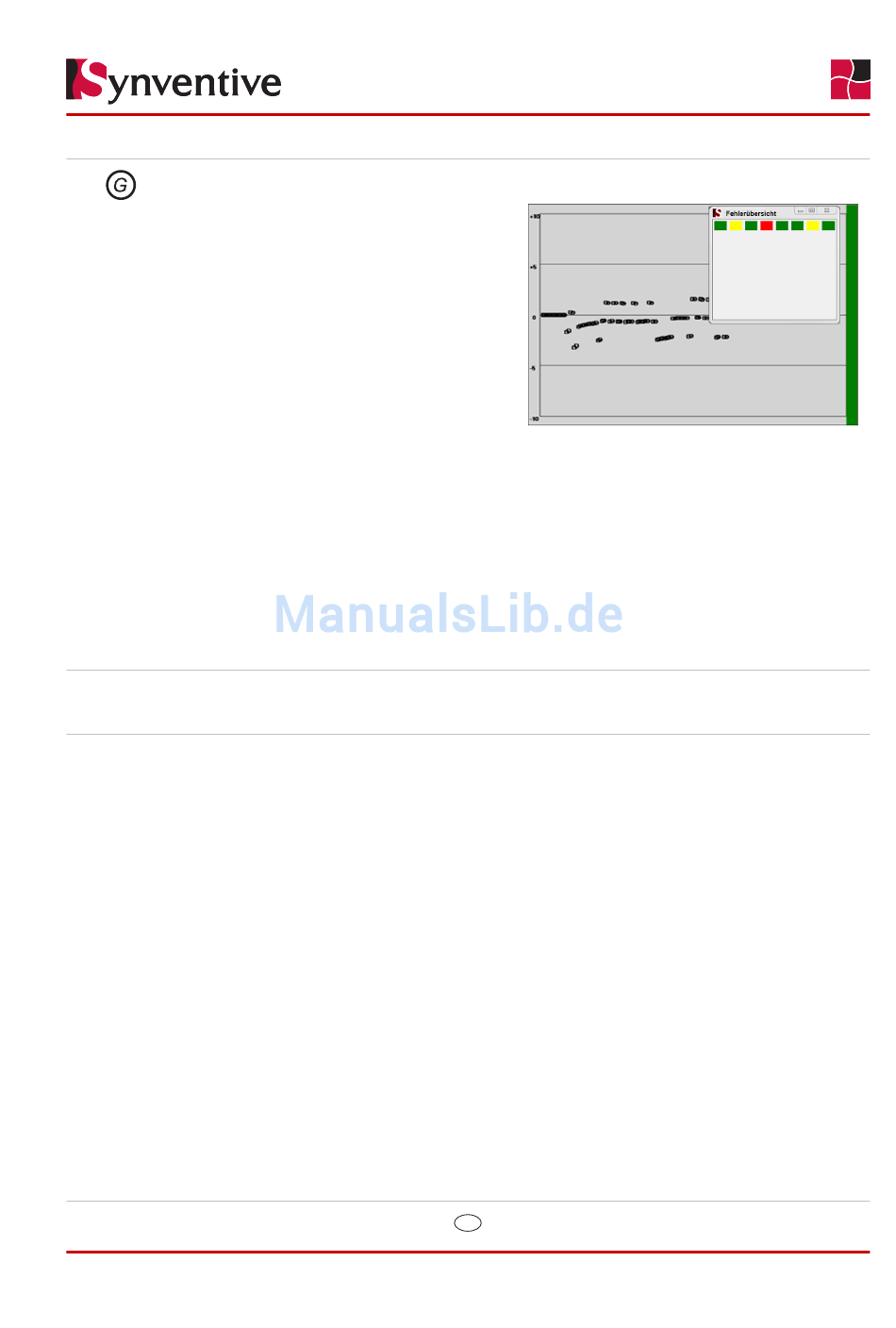

Verlaufsübersicht der
Regelgeschwindigkeitsfehler
Die Verlaufsübersicht zeigt Abweichung der Regelge-
schwindigkeit für jeden Zyklus. Es wird die Anzahl
der letzten Zyklen angezeigt, wobei
Zyklen auf dem Datenraster ist.
Jeder Kreis im Diagramm repräsentiert einen Zyklus.
Die Grenzwerte + / - entsprechen der prozentualen
Toleranz für eine Zone. Wenn sich ein Fehlerwert
innerhalb der halben Toleranz bewegt, ist der Balken
auf der rechten Seite GRÜN. Wenn der Fehlerwert
die halbe Toleranz überschreitet oder unterschreitet,
wird der Balken GELB. Wenn der Fehlerwert größer
als die angegebene Toleranz ist, wird dies als ein
Dreieck auf der Toleranz-Linie aufgetragen und der
Balken wird ROT.
Durch einen Rechtsklick auf die Betriebsaufzeich-
nung, erhalten Sie ein Fenster mit einer Zusammen-
fassung, welche den Status jeder Zone anzeigt.
Ein Klick auf eine bestimmte Zone bewirkt, dass sich
das Aktiv-Register zum Fensterinhalt dieser Zone
verschiebt.
6.5.8 Fehlererkennung Optionen
Es gibt zwei Arten von Fehlerzuständen:
●
Temperaturfehler (immer erkannt).
Temperaturfehler können nicht gelöscht werden.
Das Symbol, mit welchem der Fehler angezeigt wurde,
wechselt wieder in sein ursprüngliches Aussehen, wenn
die Temperatur wieder innerhalb der Grenzwerte liegt.
●
Verschlussnadel/Zyklus-Fehler (nur wenn die Fehlerer-
kennung mit "An" aktiviert ist, muss der Anwender den
Fehler quittieren).
●
Regelgeschwindigkeit ausserhalb der Toleranz
(Fehlercode 1)
●
Verschlussnadel hängt (Fehlercode 2)
●
Fehler in der Kalibrierung (Fehlercode 3)
●
Zyklus nicht abgeschlossen (Fehlercode 4)
Wenn eine der oben aufgeführten Bedingungen
während eines Zyklus eintrifft, wird ein Fehler-
symbol angezeigt. Klicken Sie auf die Schalt-
fläche Fehlersymbole, um eine Zusammenfas-
sung der Fehler angezeigt zu bekommen.
© 2015 Synventive Molding Solutions
Übersetzung der englischen Originalanleitung
Irrtümer und Auslassungen vorbehalten.
Alle Rechte vorbehalten.
n
n
die Anzahl der
DE
SynFlow® Anwender Handbuch
- 47 -
EINGESCHRÄNKT: Eigentum von Synventive.
Für eingeschränkte Verteilung an dritte Personen
nach Bedarf und Verwendungszweck.
SynFlow® für Windows Funktions Register
Im speziellen Anwendungsfall, bitte
Rücksprache mit Synventive halten.
C P
T A
SVC-17-0027_DE-Rev04
