4

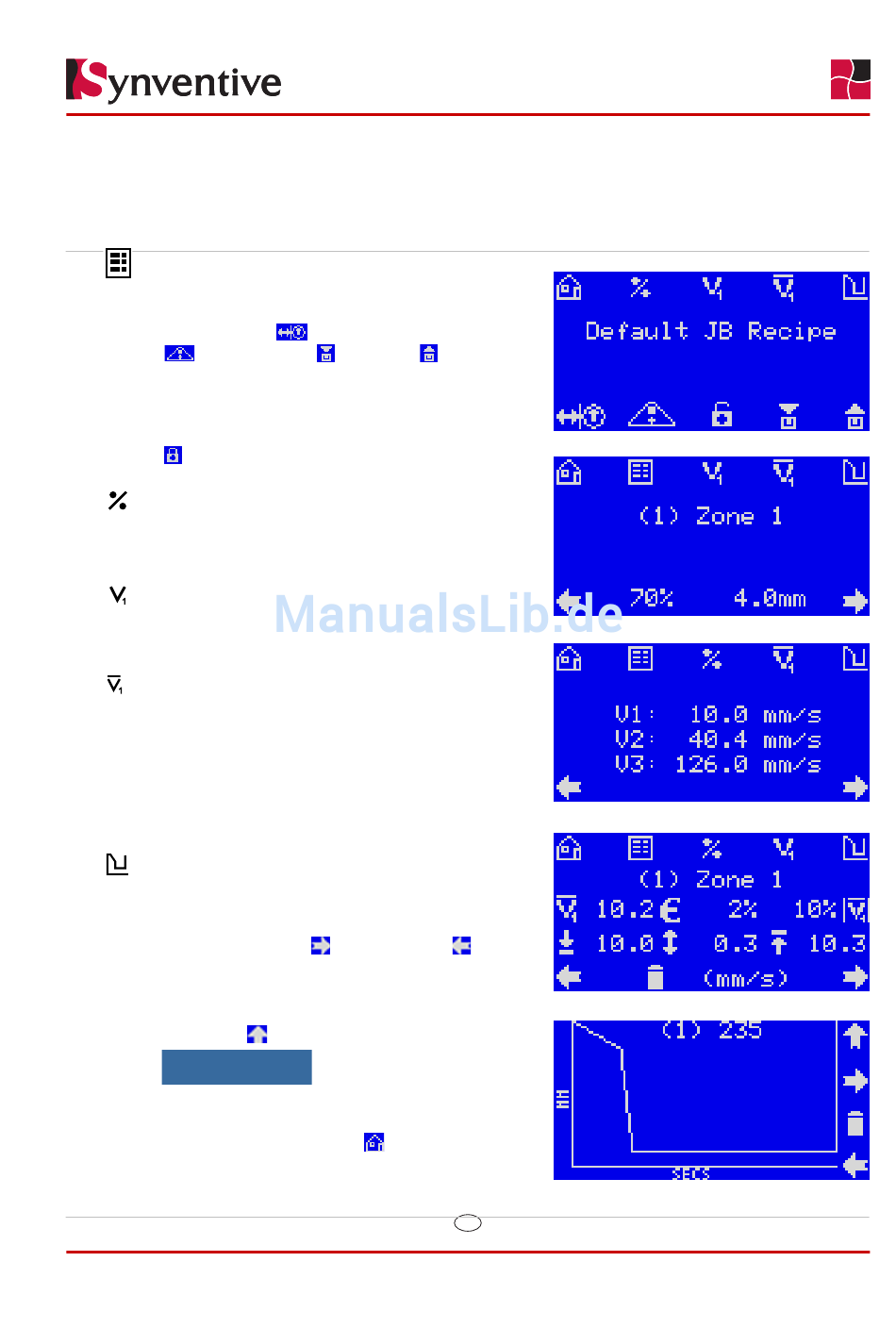

Aktiv-Modus
Im Aktiv-Modus sind 5 Bildschirmansichten verfügbar, sie werden durch Berühren der entsprechenden Symbole am oberen Bild-
schirmrand aktiviert.
Profil-Bildschirm
Der Name des aktuellen Profils wird angezeigt. Über diesen
Bildschirm kann der Benutzer folgende Funktionen aufrufen:
den Regelmodus (
(
) sowie Speichern ( ) und Laden ( ) von Profilen,
die in der am Werkzeug verbauten Positionssensor-Daten
(Junction) Box gespeichert sind. Um zu verhindern, dass
unbeabsichtigte Änderungen der Einstellungen vorgenom-
men werden können, aktivieren sie den Sperrmodus über
( ), Werte und Modi können dann nicht verändert, aber
noch aufgerufen und angezeigt werden.
Steuerungsbildschirm
Hier kann die Regelgeschwindigkeit (in Prozent), sowie die
Regelstrecke bearbeitet werden (bzw. die Regelzeit, bei
zeitbasierter Steuerung).
Geschwindigkeitenbildschirm
Angezeigt wird die Regelgeschwindigkeit (V1), die ungere-
gelte Geschwindigkeit (V2) bis zur vollständiger Nadelöff-
nung und die Schließgeschwindigkeit (V3).
Bildschirmansicht statistischen Regelgeschwindigkeit
1
Dargestellt ist die durchschnittliche Regelgeschwindigkeit
der Verschlussnadel, die zulässige Abweichung von der
Regelgeschwindigkeit in Prozent sowie die aktuelle Ab-
weichung von der Regelgeschwindigkeit (in Bezug auf die
durchschnittlichen Regelgeschwindigkeit), die minimale und
maximale Regelgeschwindigkeit und die Bandbreite der
Regelgeschwindigkeiten der letzten 16 Zyklen.
Kurvendiagramm des Positionsprofils
Das Kurvendiagramm der Verschlussnadel-Geschwindigkeit
(aktueller Zyklus).
●
Mit den Rechts (
Sie durch die verschiedenen Zonen.
●
Um die Bildschirmansicht des Positionsprofils zu
verlassen, berühren Sie den nach oben gerichteten
Pfeil (
NOTICE
Um den Aktiv-Modus zu verlassen und in den Inaktiv-Modus
zu gelangen, berühren Sie in der linken oberen Ecke des
Bildschirms das Home-Symbol (
stoppt SynFlow® die Geschwindigkeitsregulierung der
Nadelbetätigungszylinder. Alle Zylinder öffnen mit voller
Geschwindigkeit.
© 2015 Synventive Molding Solutions
Übersetzung der englischen Originalanleitung
Irrtümer und Auslassungen vorbehalten.
Alle Rechte vorbehalten.
), die Optionen zur Fehlererkennung
) und Links Pfeilen (
).
). Im Inaktiv-Modus,
SynFlow® Anwender Handbuch
EINGESCHRÄNKT: Eigentum von Synventive.
Für eingeschränkte Verteilung an dritte Personen
nach Bedarf und Verwendungszweck.
) gelangen
Doc004950.png Regelgeschwindigkeit Statistik Bildschirm
DE
- 11 -
Profil-Bildschirm
Bildschirmansicht der Steuerung
Bildschirmansicht zur Geschwindigkeit
Kurvendiagramm Positionsansicht
SVC-17-0027_DE-Rev04
Im speziellen Anwendungsfall, bitte
Rücksprache mit Synventive halten.
C P
T A
