Nadelbetätigungszylinder Kalibriermodus
Um die Kalibrierung des Zylinders auszuführen, klicken
Sie auf die Schaltfläche für den Zylinder - Kalibriermo-
dus und befolgen Sie folgende Schritte:
1)
Klicken Sie auf die Zylinder Kalibriermodus-Schalt-
fläche. SynFlow® zeigt alle aktivierten LEDs GRAU
leuchtend an (siehe Doc005007.png).
2)
Mit der Spritzgießmaschine oder mit der Regeleinheit,
für den sequentiellen Nadelverschluss, werden alle
Verschlussnadeln gleichzeitig oder einzeln betätigt.
Wenn eine Verschlussnadel sich bewegt, wird die
entsprechende LED, GELB leuchtend angezeigt (siehe
Doc005008.png). Beachten Sie, dass es nur notwendig
ist die Zylinder in eine Richtung über einen kompletten
Hub (Öffenen oder Schließen) zu bewegen.
3)
Stellen Sie sicher, dass der Nadelverschluss offen /
geschlossen bleibt, bis die LEDs GRÜN leuchten (sie-
he Doc005009.png). Sobald die LEDs GRÜN leuchten,
Ist die Kalibrierung erfolgreiche durchgeführt worden.
4)
Nach der abgeschlossen Kalibrierung, wählen Sie den
Aktiv-Modus oder Inaktiv-Modus.
Die neue Kalibrierungswerte werden im aktuellen Profil
gespeichert.
NOTICE
Wenn die Signalfarbe einer aktiven LED nicht zu
GRÜN wechselt, ist die Kalibrierung dieser Zone fehl-
geschlagen. Nutzen Sie die Anleitung zur Fehlerbehe-
bung, diese könnte für die Bestimmung der Fehlerursa-
che und zur Fehlerbehebung hilfreich sein.
© 2015 Synventive Molding Solutions
Übersetzung der englischen Originalanleitung
Irrtümer und Auslassungen vorbehalten.
Alle Rechte vorbehalten.
DE
SynFlow® Anwender Handbuch
- 40 -
EINGESCHRÄNKT: Eigentum von Synventive.
Für eingeschränkte Verteilung an dritte Personen
nach Bedarf und Verwendungszweck.
SynFlow® für Windows Funktions Register

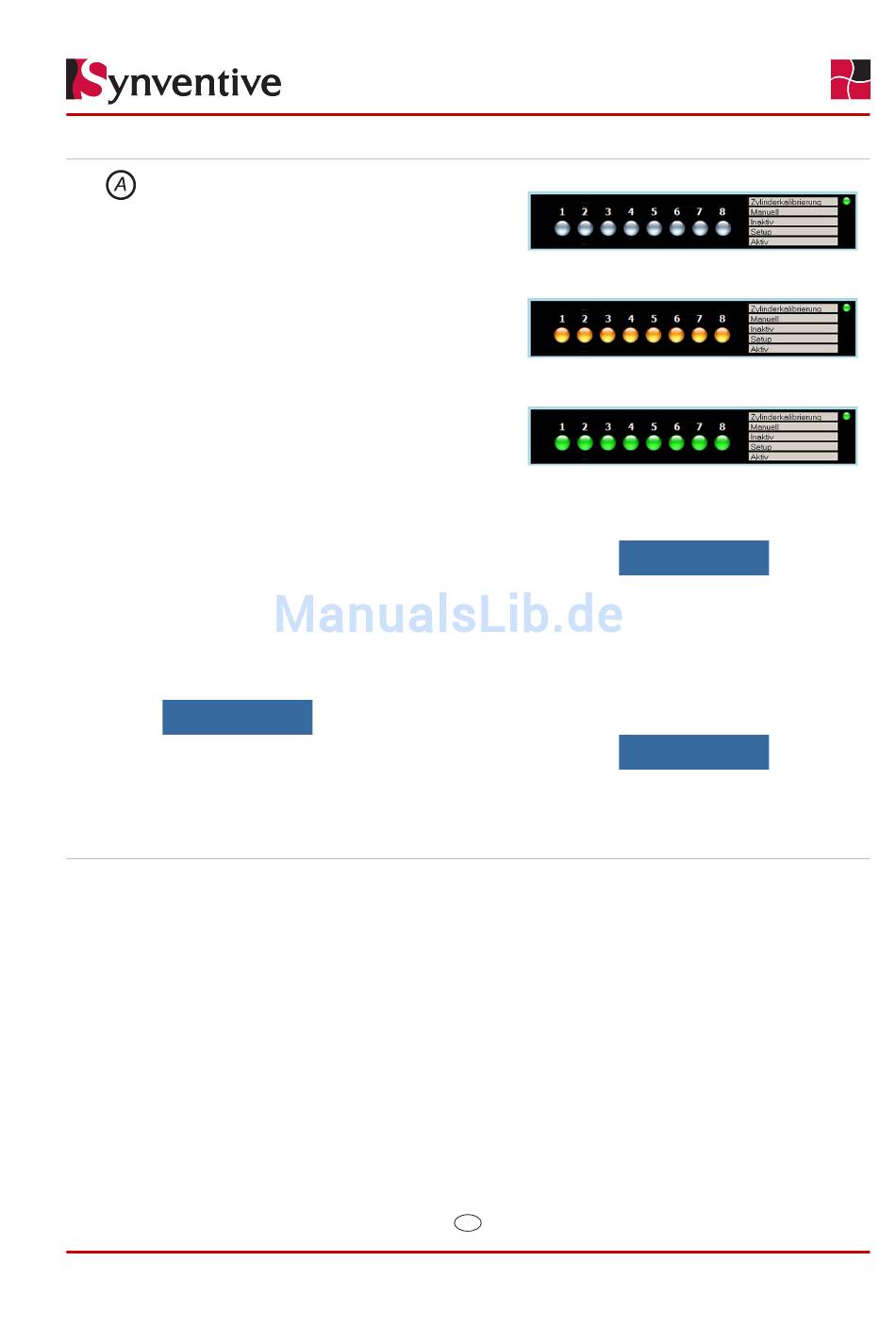

Kalibrierung des Nadelbetätigungszylinders Schritt 1
Kalibrierung des Nadelbetätigungszylinders Schritt 2
Kalibrierung des Nadelbetätigungszylinders Schritt 3
NOTICE
Eine Kalibrierung des Positionssensors
muss bei der erstmaligen Installation
des Systems durchgeführt werden,
oder wenn Zylinder im Rahmen einer
Wartung ausgewechselt oder verändert
wurden, und wenn die Betriebstempe-
ratur sich stark verändert.
NOTICE
Vergewissern Sie sich, dass das Werk-
zeug Betriebstemperatur erreicht hat,
bevor Sie die Kalibrierung durchführen.
Im speziellen Anwendungsfall, bitte
Rücksprache mit Synventive halten.
C P
T A
