Installation des Innengerätes

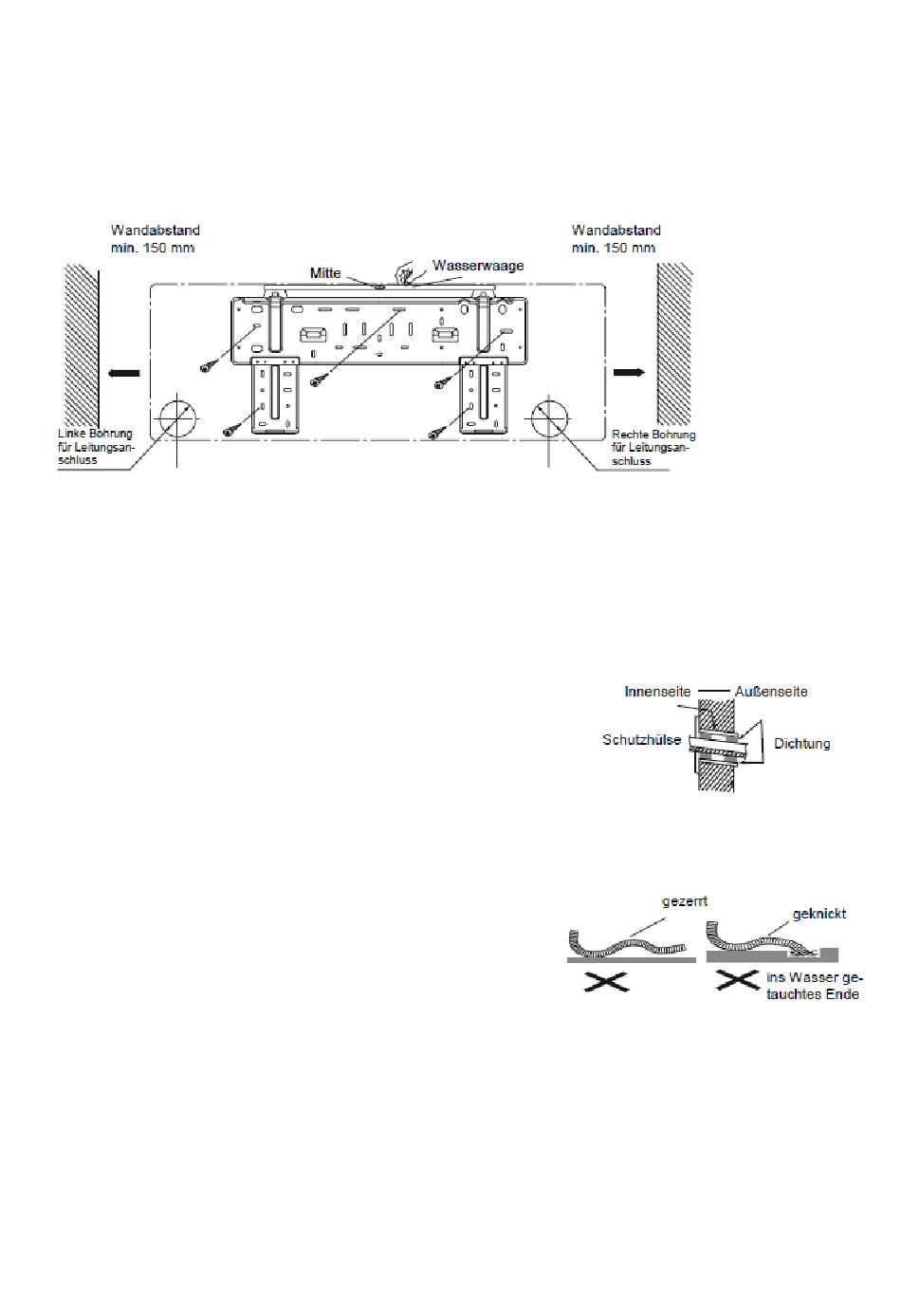

Installation der Montageplatte
1 Die Montageplatte muss horizontal montiert werden. Bei Wasserabfluss links sollte diese
Seite der Montageplatte etwas tiefer angebracht werden als die rechte Seite.
2. Befestigen Sie die Montageplatte an den ausgewählten Ort.
3. Vergewissern Sie sich, dass die Montageplatte so fixiert ist, damit diese ein Gewicht
von 60 kg halten kann. Das Gewicht sollte gleichmäßig auf die einzelnen Schrauben
verteilt sein.
Wandloch bohren
1. Das Loch leicht schräg nach unten durch die Wand
nach außen bohren.
2. Die Schutzhülse in das Loch schieben, um
Beschädigungen an Verbindungsleitung oder Kabel zu
vermeiden.
Installation des Abwasserschlauchel
1. Damit das Wasser gut abfließen kann, sollte der
Abwasserschlauch eine geeignete
Neigung haben.
2. Wasserschlauch nicht straff ziehen und knicken. Das
Schlauchende nicht in Wasser tauchen.
3. Führt der Abwasserschlauch lange durch den
Innenraum, muss er isoliert werden.
Anschließen der Stromkabel
1. Die Frontabdeckung nach oben öffnen.
2. Die Befestigungsschraube abschrauben und die Abdeckung der Anschlussplatte
herausnehmen.
3. Das Stromanschlusskabel von hinten in das Innengerät einschieben.
4. Alle Leiter müssen nach dem am Gerät befestigten Schaltplan angeschlossen werden.
5. Die Abdeckplatte wieder zuschrauben, damit das Kabel gut befestigt ist.
6. Die Frontabdeckung schließen.
