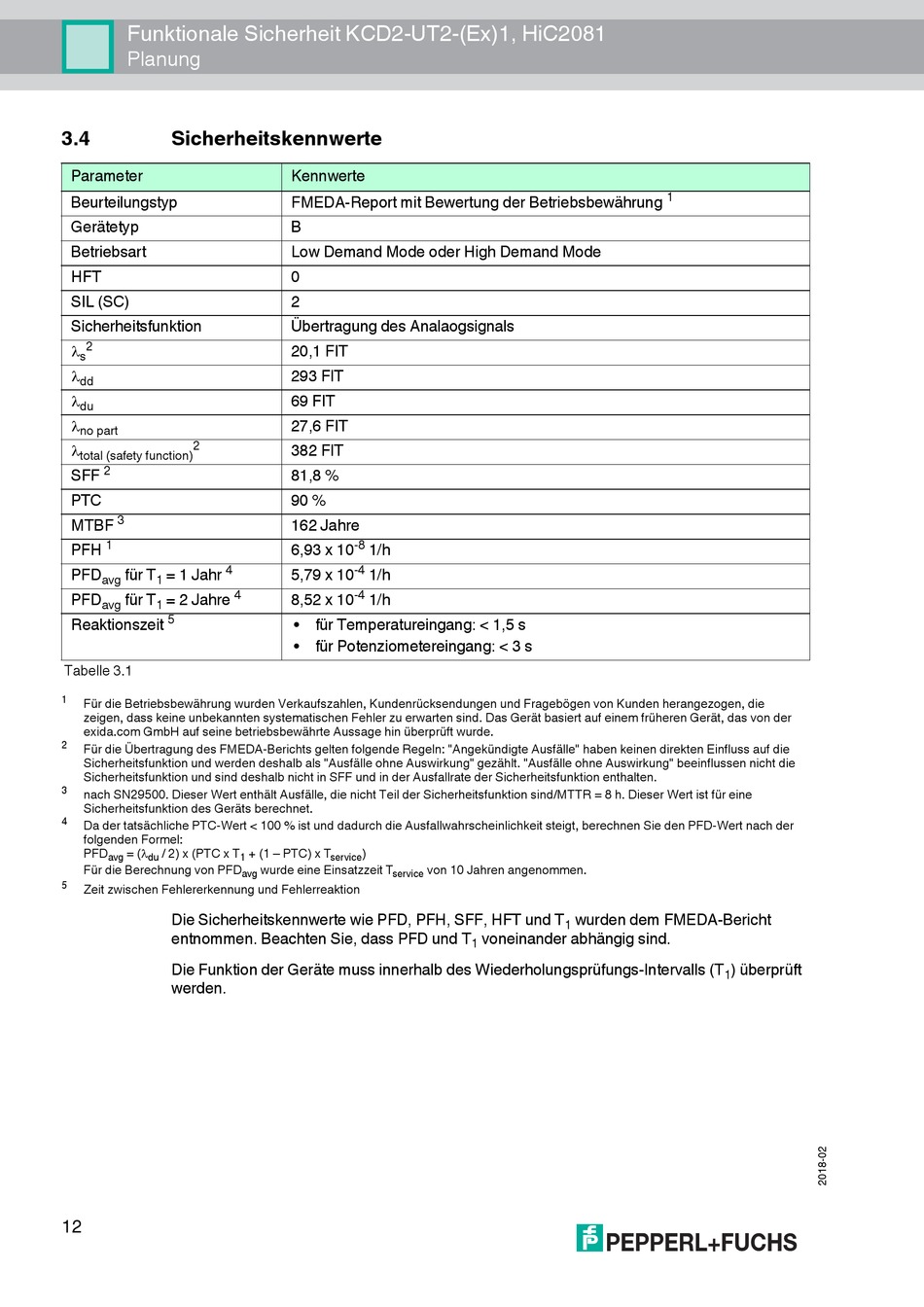

Funktionale Sicherheit KCD2-UT2-(Ex)1, HiC2081
Planung
3.4
Sicherheitskennwerte
Parameter
Beurteilungstyp
Gerätetyp
Betriebsart
HFT
SIL (SC)
Sicherheitsfunktion
2
s
dd
du
no part
2
total (safety function)
2
SFF
PTC
3
MTBF
1
PFH
4
PFD
für T
= 1 Jahr
avg
1
4
PFD
für T
= 2 Jahre
avg
1
5
Reaktionszeit
Tabelle 3.1
1
Für die Betriebsbewährung wurden Verkaufszahlen, Kundenrücksendungen und Fragebögen von Kunden herangezogen, die
zeigen, dass keine unbekannten systematischen Fehler zu erwarten sind. Das Gerät basiert auf einem früheren Gerät, das von der
exida.com GmbH auf seine betriebsbewährte Aussage hin überprüft wurde.
2
Für die Übertragung des FMEDA-Berichts gelten folgende Regeln: "Angekündigte Ausfälle" haben keinen direkten Einfluss auf die
Sicherheitsfunktion und werden deshalb als "Ausfälle ohne Auswirkung" gezählt. "Ausfälle ohne Auswirkung" beeinflussen nicht die
Sicherheitsfunktion und sind deshalb nicht in SFF und in der Ausfallrate der Sicherheitsfunktion enthalten.
3
nach SN29500. Dieser Wert enthält Ausfälle, die nicht Teil der Sicherheitsfunktion sind/MTTR = 8 h. Dieser Wert ist für eine
Sicherheitsfunktion des Geräts berechnet.
4
Da der tatsächliche PTC-Wert < 100 % ist und dadurch die Ausfallwahrscheinlichkeit steigt, berechnen Sie den PFD-Wert nach der
folgenden Formel:
PFD
= (
/ 2) x (PTC x T
avg
du
Für die Berechnung von PFD
5
Zeit zwischen Fehlererkennung und Fehlerreaktion
Die Sicherheitskennwerte wie PFD, PFH, SFF, HFT und T
entnommen. Beachten Sie, dass PFD und T
Die Funktion der Geräte muss innerhalb des Wiederholungsprüfungs-Intervalls (T
werden.
12
Kennwerte
FMEDA-Report mit Bewertung der Betriebsbewährung
B
Low Demand Mode oder High Demand Mode
0
2
Übertragung des Analaogsignals
20,1 FIT
293 FIT
69 FIT
27,6 FIT
382 FIT
81,8 %
90 %
162 Jahre
-8
6,93 x 10
1/h
-4
5,79 x 10
1/h
-4
8,52 x 10
1/h
• für Temperatureingang: < 1,5 s
• für Potenziometereingang: < 3 s
+ (1 – PTC) x T
)
1
service
wurde eine Einsatzzeit T
avg
service
von 10 Jahren angenommen.
wurden dem FMEDA-Bericht
1
voneinander abhängig sind.
1
1
) überprüft
1
