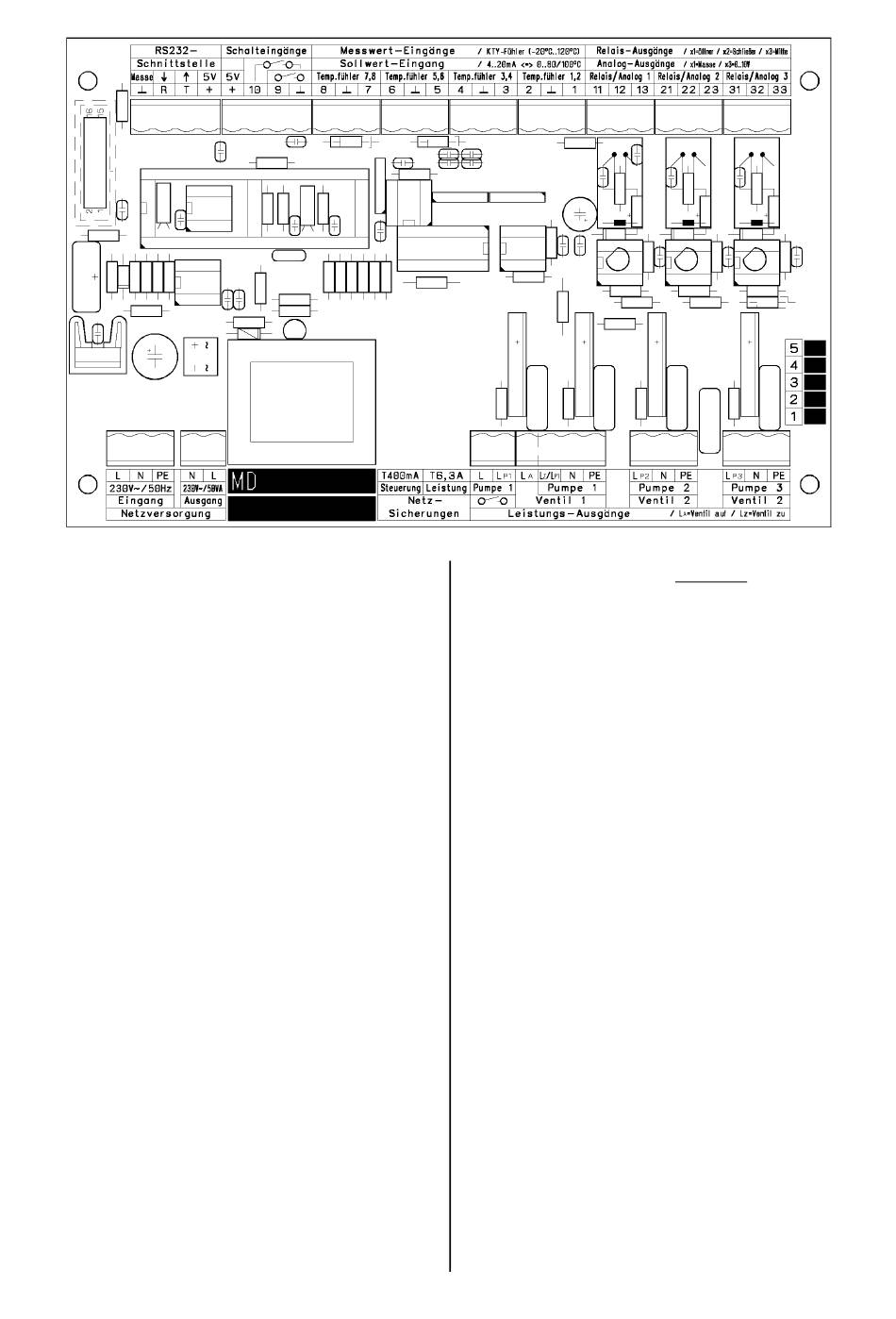

2. Anschlußbelegung
Netz-Eingang
L
N
PE
Meßwerteingang (2 x 0,25..0,35)
⊥ ⊥ ⊥ ⊥
1
2
3
4
5
6
7
8
Schalteingang
9
10
⊥ ⊥ ⊥ ⊥
RS232
⊥ ⊥ ⊥ ⊥
R
T
+
(1) nur mit novaTec RS232-Datenkabel
Zuleitung vom Netz
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
Masse Eingang 1..8 (bn)
Warmwasser-VL (bl/ws)
Zirkulations-RL (bl/ws)
nicht belegt
nicht belegt
nicht belegt
nicht belegt
Sollwert ext. 4..20mA (2)
nicht belegt
(2x0,35..0,5)
Sollwertumschaltung
Zirkulationsanforderung
Masse Eingang 9, 10
Datenausgang zum PC (1)
Masse (bn)
RxData (gn)
TxData (ws)
+5V (gb)
Leistungsausgang für stufige! Pumpe 1/2
L
P1 (2+3 nicht belegt)
N
PE
Analogausgang
11
12
13
Relaisausgang
21
22
23
Relaisausgang
31
32
33
(2) Sollwertvorgabe (optional)
4
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
E-Pumpe
(2x0,35..0,5)
Masse
nicht belegt
Analogsignal (0..10V)
Freigabe E-Pumpe
Öffner
Schließer
Mittenkontakt
Fehlermeldung
Öffner
Schließer
Mittenkontakt
