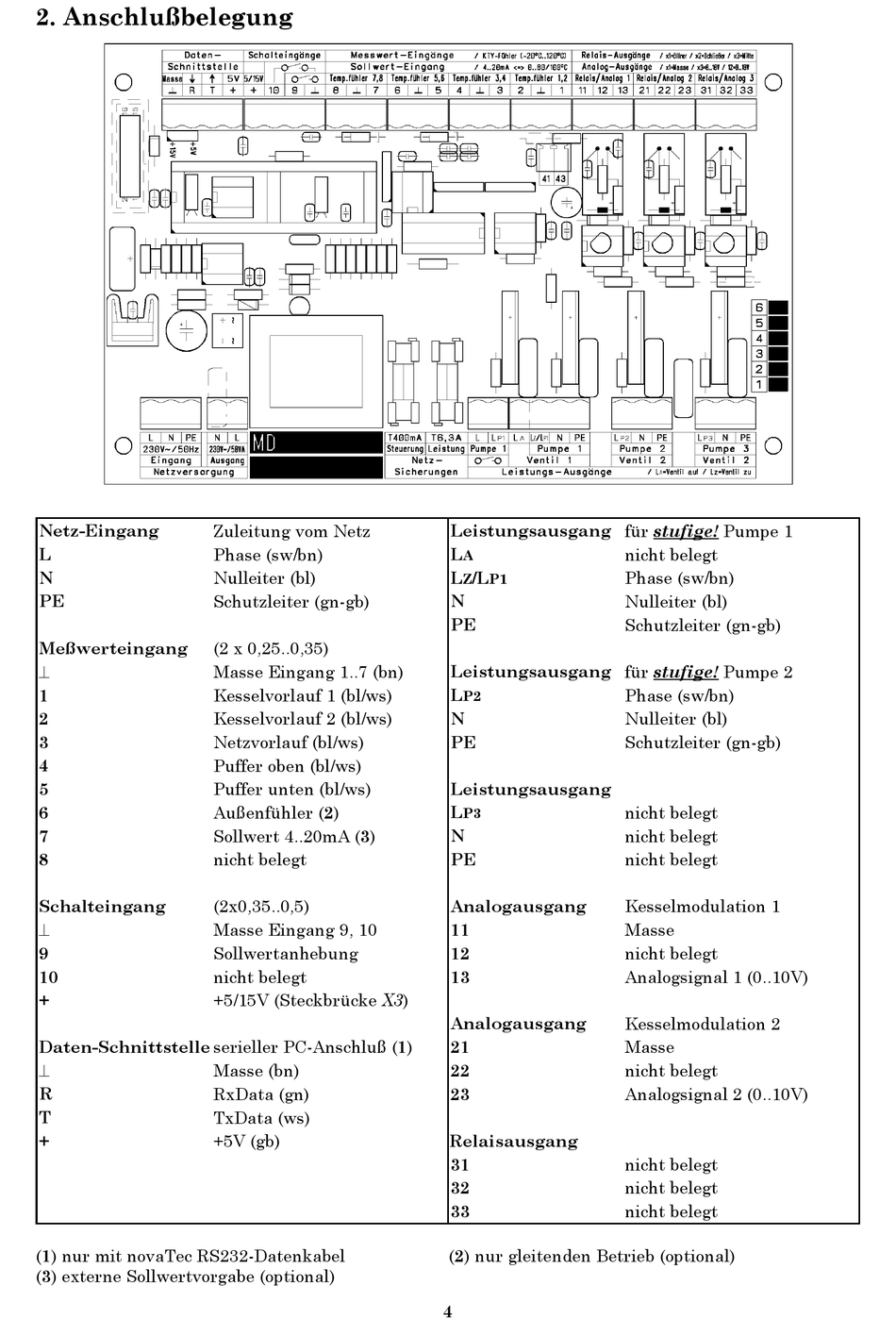

2. Anschlußbelegung
Netz-Eingang
L
N
PE
Meßwerteingang
1
2
3
4
5
6
7
8
Schalteingang
9
10
+
Daten-Schnittstelle serieller PC-Anschluß (1)
R
T
+
(1) nur mit novaTec RS232-Datenkabel
(3) externe Sollwertvorgabe (optional)
Zuleitung vom Netz
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
(2 x 0,25..0,35)
Masse Eingang 1..7 (bn)
Kesselvorlauf 1 (bl/ws)
Kesselvorlauf 2 (bl/ws)
Netzvorlauf (bl/ws)
Puffer oben (bl/ws)
Puffer unten (bl/ws)
Außenfühler (2)
Sollwert 4..20mA (3)
nicht belegt
(2x0,35..0,5)
Masse Eingang 9, 10
Sollwertanhebung
nicht belegt
+5/15V (Steckbrücke X3)
Masse (bn)
RxData (gn)
TxData (ws)
+5V (gb)
Leistungsausgang für stufige! Pumpe 1
L
A
L
/L
Z
P1
N
PE
Leistungsausgang für stufige! Pumpe 2
L
P2
N
PE
Leistungsausgang
L
P3
N
PE
Analogausgang
11
12
13
Analogausgang
21
22
23
Relaisausgang
31
32
33
(2) nur gleitenden Betrieb (optional)
4
nicht belegt
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
Phase (sw/bn)
Nulleiter (bl)
Schutzleiter (gn-gb)
nicht belegt
nicht belegt
nicht belegt
Kesselmodulation 1
Masse
nicht belegt
Analogsignal 1 (0..10V)
Kesselmodulation 2
Masse
nicht belegt
Analogsignal 2 (0..10V)
nicht belegt
nicht belegt
nicht belegt
