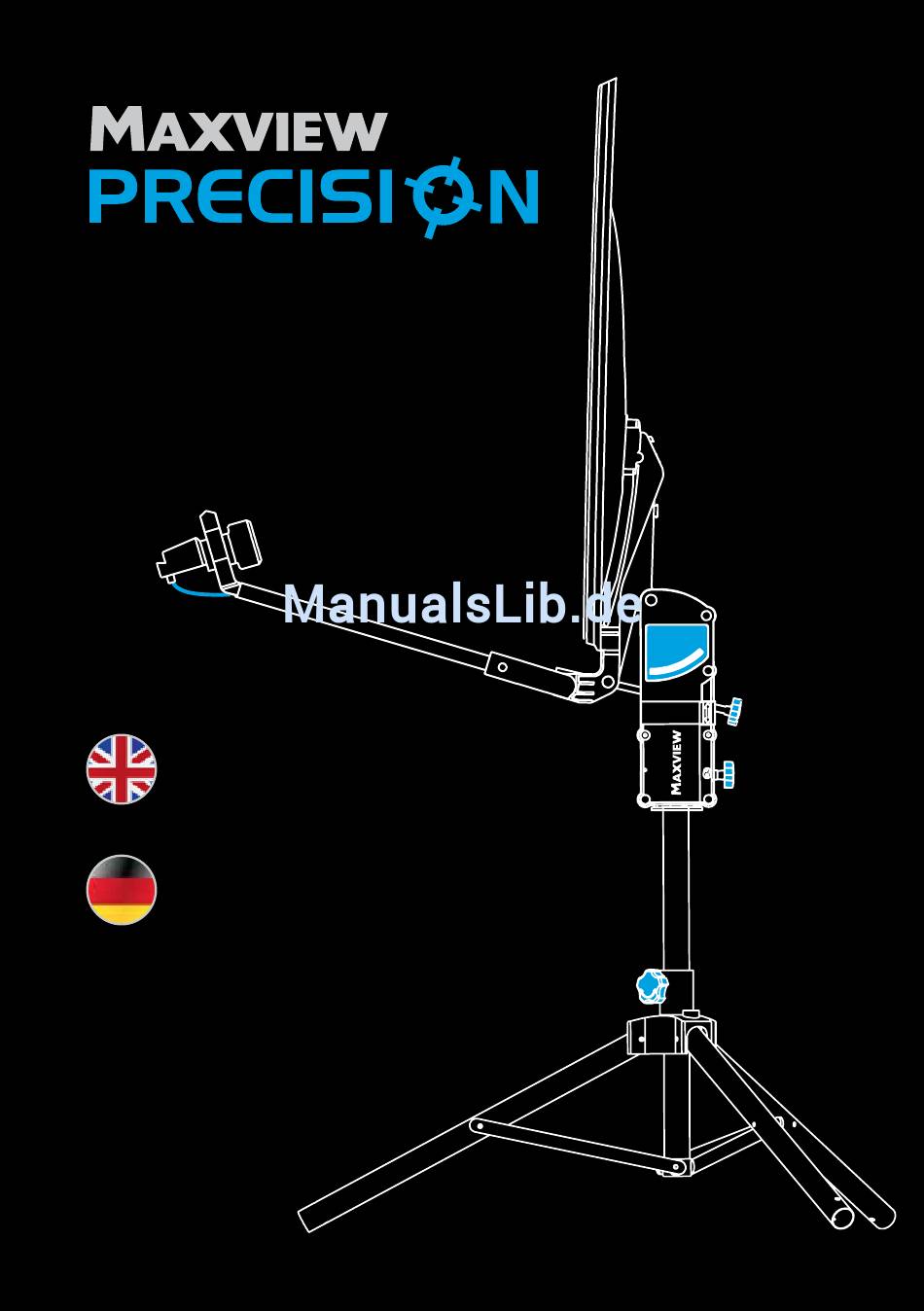

- Seite 1 MODELS... MXL012/55 MXL012/65 MXL012/75 SIMPLICITY AT IT’S BEST SET UP & USER MANUAL AUFBAU- & BEDIENUNGS- ANLEITUNG REGISTERED COMMUNITY DESIGN NO.2207746. PATENT PENDING...
-
Seite 2: Inhaltsverzeichnis
For purchasing this product, we trust that Vielen Dank und herzlichen Glückwunsch, dass you will get many years of enjoyment with Sie sich für die Maxview Precision this product. Portable- Sat-Anlage entschieden haben. Should you have any difficulty using your... -
Seite 3: Lieferumfang
*Außensteckdose. Provides a waterproof and bietet eine wasserdichte und neat cable entry into your ordentliche Kabeleinführung in vehicle. das Fahrzeug. *Available separately from * Separat erhältlich von Maxview. Maxview visit www.maxview.co.uk Besuchen Sie www.maxview.de. or visit your local leisure stockist. -
Seite 4: Get To Know Your Precision
Zum sichern des LNB-Arms beim Transport To secure the LNB arm in a closed position. C. Integrierter Sat-Finder C. Integrated Sat Finder Zur Unterstützung der Ausrichtung der Maxview To help you align your satellite dish to the Precision Sat-Antenne. satellite. - Seite 6 SET UP GUIDE AUFBAUANLEITUNG South Leg Süd-Bein Erect tripod by pushing firmly down to open Use compass to align the tripod’s south leg legs. Secure in open position by turning with South on the compass. knob. Ensure no line of sight obstructions in Öffnen Sie das Sat-Stativ indem Sie die South area.
- Seite 7 South Süden Level the tripod (use the level indicator as an Mount dish unit onto tripod with the LNB approximate guide only - not critical). arm facing towards the south leg. Use the pegs provided to secure tripod to the (Reference Image 2).
- Seite 8 Single port. Single- Anschluss. Twin port. TWIN- Anschluss. Pull down LNB arm from magnetic lock. Plug in the 10m flexible cable to the coaxial cable port. See page 14 for receiver end Ziehen Sie den LNB-Arm von der connections. magnetischen LNB-Befestigung nach unten. The sat finder is wired to the single port.
- Seite 9 ° ° Use the elevation map to determine the required angle for your location. Set the dish to this angle using the elevation knob and indicator. Verwenden Sie die Elevations Landkarte auf Seite 18, um den erforderlichen Winkel für Ihren Standort zu ermitteln.
- Seite 10 Slowly rotate your dish from left to right Once satellite is located, lock off the rotation through the zone until the correct satellite by turning Azimuth lock knob. If you are is located and a picture appears on your TV. experiencing signal drop out, fine tune your signal by slightly adjusting the elevation to To aid the satellite location process you can...
-
Seite 11: Freie Sicht Zum Satelliten
SATELLITE LINE OF SIGHT FREIE SICHT ZUM SATELLITEN � � � � IMPORTANT Do not block the antenna’s line of sight to satellites in the southern sky at any time. Make sure your dish has clean line of sight avoiding, buildings, trees and any other close by obstacles. -
Seite 12: Using Your Integrated Sat Finder
USING YOUR SAT FINDER Your Sat Finder is used to help you locate and find the best signal quality received from satellites. Using the integrated sat finder. Tune the sat finder by turning the knob fully anti-clockwise and then slowly clockwise until a deep tone is heard and until 2-3 red LEDs are lit. -
Seite 13: Verwendung Des Integrierten Sat-Finder
VERWENDUNG DES INTEGRIERTEN SAT-FINDER Mit dem integrierten Sat-Finder ist es einfach den gewünschten Satelliten zu finden. Anleitung für den integrierten Sat-Finder Starten Sie die Suche indem Sie den Knopf am Sat-Finder gegen den Uhrzeigersinn drehen bis Sie einen tiefen Ton hören, des weiteren leuchten 2-3 rote LED’s auf. Drehen Sie nun den Spiegel langsam von links nach rechts bis der Ton immer höher wird und mehr LED’s aufleuchten. -
Seite 14: Connecting Your Precision
CONNECTING YOUR PRECISION SYSTEM ANSCHLUSS SCHEMA Power Steckdose Main TV Fernsehgerät Scart or HDMI cable Scart oder HDMI-Kabel LNB 1 LNB 2 Satellite Receiver/Satelliten-Receiver A. Single LNB B. Twin LNB - Only available on models MXL012/65TWIN, MXL012/55TWIN, MXL075TWIN Twin-LNB – Nur bei den Modellen 40043 und 40045 vorhanden. Note: A twin LNB system can also be connected to 2 receivers. -
Seite 15: Glossary Of Terms
GLOSSARY OF TERMS FACHBEGRIFFE Elevation/Elevation The angle between the earth’s surface and a particular satellite at a given reception point. This is the vertical angle adjustment of your dish. The elevation angle increases the closer you travel towards the equator. Der Winkel zwischen der Erdoberfläche und dem Satelliten hat einen bestimmten Winkel. -
Seite 16: Satellite Azimuth Guide
SATELLITE AZIMUTH ALIGNMENT GUIDE EINRICHTEN DER ANTENNE AUF DEN RICHTIGEN AZIMUTHWINKEL SOUTH SÜDEN Use this general guide to help determine the direction your desired satellite is located in the Southerly zone. Verwenden Sie diese Anleitung Sie wird Ihnen bei Ihrer Suche nach dem EAST WEST gewünschten Satelliten sicher helfen. -
Seite 17: Skew Map
SKEW MAP SKEW KARTE 6° 4° 2° 0° -30° -28° -26° -24° -22° -20° -18° -16° -14° -12° -10° -8° -6° -4° -2°... -
Seite 18: Elevation Zone Map Landkarte Zur Elevationseinstellung
ELEVATION ZONE MAP LANDKARTE ZUR ELEVATIONSEINSTELLUNG... - Seite 19 QUICK SET UP GUIDE AUFBAUANLEITUNG...
-
Seite 20: Fault Finding
FAULT FINDING Remember, to recieve a clear satellite reception and picture, the dish must have the correct vertical (elevation) and horizontal (azimuth) alignment. 1. I don’t want to use the Sat Finder, can I turn it off? Simply turn the knob fully to the left. Your sat finder will now be silent and just a green light will be illuminated. - Seite 21 FEHLERBEHEBUNG Um einen klaren Stellitenempfang zu erhalten, muss der Spiegel korrekt vertikal (Elevation) und horizontal (Azimut) eingestellt sein. 1. Ich will den integrierten Sat-Finder nicht benutzen, kann ich ihn ausschalten? Einfach den Knopf vollständig nach links drehen. Der Sat-Finder gibt jetzt keinen Ton mehr von sich nur eine grüne LED leuchtet.
-
Seite 22: Dish Stowage
DISH STOWAGE SAT-SPIEGEL ABBAUEN UND VERSTAUEN For easy handling the holdall has been designed to simply slide over the dish assembly whilst system is mounted onto the tripod. Ensure the elevation is set to 30 to 50° Note: This bag has not been designed to be used for an outside cover for the system. -
Seite 23: Care & Maintenance
2 YEAR GUARANTEE 2 JAHRE GARANTIE The Maxview Precision is guaranteed against defective parts or workmanship for 2 years from the time of purchase. This excludes any malfunction caused by improper use, accidental or malicious damage. This does not affect your statutory rights. Please keep your receipt of proof of purchase. -
Seite 24: Kontakt
If you are experiencing any problems with your Precision Kit or have any questions please contact Maxview’s Customer Helpine on +44 (0) 1553 811000. Alternatively email us on support@maxview.co.uk or write to us... Maxview Ltd, Common Lane, Setchey, King’s Lynn, Norfolk, PE33 0AT. UK Visit www.maxview.co.uk KONTAKT Wenn Sie irgendwelche Problem mit der Sat-Antenne oder Fragen haben bitte kontaktieren Sie uns unter +49 (0) 8145 9969980.
