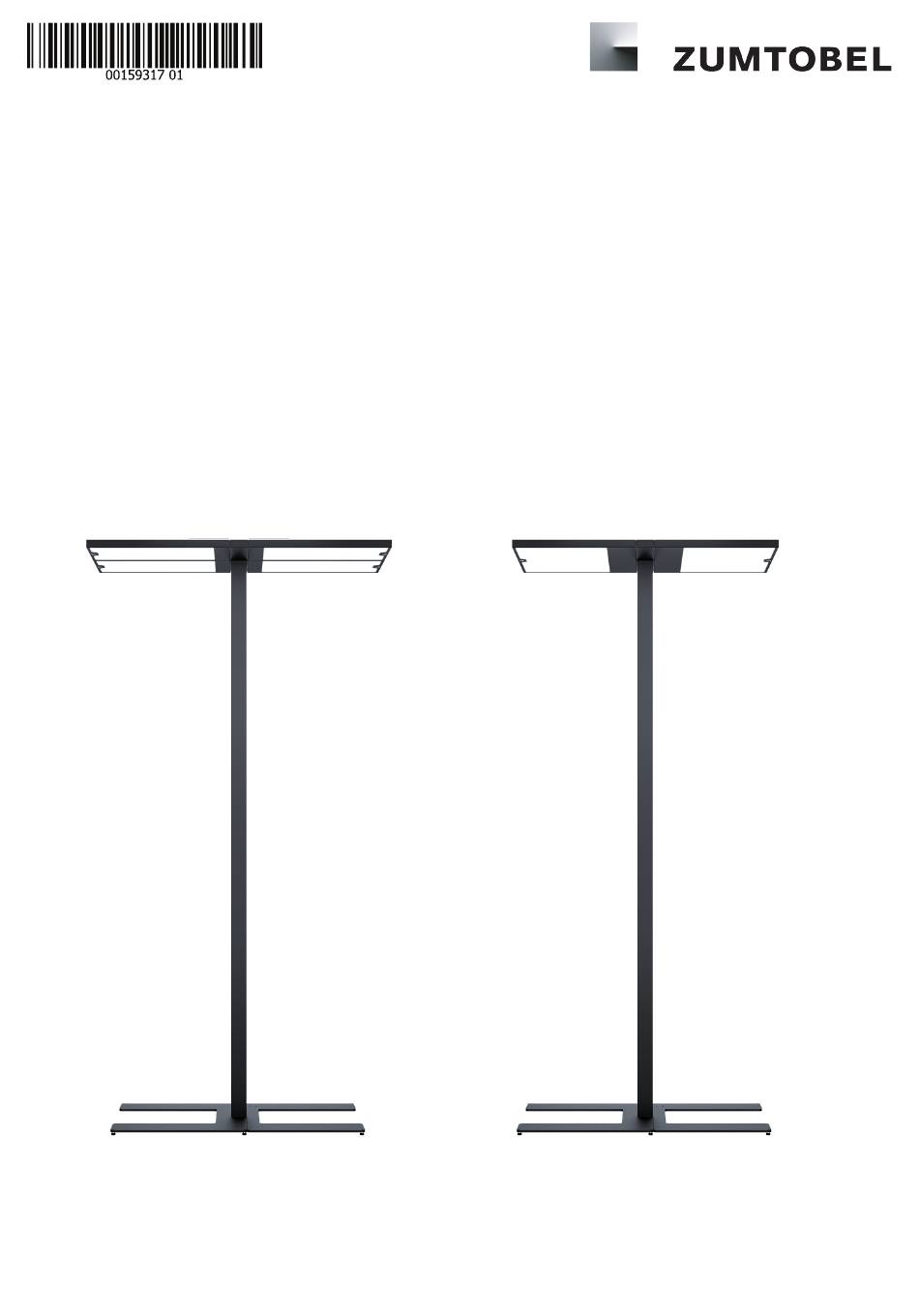

- Seite 1 ARTELEA SUPREME Operating Manual Bedienungsanleitung Notice d'utilisation 00159317 01 Page 1. 12/23...
-
Seite 2: Motion Detection
ARTELEA SUPREME Lighting Management Functions of ARTELEA SUPREME with daylight and presence detection The functions of the ARTELEA SUPREME Lighting Management guarantee high comfort at the workplace and can significantly reduce the energy consumption. Constant light regulation The constant light control of the ARTELEA SUPREME... - Seite 3 ARTELEA SUPREME Lighting Management Lockout (Power-up) and Automatic Operation Lockout is activated (Power-up On) by default, in this mode the luminaire switches on automatically after a power failure. Automatic operation (PIR presence sensing) is activated by default, this enables completely automatic operation of the luminaire at the workplace without any intervention of the user being necessary.
-
Seite 4: Status Led
ARTELEA SUPREME Lighting Management The ideal position of the shutter is dependent on the size of the luminaire and the work surface being lit. The aperture angle (130°) is the area, where presence detection is possible. This area should be directed to the work surface. - Seite 5 ARTELEA SUPREME Lighting Management Luminaire Control ARTELEA SUPREME can be controlled by using an user remote control, supplied with this luminaire. To ensure the control of your head only and to avoid nuisance switching of neighbouring luminaires, the remote control should be directly pointed to the PIR-sensor, when pressing a button on the remote control.
- Seite 6 Human Centric Lighting (HCL) Control Tuneable white variants of ARTELEA SUPREME operate by following a Human Centric Lighting (HCL) curve; this is where the colour temperature is automatically adjusted throughout the day, with the use of an internal real time clock (RTC).
- Seite 7 Schweizer Strasse 30 6850 DORNBIRN ÖSTERREICH / AUSTRIA For general information about our products, please refer to our website, www.zumtobel.com or contact the respective contract partner. If you have any special questions, please contact your sales partner. ARTELEA SUPREME FAQ...
-
Seite 8: Funktionen Der Artelea Supreme Mit Tageslicht- Und Bewegungssensor
ARTELEA SUPREME Lichtmanagement Funktionen der ARTELEA SUPREME mit Tageslicht- und Bewegungssensor Die Funktionen des ARTELEA SUPREME Lichtmanagements gewährleisten hohen Komfort am Arbeitsplatz und können den Energieverbrauch beträchtlich reduzieren. Konstantlichtregelung Die Konstantlichtregelung des ARTELEA Lichtmanagements 100% passt die Beleuchtung automatisch den Lichtverhältnissen am Arbeitsplatz (Sonnenschein, bedeckter Himmel, geschlossene Jalousien) an. -
Seite 9: Schaltsperre (Power-Up) Und Automatik
Die deaktivierte Schaltsperre (Power-up On) ist voreingestellt ab Werk. Dabei schaltet sich die Leuchte nach einer Netzunterbrechung automatisch ein. Das ARTELEA SUPREME Lichtmanagement ermöglicht den vollautomatischen Betrieb von Leuchten am Arbeitsplatz, ohne dass ein Eingreifen des Nutzers notwendig ist. Der vollautomatische Betrieb kann über die Admin-Benutzereinstellungen in der Benutzer-App deaktiviert werden (der Pin für den Zugang zu den... - Seite 10 ARTELEA SUPREME Lichtmanagement Die ideale Shutterposition hängt von der Größe der Leuchte und des zu beleuchtenden Arbeitsplatzes ab. Der 130° Öffnungswinkel stellt den für die Anwesenheitserkennung sichtbaren Bereich dar. Dieser Bereich sollte in Richtung des Arbeitsfläche gedreht sein. Innerhalb der verdeckten Fläche (230°) ist keine Anwesenheitserkennung möglich.
-
Seite 11: Leuchtensteuerung
ARTELEA SUPREME Lichtmanagement Leuchtensteuerung ARTELEA SUPREME kann mittels mitgelieferter Nutzerfernbedienung gesteuert werden. Um die Steuerung auf einen einzelnen Leuchtenkopf zu limitieren und ungewollte Reaktionen der umstehenden Leuchten zu vermeiden, muss die Fernbedienung beim Tastendruck in Richtung des Sensors ausgerichtet sein, welcher reagieren soll. Hinweis: Um ein versehentliches Steuern eines Nachbarkopfs der Leuchte zu verhindern, sollte die Fernbedienung mit dem dazugehörigen... -
Seite 12: Human Centric Lighting (Hcl) Steuerung
ARTELEA SUPREME Lichtmanagement Human Centric Lighting (HCL) Steuerung Tuneable White Versionen der ARTELEA SUPREME arbeiten nach einer Human Centric Lighting-Kurve (HCL). Dabei wird die Farbtemperatur der gesamten Leuchte mit Hilfe einer internen Echtzeituhr (RTC) im Laufe des Tages automatisch angepasst. Es gibt zwei vorprogrammierte HCL-Kurven, eine für Sommer und eine für Winter. Die gewünschte Kurve kann über die Benutzer App oder Inbetriebnahme App ausgewählt werden. -
Seite 13: Fragen Zur Artelea Supreme
ARTELEA SUPREME Lichtmanagement Fragen zur ARTELEA SUPREME Bei Fragen zur ARTELEA SUPREME wenden Sie sich bitte an: Zumtobel Lighting GmbH Schweizer Straße 30 6850 DORNBIRN ÖSTERREICH / AUSTRIA Allgemeine Informationen zu unseren Produkten erhalten Sie auf unserer Homepage www.zumtobel.com und von unseren zuständigen Vertragspartnern. Wenn Sie spezielle Fragen haben, setzen Sie sich bitte mit Ihrem Vertragspartner in Verbindung. - Seite 14 Gestion d'éclairage ARTELEA SUPREME Fonctions d'ARTELEA SUPREME à détection de lumière du jour et de présence Les fonctions de la Gestion d’éclairage d’ARTELEA SUPREME assurent un confort élevé sur le lieu de travail et contribuent à réduire nettement la consommation énergétique.
- Seite 15 Gestion d'éclairage ARTELEA SUPREME Blocage d'activation (power-up) et opération automatique Le blocage d'activation (power-up ON) est désactivé par défaut. Ce mode permet au luminaire de s’allumer automatiquement après une coupure de courant. Le mode automatique (détection de présence PIR) est activé par défaut permettant un fonctionnement entièrement automatique du luminaire au lieu de travail sans qu’une intervention de l’utilisateur ne soit nécessaire.
- Seite 16 Gestion d'éclairage ARTELEA SUPREME La position idéale de l'obturateur dépend de la taille du luminaire et de la surface de travail à éclairer. L’angle d'ouverture (130°) correspond à la zone dans laquelle une détection de présence est possible. Cette partie ouverte de l'obturateur doit être dirigée vers la zone de travail.
- Seite 17 Gestion d'éclairage ARTELEA SUPREME Commande du luminaire ARTELEA SUPREME peuvent être commandé au moyen de la télécommande utilisateur fournie. Pour s’assurer qu’une seule tête de luminaire est commandée et éviter des réactions involontaires des luminaires adjacents, il faut diriger la télécommande en direction du détecteur lorsqu’on appuie sur un bouton de la télécommande.
- Seite 18 Gestion d'éclairage ARTELEA SUPREME Gestion Human Centric Lighting (HCL) Le fonctionnement des versions Tunable White d’ARTELEA SUPREME suit une courbe du Human Centric Lighting (HCL). La température de couleur du luminaire est automatiquement ajustée au cours de la journée à l’aide d’une horloge interne de temps réel (RTC).
- Seite 19 Schweizer Strasse 30 6850 DORNBIRN ÖSTERREICH / AUTRICHE Des informations générales sur nos produits sont disponibles sur notre site web www.zumtobel.com et auprès de nos partenaires commerciaux compétents. En cas de questions spécifiques, veuillez contacter votre partenaire commercial. ARTELEA SUPREME FAQ Le détecteur de présence ne fonctionne pas...
