4 Bedienung
HINWEIS
Mögliche Fehlmessung infolge Verschmutzung!
Kontaktflächen zwischen Werkzeug (1) und Aufnahmehülse (2) absolut sauber halten!
Der kleinste Schmutz macht das Messergebnis unbrauchbar!
Setzen Sie das Werkzeug von oben in die Aufnahmehülse ein. Achten Sie dabei
darauf, dass keine Späne oder sonstige Verunreinigungen auf das Einstellgerät
geraten.

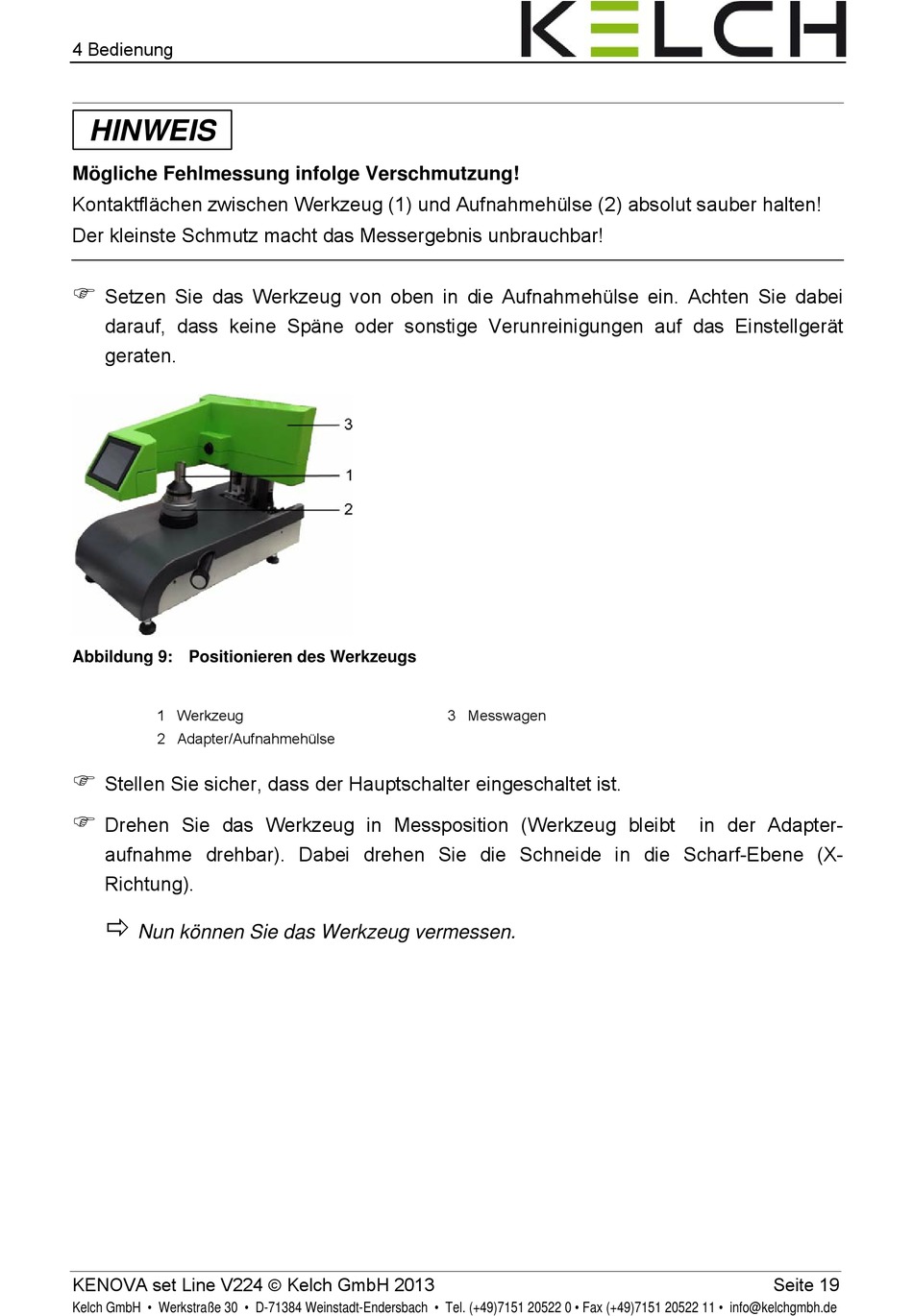

Abbildung 9: Positionieren des Werkzeugs
1 Werkzeug
2 Adapter/Aufnahmehülse
Stellen Sie sicher, dass der Hauptschalter eingeschaltet ist.
Drehen Sie das Werkzeug in Messposition (Werkzeug bleibt
aufnahme drehbar). Dabei drehen Sie die Schneide in die Scharf-Ebene (X-
Richtung).
Nun können Sie das Werkzeug vermessen.
KENOVA set Line V224 Kelch GmbH 2013
Kelch GmbH • Werkstraße 30 • D-71384 Weinstadt-Endersbach • Tel. (+49)7151 20522 0 • Fax (+49)7151 20522 11 • info@kelchgmbh.de
3 Messwagen
in der Adapter-
Seite 19
