3 Inbetriebnahme
3.4
Pneumatischer Anschluss
Schließen Sie den Pneumatik-Anschluss an die Druckluftversorgung (4 – 6 bar
vorgereinigt, Schlauchanschluss NK 6 mit Schlauchschelle).
Stellen Sie den Arbeitsdruck auf mindestens 4 bar ein.
HINWEIS
Mögliche Funktionsbeeinträchtigung bei Fehlbedienung!
Die Wartungseinheit mit Filter und Druck-Regelventil ist ab Werk mit der benötigten
Menge Öl gefüllt und bedarf keiner Wartung. Kein Öl einfüllen!

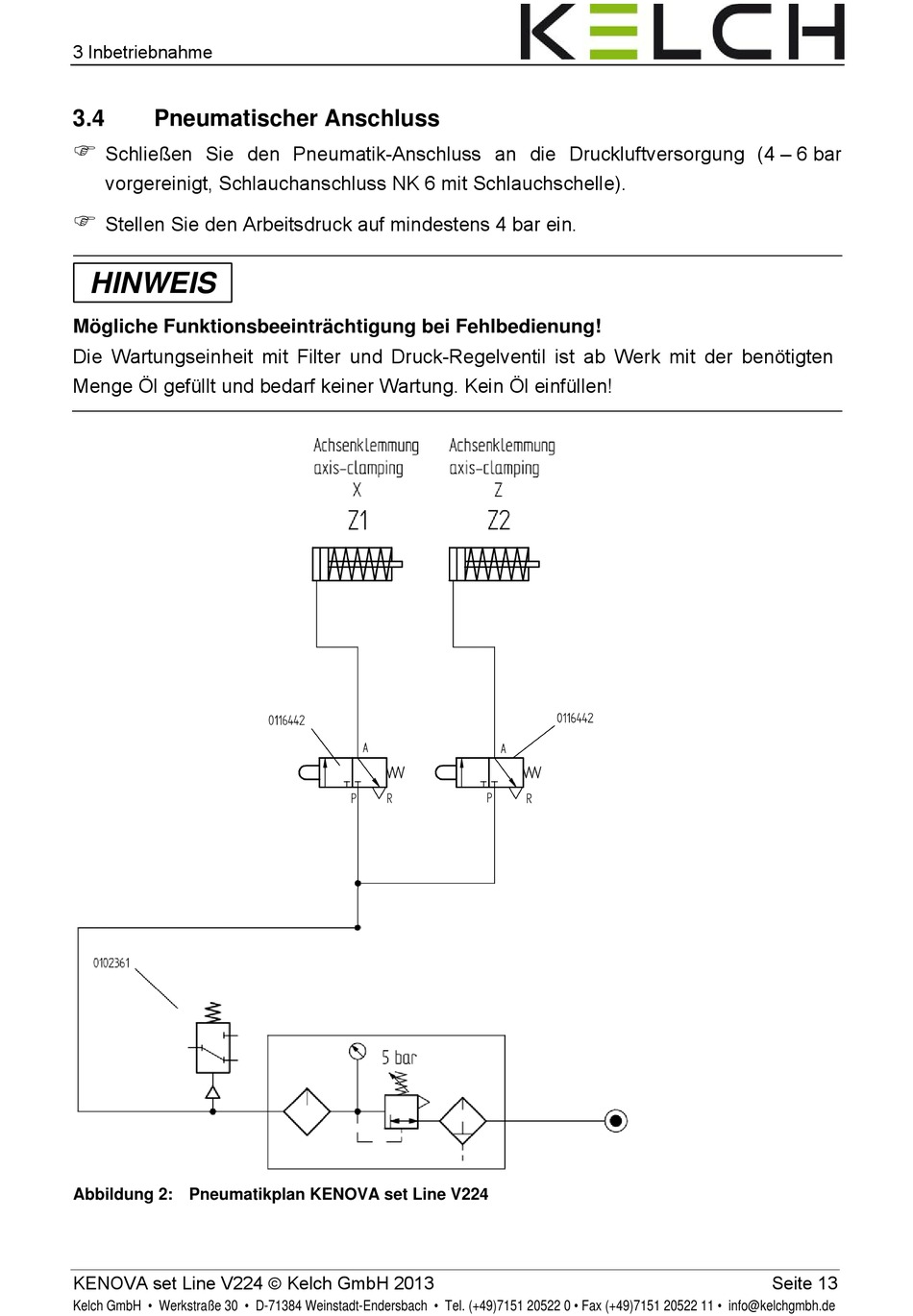

Abbildung 2: Pneumatikplan KENOVA set Line V224
KENOVA set Line V224 Kelch GmbH 2013
Kelch GmbH • Werkstraße 30 • D-71384 Weinstadt-Endersbach • Tel. (+49)7151 20522 0 • Fax (+49)7151 20522 11 • info@kelchgmbh.de
Seite 13
