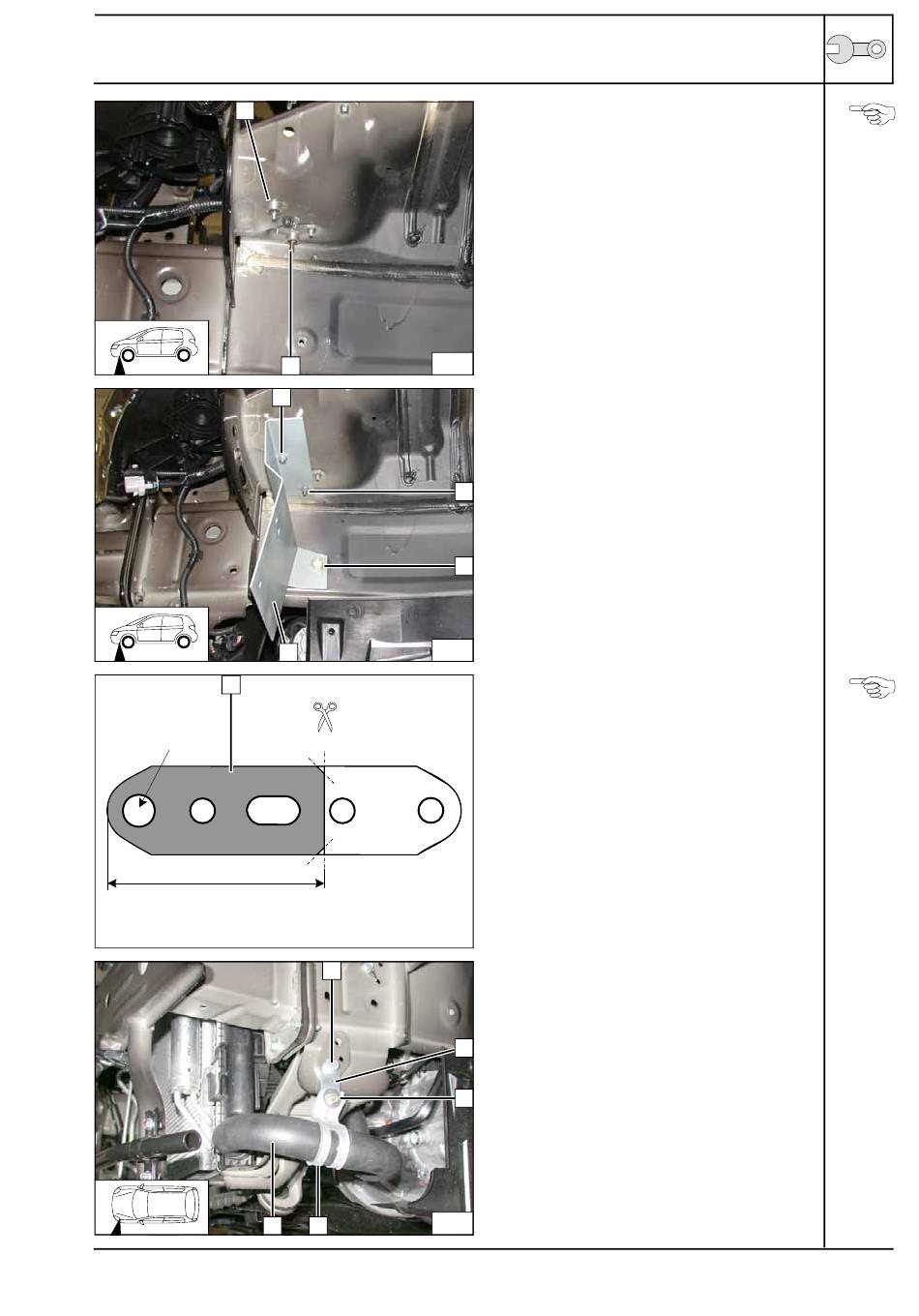

Webasto Thermo Top E Einbaudokumentation Seite 12

1
1
Ø 8,5
60
1313099H
Mitsubishi Lancer / Lancer Sportback
2
1
3
1
5 4
Fzg.eigenen Halteclip an Position 1 ausbau-
en und gegen Schraube M6x30, Karos-
seriescheibe, Distanzscheibe 8 und
Bolzensicherung ersetzen.
Fzg.eigene Schraube an Position 2 ausbau-
en und gegen Schraube M6x30, Distanz-
scheibe 5 und Bolzensicherung ersetzen.
17
1 Bundmutter [2x]
2 Schraube M8x20, Karosseriescheibe,
Federring an vorhandener Gewindeboh-
rung
3 Halter
1
2
18
Benzin
Lochband 1 ablängen und bohren. Ecken um
ca. 45° abtrennen!
1 Fzg.eigene Schraube
2 Lochband
3 Schraube M8x20, Karosseriescheibe,
Bundmutter M8
2
3
19
Einbauort
vorbe-
reiten
Halter
montieren
Lochband
ablängen
Kühlmittel-
schlauch
nach unten
versetzen
12
