Installations- und Wartungsanleitung

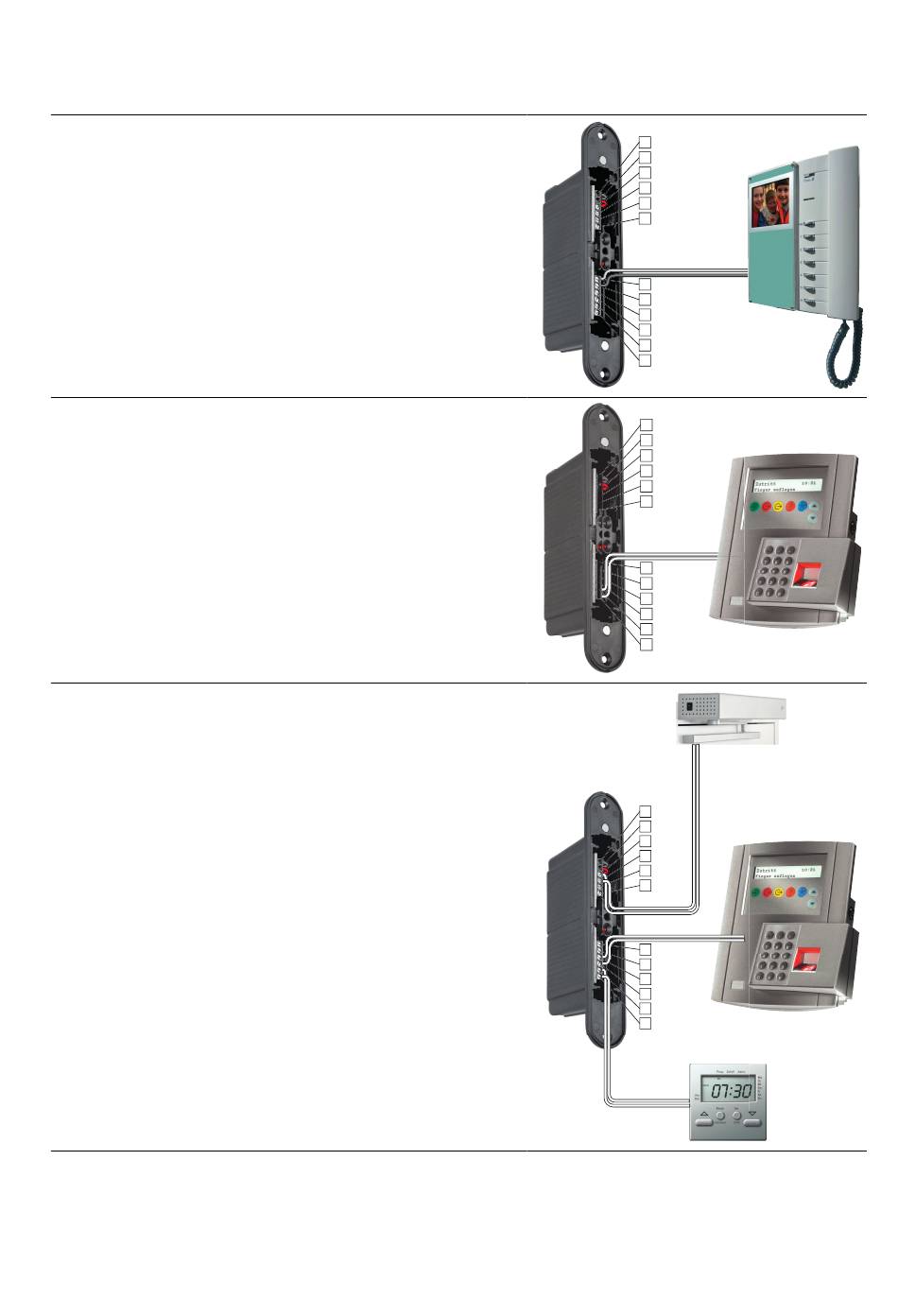

6.1.5 Anwendungsbeispiele
Belegung Steuerplatine
Anwendungsbeispiel im Wohnungsbau:
Z. B. von außen kommend, soll die Tür per
Funkschlüssel geöffnet werden. Von der Innenseite
erfolgt die Öffnung über eine bauseits vorhandene
Gegensprechanlage mit einer 12 V AC Steuerleitung.
Diese wurde ggf. zuvor für einen elektrischen
Türöffner verwendet.
Klemmenbelegung:
Die Kabel der Gegensprechanlage an die Klemmen
7 + 8 anschließen.
Anwendungsbeispiel im Wohnungs-/Objektbau:
Die Öffnung von außen soll durch ein
Zutrittskontrollsystem (z. B. Zahlencodeschloss oder
Fingerprint) erfolgen.
Klemmenbelegung:
Zutrittskontrollsystem mit potentialfreiem Impuls
(≤1 Sek.) an die Klemmen 11 + 12 anschließen.
Anwendungsbeispiel im Objektbau:
Z. B. im Tagesbetrieb soll die Tür lediglich über die
Falle verriegelt sein, im Nachtbetrieb soll der
Verschluss stets komplett vollautomatisch verriegeln.
Öffnung von außen durch ein Zutrittskontrollsystem
(z. B. Zahlencodeschloss oder Fingerprint). Zusätzlich
soll ein elektrischer Drehflügelantrieb den Türflügel
automatisch aufschwenken.
Klemmenbelegung:
Zeitschaltuhr mit potentialfreiem Dauersignal an die
Klemmen 11 + 12 in der Funktion 2 anschließen.
Zutrittskontrollsystem mit potentialfreiem Impuls
(≤1 Sek.) an die Klemmen 9 + 10 in der Funktion 1
anschließen.
Drehflügelantrieb mit den Klemmen 3 + 4 verbinden.
2011664526 - IM_mo-serie.134-set3_202310_de
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
Motorschloss Serie 134/MO/SET3
29
