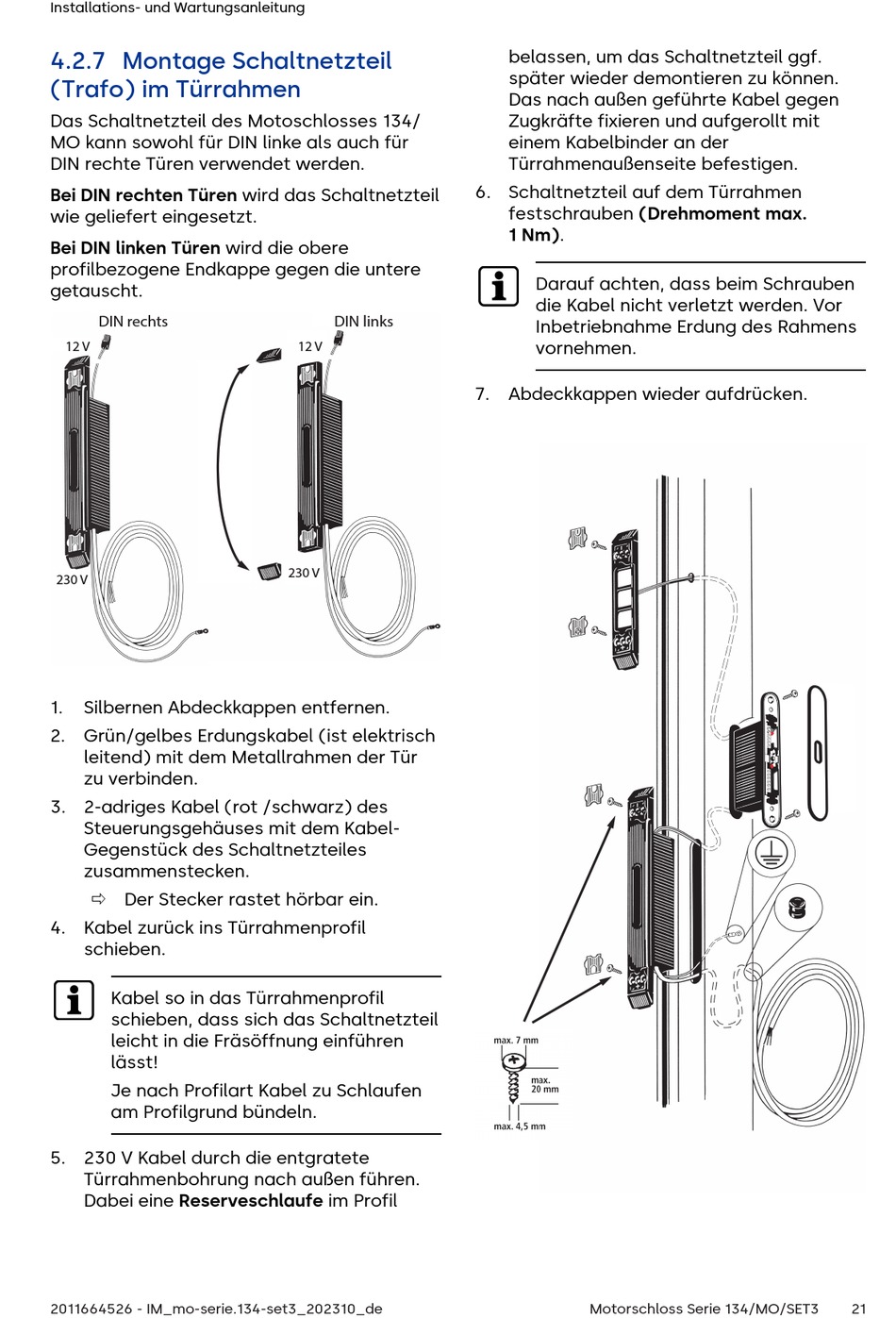

4.2.7 Montage Schaltnetzteil
(Trafo) im Türrahmen
Das Schaltnetzteil des Motoschlosses 134/
MO kann sowohl für DIN linke als auch für
DIN rechte Türen verwendet werden.
Bei DIN rechten Türen wird das Schaltnetzteil
wie geliefert eingesetzt.
Bei DIN linken Türen wird die obere
profilbezogene Endkappe gegen die untere
getauscht.
DIN rechts
12 V
230 V
1.
Silbernen Abdeckkappen entfernen.
2. Grün/gelbes Erdungskabel (ist elektrisch
leitend) mit dem Metallrahmen der Tür
zu verbinden.
3. 2-adriges Kabel (rot /schwarz) des
Steuerungsgehäuses mit dem Kabel-
Gegenstück des Schaltnetzteiles
zusammenstecken.
ð Der Stecker rastet hörbar ein.
4. Kabel zurück ins Türrahmenprofil
schieben.
Kabel so in das Türrahmenprofil
schieben, dass sich das Schaltnetzteil
leicht in die Fräsöffnung einführen
lässt!
Je nach Profilart Kabel zu Schlaufen
am Profilgrund bündeln.
5. 230 V Kabel durch die entgratete
Türrahmenbohrung nach außen führen.
Dabei eine Reserveschlaufe im Profil
2011664526 - IM_mo-serie.134-set3_202310_de
DIN links
12 V
230 V
belassen, um das Schaltnetzteil ggf.
später wieder demontieren zu können.
Das nach außen geführte Kabel gegen
Zugkräfte fixieren und aufgerollt mit
einem Kabelbinder an der
Türrahmenaußenseite befestigen.
6. Schaltnetzteil auf dem Türrahmen
festschrauben (Drehmoment max.
1 Nm).
Darauf achten, dass beim Schrauben
die Kabel nicht verletzt werden. Vor
Inbetriebnahme Erdung des Rahmens
vornehmen.
7.
Abdeckkappen wieder aufdrücken.
