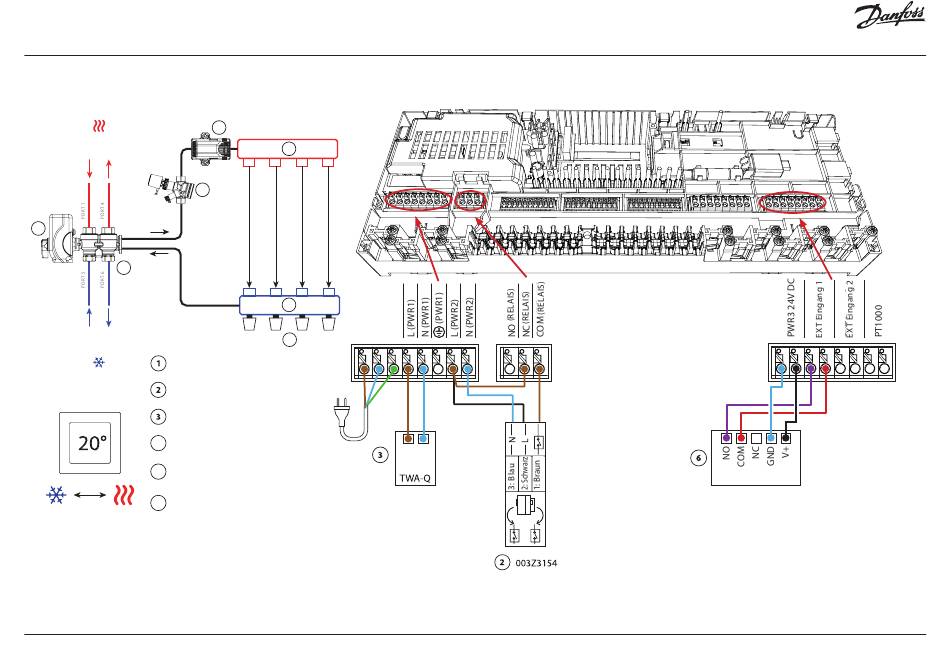

Anwendungsleitfaden Danfoss Icon2™
4-Rohrleitung
Heizseite
3
2
PORT 2
PORT 3
1
4-Rohrleitung
Kühlseite
ChangeOver
Referenzthermostat
ChangeOver
AB-QM DN20 + TWA-Q 230 V NC
1 Satz Danfoss-Verteiler
4
(Typen FHF oder SSM)
5
Thermische Stellantriebe, 230 V / 24 V* TWA-A
* Erfordert 24V Konvertierungsmodul
6
Taupunkt Sensor, CF-DS
AB432956914381de-DE0201
6
4
4
Mains
Netzspannung
Power
M
M
M
M
5
Ventil
6
6
Stellantrieb 230 V
(Optional)
App 9
Taupunkt Sensor
Dew Point Sensor
