Danfoss Icon2 Anwendungsleitfaden Seite 18

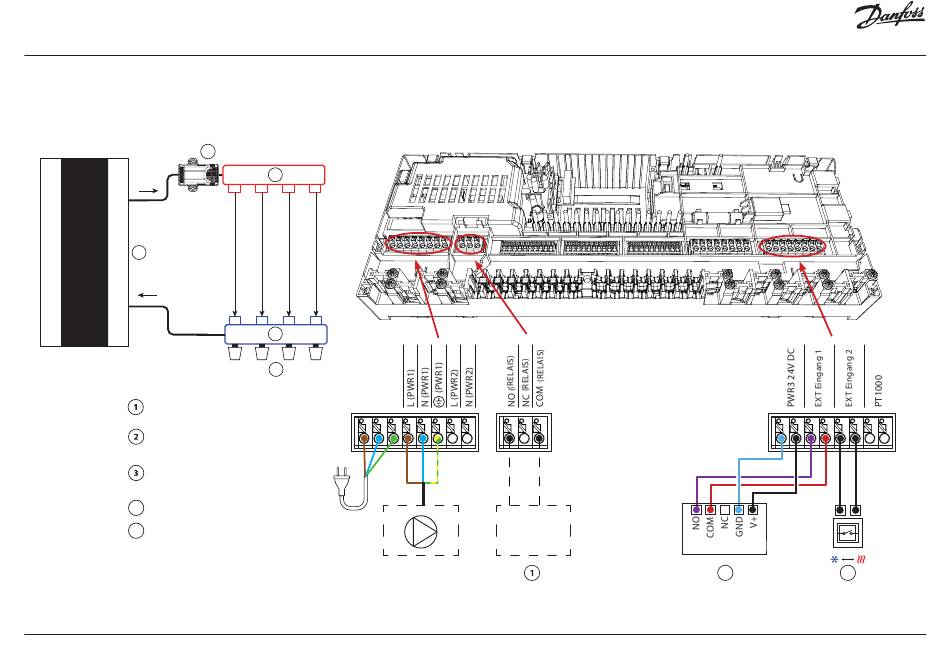

Anwendungsleitfaden Danfoss Icon2™
1
Wärmepumpe
1 Satz Danfoss-Verteiler
(Typen FHF oder SSM)
Thermische Stellantriebe, 230 V / 24 V* TWA-A
* Erfordert 24V Konvertierungsmodul
4
Taupunkt Sensor, CF-DS
5 Externer spannungsfreier Kontakt von
der Wärmepumpe für die Umschaltung
zwischen Heizen und Kühlen
AB432956914381de-DE0201
4
2
2
M M M M
3
Netzspannung Mains
Power
Wärmebedarfs-
(Volt free)
signal (Poten-
Heat demand
tialfrei)
signal
Taupunkt Sensor
Dew Point Sensor
4 5
© Danfoss | HydronicS | Sub-Systems | 2023.08 | 18
App 4
