(122IO) DELUXE WALL MOUNT SURFACE SKIMMER ITALIAN SIZE: 4.875" X 7.25" PANTONE 295U 04/15/2016

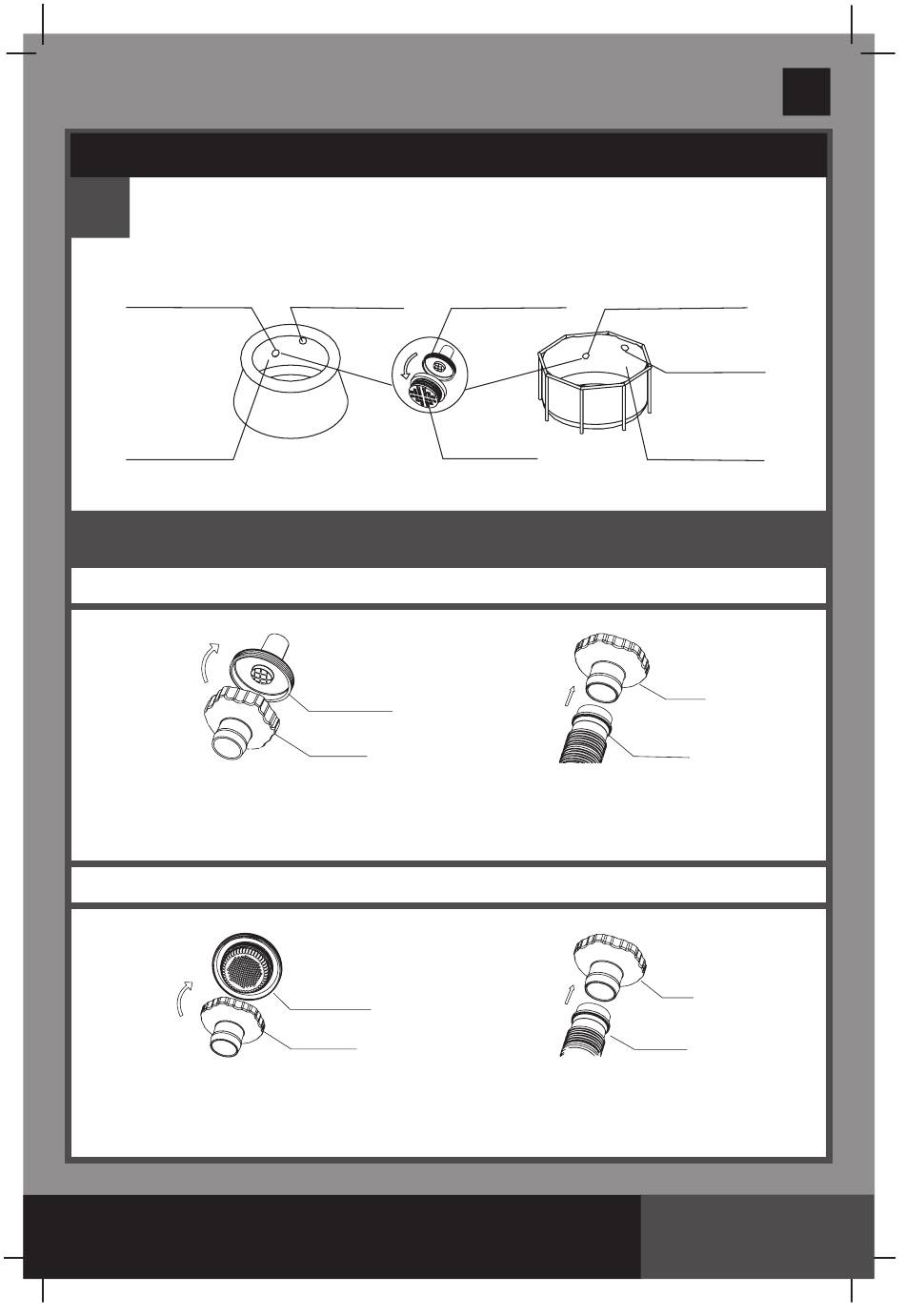

ISTRUZIONI DI MONTAGGIO

1
Per piscine di una grandezza pari o inferiore a 16' (488 cm):
Svitare, dall'interno della piscina, la griglia filtro dal relativo connettore
inferiore.
Tubo inferiore di
collegamento
Interno
della parete
della piscina
PISCINE EASY SET ®
2
A seconda delle dimensioni della piscina acquistata.
a
Avvitare l'adattatore del tubo B (12) al
connettore d'inserimento, dall'interno
della piscina.
Per piscine da 549 cm in su con filtro grande
a
Avvitare l'adattatore del tubo B
(12) al connettore d'inserimento,
dall'interno della piscina.
CONSERVARE QUESTE ISTRUZIONI
Tubo di connessione
superiore
per Griglia Di Filtrazione
Per piscine dai 488 cm in giù con filtro
Connettore
Filettato
per Griglia Di
Filtrazione
12
Connettore
Filettato
per Griglia Di
Filtrazione
12
Connettore Filettato
Griglia di
filtrazione
PISCINE FRAME
b
Connettere l'altro capo del
tubo dello skimmer (11)
all'adattatore del tubo B (12).
b
Connettere l'altro capo del tubo
dello skimmer (11)
all'adattatore del tubo B (12).
Italiano
122A
Tubo inferiore di
collegamento
Tubo di
connessione
superiore
Interno
della parete
della piscina
12
11
12
11
Pag 7
