(122IO) DELUXE WALL MOUNT SURFACE SKIMMER FRENCH SIZE: 4.875" X 7.25" PANTONE 295U 04/15/2016

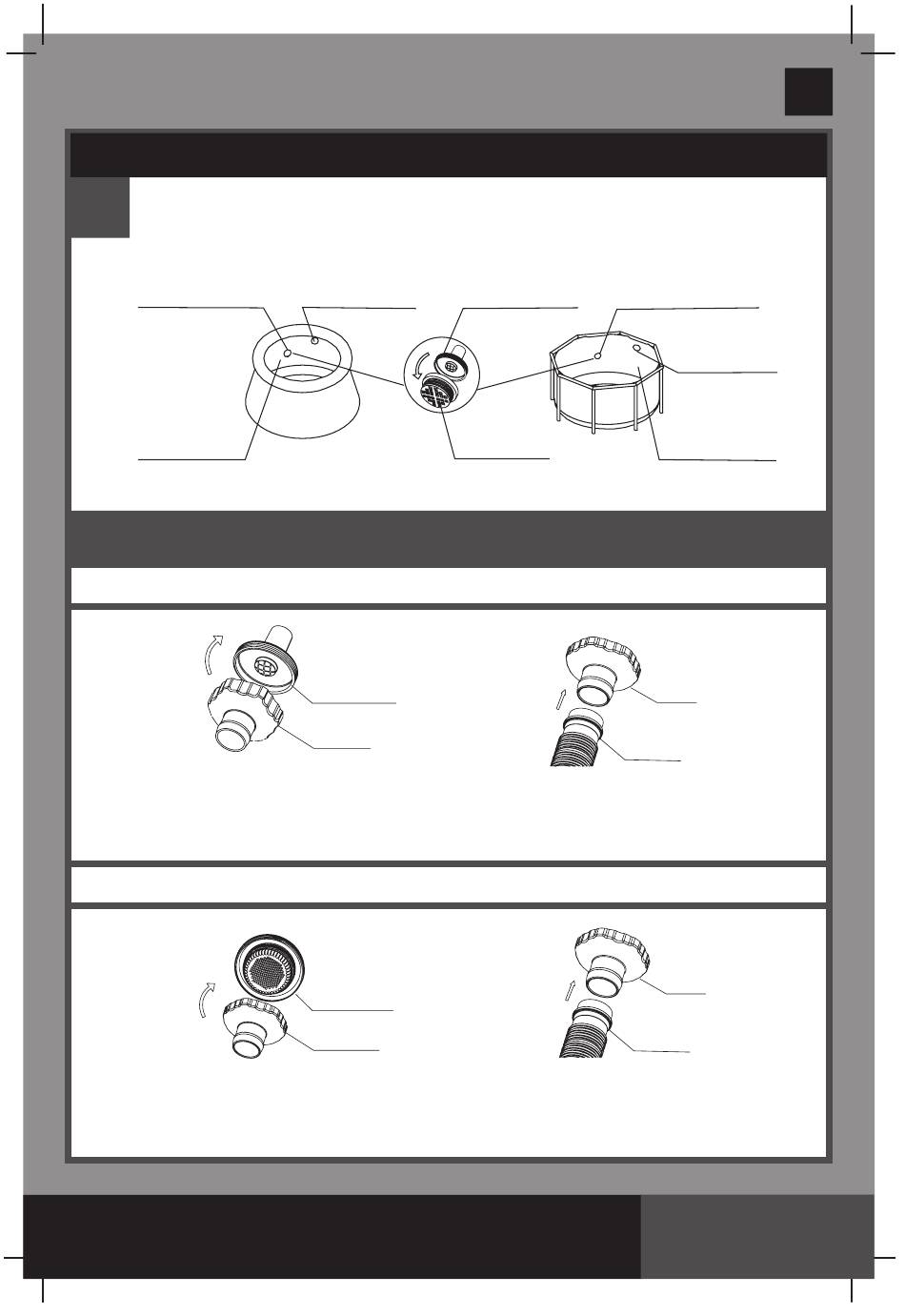

INSTRUCTIONS DE MONTAGE

1
Pour piscine d'un diamètre de 488 cm et inférieur :
Dévissez la grille de la crépine depuis l'intérieur de la piscine.
La buse de
connection basse
Face interieure de la
parol de piscine
PISCINE AUTOSTABLE EASY SET ®
2
Selon la taille de votre piscine.
Pour piscines jusqu'à 488 cm avec crépine
a
Vissez l'adaptateur de tuyau B (12)
sur le support de crépine, depuis
l'intérieur de la piscine.
Pour piscines à partir de 549 cm avec crépine grand modèle
a
Vissez l'adaptateur de tuyau B (12)
sur le support de crépine, depuis
l'intérieur de la piscine.
CONSERVEZ CES INSTRUCTIONS
Traversée de
paroi basse
Grille de la
Support de
crepine
12
Support de
crepine
12
Support de
La buse de
crepine
connection basse
crepine
PISCINE TUBULAIRE
b
11
Branchez le tuyau du
skimmer (11) à
l'adaptateur B (12).
b
Branchez le tuyau du
skimmer (11) à
l'adaptateur B (12).
Français
122A
Traversée de
paroi basse
Face interieure de la
parol de piscine
12
12
11
