3.2. Hauptgerät - Rückseite
1 LNB IN
2 VCR
3 TV
4 HDMI
5 YPbPr
6 100-240V~
7 ON/OFF
8 L / R
9 COAXIAL

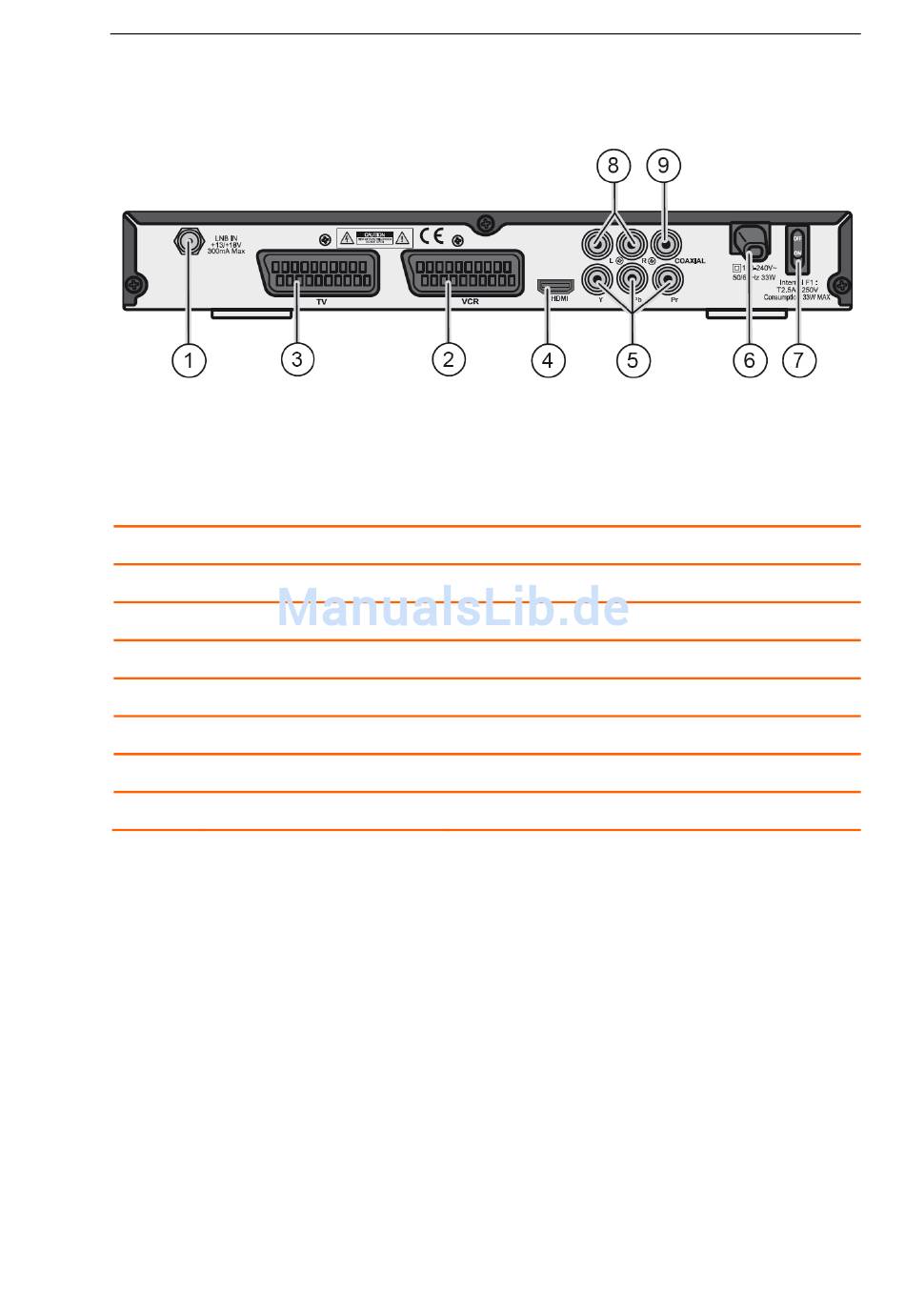

Abb. 3.2: Rückseite DVB 4800 (Symboldarstellung)
SAT-Antennen Eingang (75 Ω Eingang)
SCART Ein-/Ausgang für A/V-Aufnahmegerät
SCART Ausgang für TV
HDMI Digital Audio/Video Ausgang
Komponenten Ausgang
Stromkabel
Netzschalter
2-Kanal Audio Ausgang
Koaxial Digital Audio Ausgang
- 7 -
