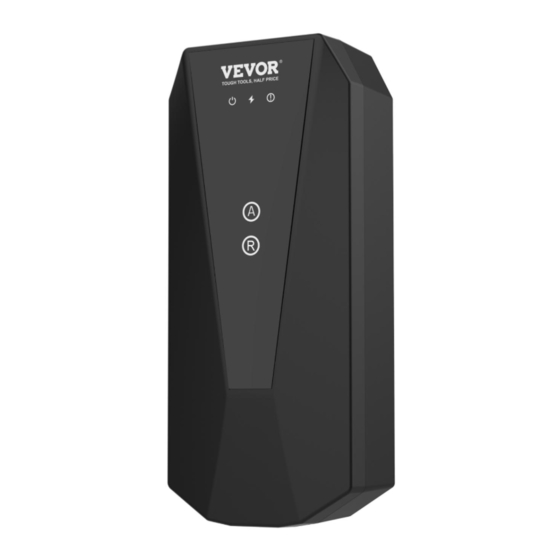

VEVOR EV-B06-EU003A Benutzerhandbuch
Inhaltsverzeichnis
Quicklinks
Technische Unterstützung und E-Garantie-Zertifikat www.vevor.com/support
AC EV-LADEGERÄT
BENUTZERHANDBUCH
MODELL: EV-B06-EU003A/EV-B06-EU003B
Wir sind kontinuierlich bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen zu liefern.
„Um die Hälfte sparen", „Halber Preis" oder andere ähnliche Ausdrücke, die von uns
verwendet werden, stellen nur einen Schätzwert für die Ersparnis dar, die Sie beim Kauf
bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können,
und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir bitten
Sie, bei Ihrer Bestellung sorgfältig zu prüfen, ob Sie tatsächlich um die Hälfte im Vergleich zu
den großen Marken sparen.
- 1 -
Inhaltsverzeichnis
Verwandte Anleitungen für VEVOR EV-B06-EU003A
Inhaltszusammenfassung für VEVOR EV-B06-EU003A
- Seite 1 Technische Unterstützung und E-Garantie-Zertifikat www.vevor.com/support AC EV-LADEGERÄT BENUTZERHANDBUCH MODELL: EV-B06-EU003A/EV-B06-EU003B Wir sind kontinuierlich bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen zu liefern. „Um die Hälfte sparen“, „Halber Preis“ oder andere ähnliche Ausdrücke, die von uns verwendet werden, stellen nur einen Schätzwert für die Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können,...
- Seite 2 CustomerService@vevor.com Dies ist die Original-Bedienungsanleitung, bitte lesen Sie alle Anweisungen vor der Inbetriebnahme sorgfältig durch. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts entspricht dem Produkt, das Sie erhalten haben. Wir bitten um Ihr Verständnis, dass wir Sie nicht mehr informieren werden, wenn es irgendwelche Technologie- oder Software-Updates für unser Produkt gibt.
-
Seite 3: Sicherheitshinweise
Bitte lesen Sie vor der Inbetriebnahme die Bedienungsanleitung sorgfältig durch, um sich mit dem Gerät und der korrekten Bedienung vertraut zu machen. Bitte bewahren Sie es zum späteren Nachschlagen auf. SICHERHEITSHINWEISE Bitte überprüfen Sie vor der Installation das Stromnetz auf einphasige 230 V ±10% (50 Hz)". -
Seite 4: Einleitung Des Produkts
eventuelle Verschmutzungen mit einem sauberen, trockenen Tuch ab. Es ist verboten, den Stecker der Ladestation zu berühren. Hybridauto, bitte nach dem Abwürgen wieder aufladen. Während des Ladevorgangs darf das Fahrzeug nicht gefahren werden. Halten Sie Ihre Kinder vom Ladevorgang fern, damit sie keinen Schaden verursachen. - Seite 5 1. Produkt-Parameter Typ-Nr. EV-B06-EU003A EV-B06-EU003B Eingangsspannung 220-240V, 50 Hz 220-240V, 50 Hz Ausgangsspannung 220-240V, 50 Hz 220-240V, 50 Hz Ausgangsleistung 3.7 kW Max. Ausgangsstrom Schutzart IP66 Feuerschutz, Überstrom, Überspannung, Unterspannung, Schutzfunktion Erdungsschutz, Übertemperaturschutz, Selbstüberwachung und Wiederherstellung Standby - Grün leuchtet; Aufladen - Gelb blinkt; Alarm - Rot...
-
Seite 6: Anweisungen Zur Ausrüstung
ANWEISUNGEN ZUR AUSRÜSTUNG 2. Nach dem Einschalten des Geräts geht es in den Standby-Zustand über. Die Standby-Schnittstelle des Geräts ist unten abgebildet: 2.1 Nach dem Einsetzen des Ladepistolenkopfes in den Ladeanschluss des Fahrzeugs wird die Ladeschnittstelle wie folgt angezeigt: 2.2 Stellen Sie den Ladestrom ein: Klicken Sie auf die Taste , um den Ladestrom einzustellen: 16A-13A-10A-8A-16A Schalten Sie den Strom in dieser Reihenfolge ein, und schließen Sie den Pistolenkopf zum Laden an. - Seite 7 2.3 Einstellung der Ladezeiten: Klicken Sie auf Taste , um die Zeit für die Reservierung zu verlängern: Sie können zwischen 0 und 12 Stunden wählen. Nach der vereinbarten Zeit wird das Gerät automatisch in den Ladezustand versetzt. Alle in diesem Handbuch aufgeführten Modelle können per APP aufgeladen werden.
- Seite 8 3.1 Verbindung und Verwendung von Geräten Öffnen Sie die installierte APP, klicken Sie auf Zustimmung zur Datenschutzerklärung, und Sie können sich mit Ihrer Handynummer registrieren, sich mit Social Software verbindlich registrieren und sich nach erfolgreicher Registrierung in die APP einloggen. Halten Sie A auf dem Bedienfeld des Ladegeräts gedrückt, und APP START erscheint auf dem Bildschirm, um den APP-Modus aufzurufen;...
- Seite 9 identifizieren Sie automatisch den Wi-Fi-Namen des Telefons. Klicken Sie auf „Next(Weiter)“, und das Gerät wird automatisch verbunden. Nach erfolgreicher Verbindung wird eine Meldung angezeigt, die besagt, dass das Gerät erfolgreich hinzugefügt wurde. Klicken Sie abschließend auf das Symbol „Finish(Fertig)“ und warten Sie etwa 5 Sekunden, bis das Gerät verbunden ist.
- Seite 10 Drücken Sie im Menü „Wi-Fi Drücken Sie die beiden Tasten Reset“ gleichzeitig die Tasten auf dem unteren Bedienfeld gleichzeitig 3 auf dem EV-B06-EU Sekunden lang, auf dem Display des Geräts für 3 003A Sekunden. Nachdem Wi-Fi Reset auf dem Bedienfeld des Geräts 2 Bildschirm angezeigt wurde, wird das Wi-Fi des Sekunden lang, um zum Menü...
-
Seite 11: Beschreibung Der Störung Beim Aufladen
Die Pistole wurde ausgelöst. Dauerhaftes gelbes Licht Die Pistole wird geladen Gelbes Licht blinkt Drücken Sie die Stromtaste und das gelbe Licht blinkt einmal. (8A ); EV-B06-EU003A Drücken Sie die Stromtaste und das gelbe Licht blinkt zweimal. EV-B06-EU003B (10A); Aktuellen Gangstatus Drücken Sie die Stromtaste und das gelbe Licht blinkt 3 Mal (13A);... -
Seite 12: Beschreibung Der Fehleranzeige(Ev-B06-Eu003B)
4.1 Beschreibung der Fehleranzeige(EV-B06-EU003B) 4.2 Fehler bei der Erdung: Das Erdungskabel ist nicht angeschlossen oder das Erdungskabel ist von schlechter Qualität. 4.3 CP-Störung: Das Gerät stellt fest, dass die CP-Spannung 6 V ± 0,8 oder 9 V ± 0,8 überschreitet, meldet eine CP-Störung, bringt die Spannung wieder in den zulässigen Bereich und behebt die Störung. - Seite 13 4.4 Überstromstörung: Wenn der Ladestrom des Geräts den Schwellenwert überschreitet und länger als 5 Sekunden anhält, unterbricht das Gerät den Ladevorgang und meldet eine Störung, die nicht automatisch behoben werden kann. 4.5 Unterspannungsstörung: Die Nenneingangsspannung beträgt 230V, und ein Fehler wird gemeldet, wenn der Spannungswert unter 184V±5V liegt.
-
Seite 14: Liste Der Einzelteile
INSTALLATIONSANWEISUNGEN 5. Liste der Einzelteile Zubehör für allgemeine Anwendungen Produkt-Spezifikation AC Ladegerät Bedienungsanleitung 1 Kopie Aufbewahrungstasche Tragbare Hartschalen-Reisetasche 1 Stk. Wandmontage Wandmontage Wandmontage 1 Stk. Expansionsschraube M8*60 Expansionsschraube 4 Stk. Haken für Ladekabel Eisenhaken 1 Stk. - 14 -... -
Seite 15: Die Installationsmethode Ist Wandhängend
5.1 Die Installationsmethode ist wandhängend a.Nehmen Sie die mitgelieferten Wandbefestigungselemente heraus und überprüfen Sie sorgfältig die Einbaumaße der Schraubenlöcher. b.Wählen Sie den Installationsort des Geräts. Die niedrigste Position des Geräts ist eine Wandbefestigung 1200 mm über dem Boden. c.Bohren Sie 2 Löcher mit einem Durchmesser von 8 mm entsprechend der Position der festen Schraubenlöcher der Wandbefestigungen und setzen Sie den Gummi-Spreizdübel ein. - Seite 16 Technische Unterstützung und E-Garantie-Zertifikat www.vevor.com/support...
