DE
MONTAGEANWEISUNGEN

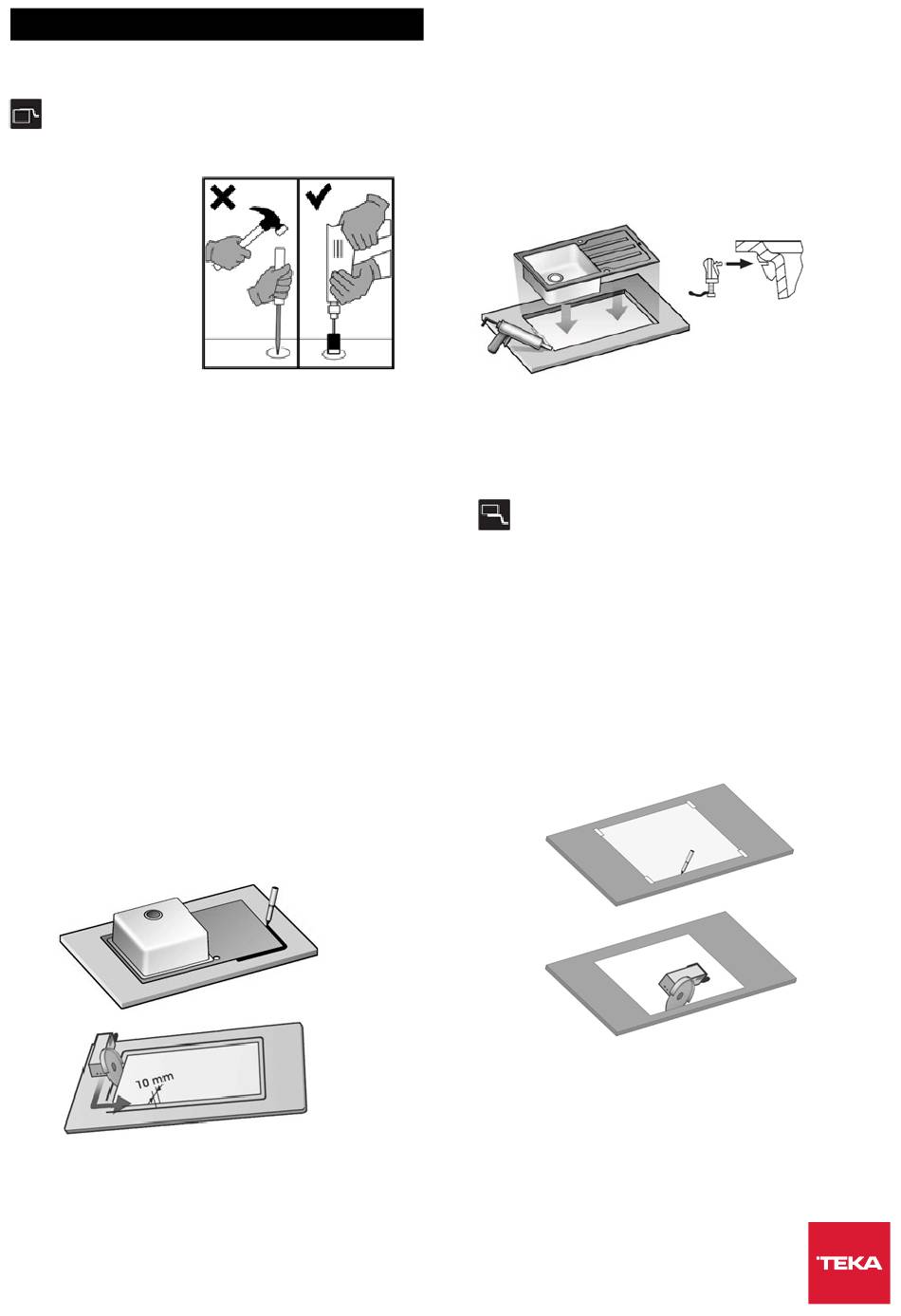

EINBAU

1. BOHRUNGEN FÜR DIE ARMATUREN.
Die Spüle ist für
die Montage des
Wasserhahns auf
beiden Seiten mit je
einem vorgebohrten
Loch von 0,35
mm versehen.
Dadurch kann die
entsprechende
Positionierung für die Installation gewählt
werden. Nachdem die Seite gewählt wurde,
kann die Fertigstellung des Lochs mit einem
Ø35 mm Tassenschneider (in jedem Baumarkt
erhältlich) erfolgen, der auf einem Handbohrer
montiert ist. Es ist darauf zu achten, dass von der
nicht sichtbaren Seite gearbeitet wird.
2. BOHREN DER ARBEITSFLÄCHE FÜR DAS
EINSETZEN DER SPÜLE.
Stellen Sie die Spüle kopfüber auf die
Arbeitsfläche, wo sie eingesetzt werden soll.
Markieren Sie den Umfang der Spüle auf der
Oberseite mit einem Bleistift und verwenden Sie
die Spüle selbst als Schablone. Entfernen Sie die
Spüle und zeichnen Sie eine gestrichelte Linie
innerhalb der gerade gezogenen Umrisslinie
in einem Abstand von 1 cm. Schneiden Sie
mit geeigneten Werkzeugen entlang der
gestrichelten Linie.
3. EINBAU DER SPÜLE IN DIE ARBEITSFLÄCHE.
Alle unsere Spülen sind mit vorinstallierten
Montageklemmen ausgestattet. Für
eine korrekte Installation gehen Sie wie
folgt vor: Tragen Sie eine transparente
Silikondichtungsmasse auf dem gesamten
Umfang der Spüle auf, der mit der Arbeitsfläche
in Kontakt kommt. Überprüfen Sie, ob alle
Bügel der Klemmen nach innen zeigen. Setzen
Sie die Spüle in das Loch der Arbeitsfläche ein
und achten Sie darauf, dass sie zentriert ist,
und ziehen Sie dann die Klemmen mit den
Einstellschrauben an, beginnend von der Mitte
nach außen in überkreuzter Reihenfolge.
4. INSTALLATION DES ABLAUFS
(ABFLUSSABDECKUNGEN UND SIPHONS)
Beachten Sie die Bedienungsanleitung, die dem
Ablaufzubehör beiliegt.
UNTERBAU
1. BOHRUNGEN FÜR DIE ARMATUREN.
Die Bohrung ist direkt auf der Arbeitsfläche
durchzuführen.
2. BOHREN DER ARBEITSFLÄCHE FÜR DAS
EINSETZEN DER SPÜLE.
Platzieren Sie die Schablone auf der
Arbeitsfläche. Markieren Sie den Umfang auf der
Arbeitsfläche mit einem Bleistift entsprechend
der Schablone.
3. UNTERBAU DER SPÜLE IN DIE
ARBEITSFLÄCHE.
Bohren Sie die Löcher für die Buchsen in einer
Entfernung von 27 mm vom Umfang des Lochs,
in das die Spüle eingesetzt werden soll, und
setzen Sie die Buchsen ein. Tragen Sie eine
transparente Silikondichtungsmasse auf dem
